Схема кладки кутового каміна докладний посібник

Розміри, яких потрібно дотримуватися

Розмірність кутового цегляного каміна визначається виходячи з опалювальної площі і її обсягу. У прикладі, що наводиться в цій статті, мова йде про площу топкового отвору каміна 0,2-0,3 кв. метра. Потрібно визначитися з шириною й висотою камінного топкового отвору (портал топливника). Для малого каміна співвідношення висоти до ширини складає 2: 3. Таким чином, для нашого каміна портал матиме розміри 56х40 см.

Глибина і висота порталу повинні мати пропорцію 1: 2-2: 3. Розмірність важливо дотримуватися, так як більший показник глибини зменшить тепловіддачу, а менша буде провокувати задимлення. В описуваному випадку глибина буде порядку 24-30 см.

Отже, ми розібралися з розмірами. Розміри димового отвору під камінну трубу вибираються відповідно до площі отвору топкової камінної частині і повинні бути від восьми до п'ятнадцяти разів менше, ніж вона. Якщо труба каміна в вигляді прямокутника, то в нашому випадку це складе 14х14 см. Якщо камінна труба має круглий перетин, то її діаметр повинен дорівнювати 1-12 см. Висота труби у нас буде 3,5-4 м.

З метою підвищити теплопередающие властивості каміна, задню стіну його топливника роблять з нахилом вперед, від третини її висоти і далі. Нагорі топки поміщають димозбірник. Між цими елементами випускається карниз, званий перевалом. Карниз перешкоджає виносу іскор, сажі і диму в приміщення.

Під час кладки цегельного каміна все його габарити повинні відповідати модулю цегляної кладки. Розмірність цегли 6,5 × 12 × 25 см. Розмірність шва кладки - приблизно 0,5 см. Топкова частина має такі габарити, як показує схема кутового каміна на малюнку нижче. (Див. Кутовий камін - розміри)

Схема каміна кутового. Габарити топки

Перетин каміна на рівні топки в плані визначає інші розміри. Після того як їх розраховуємо, виконуємо пошарові креслення порядовки (кладки).

Важливо! Потрібно випустити карниз (перевал) між димозбірником і задньою стіною топливника. Він захистить від виносу сажі і іскор назовні.

З чого почати кладку цегляного каміна?

Найбільш часто зустрічається матеріал для кладки каміна - цегла. Цегляні каміни органічно підходять будь-якого інтер'єру. Процес роботи з будівництва каміна хоча і не такий простий, але при грамотній організації цілком посильний. Для спрощення завдання знадобиться розробити порядок укладання.

Яка схема кладки?

Правильно складена схема кладки каміна кутового - це половина успішної роботи, так як допоможе уникнути серйозних помилок. Схема кутового каміна повинна включати порядовку каміна. Розробити креслення (при наявних знаннях і бажанні) можна самостійно, але також є сенс використовувати готові зразки.

Схема кладки каміна відображає хід робіт

Інші варіанти порядовки:

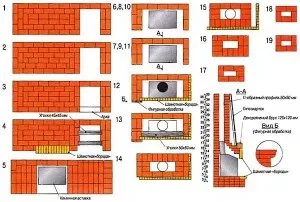

Другий варіант порядовки

Особливості каміна кутового типу

Кутовий камін в інтер'єрі - ефектний елемент. Розташування каміна в кутку виглядає привабливо, і якщо отвір топки знаходиться симетрично щодо кутовий осі, яка формується стінами кімнати, мабуть, більш гідного варіанту для створення незабутнього образу будинку годі й шукати.

Кутовий камін добре виглядає як з зовнішньої, так і з внутрішньої стіни. Потрібно обов'язково враховувати положення майбутньої труби. Якщо камін планується над перепадні покрівлею у внутрішньої стіни, то трубу каміна потрібно робити вище коника покрівлі.

Важливо! Задня стінка каміна і труба будуть нагріватися сильно при тривалій топці. Тому дерев'яний будинок з каміном передбачає продуманість протипожежних дій.

Порядовка кладки цегельного кутового каміна

Для складання порядовок кутового каміна рекомендується скористатися аркушем паперу в клітинку і олівцем (див. Кутовий камін - порядовка).

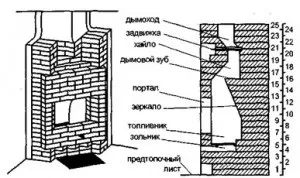

Фасад і розрізи каміна

Схема порядовки, що враховує витрату матеріалу

Цокольний ряд кутового каміна краще зробити з цегли, покладеного ребром, - це виглядає оригінальніше. Від другого ряду і надалі цегла укладається плазом. Нижня частина топки зазвичай робиться приблизно на 25 см вище підлоги.

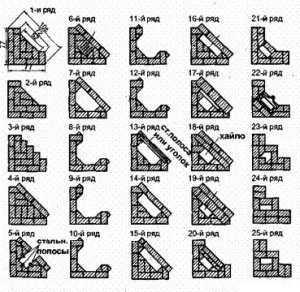

Детальна схема каміна кутового

Порядовка: 1 по 3 ряди заповнюються цеглою.

1-3 ряди заповнюються цеглою.
4 ряд - подина каміна.
У 5 ряду викладають піддавали-зольник. Три металеві смуги створюють опору колосникових грат.
Кладка шостого ряду притискає сталеві смуги. Тут укладається решітка.
У сьомому ряду роблять нижній портальний оклад.
8-13 ряди являють собою стінки порталу, а кладка проводиться з перев'язування швів.
З одинадцятого ряду починають кладку похилого дзеркала біля задньої стіни.
Чотирнадцятий-п'ятнадцятий ряди перекривають портал, триває його кладка і кладка дзеркала.
Кладка дзеркала закінчується в шістнадцятому ряду, проводиться викладка верхній частині зуба. На стороні димоходу зуб необхідно обмазати розчином глини, щоб оберегти його від прогоряння.
З сімнадцятого по дев'ятнадцяте ряд ведеться кладка фасаду. Цегла стісується в сторону Хайль, як показується на розрізі.
20-22 ряди разом утворюють димар розміром 14 × 27 см. Засувка встановлюється в 22 ряду.
23 ряд. За порядовке помітно, що димове отвір схоже на форму гнізда ластівки.
Починаючи з двадцять четвертого ряду і далі закінчується кладка димоходу.

Матеріали, які потрібні для кладки каміна

Після виконання порядовки каміна, в тому числі труби, потрібно обчислити кількість потрібних матеріалів.

Цегла потрібно вважати поштучно і кожну половинку враховувати як цілий цегла. Щоб підстрахуватися, можна додати 10% кількості цегли на шлюб і бій. Цегла не повинен мати недожог і перевитрата. Можна скористатися старим пічним цеглою, але за умови, що він має чіткі межі і зачищений від старого розчину. Для топки каміна може використовуватися шамотна цегла.
Величина зерен піску повинна бути 0,2-1,5 мм. Сміття, пил і інші непотрібні включення потрібно видалити, провівши відмулювання (пісок наполягають у воді, вода змінюється до тих пір, поки не стане світлою).
Краще використовувати кембрійську синю глину, грудками або суху. Якщо є досвід роботи з місцевими грубними глинами, то допускається їх використання.
Цемент повинен бути марок 300-400.
Для бетону фундаменту потрібен щебінь 2-6 сантиметрів в діаметрі.
Необхідно придбати димову заслінку і арматурні стержні (10-12 штук) по 8-10 міліметрів в діаметрі і довжиною 700 міліметрів.

Важливо! Визначальне значення має якість складових розчину. Пісок необхідно просівати крізь дрібне сито. У глині не повинні бути присутніми сторонні домішки. Перед закладанням глину вимочують у воді, поки не з'явиться глиняне молоко, яке потім відціджують.

етапи викладки

Робота починається з розрахунку розмірів камінного фундаменту, який не повинен бути пов'язаний з фундаментом будинку. Потрібно накреслити план на рівні цоколя, поєднати його з планом за рівнем труби і топки.

Ширина камінного підстави приймається відповідно до ширини цокольного зовнішнього ряду, додаючи 4-6 см. Розмірність другої сторони визначаємо відповідно боковому цокольному ряду. Під час розміщення фундаменту порівнюємо розміщення труби і розташування крокв і балок.

Цей етап схожий з кладкою печі для лазні. Тут найголовніше - слідувати плану. Схема кутового каміна повинна передбачати розмір котловану на 10-15 сантиметрів більше габаритів фундаменту.

Сам фундамент може бути як з цегли, так і з бетону, в залежності від того, чи піддається він впливу грунтових вод.

Укладання каміна

Перш ніж приступати до кладки, зверху підстави настилають два шари гідроізоляційного матеріалу - руберойду. За пару днів до цього замочують глину, при цьому рівномірно додаючи воду і помішуючи, як тільки розчин починає загусати. Коли розчин готовий, не розтікається і тримає форму, можна починати роботи по кладці каміна.

Зовнішню сторону шва можна робити «в пустошовку», тобто не доводячи розчин на півсантиметра до фасаду. Пізніше, при обробці, розшивати шви на свій смак.

Перший ряд кладки (який йде «на ребро») буде краще зробити, додаючи цемент в розчин. Потрібно постійно контролювати геометричні обсяги матеріалу (використовуючи косинець або мотузку), а також горизонталь (рівнем) і вертикаль (схилом).

Цегла потрібно змочити перед укладанням, зануривши його в воду на дві-три хвилини. Змочувати потрібно, поки вода не припинить пузиритися. Якщо цегла сухий, то він стане забирати воду з розчину, що зменшить фортеця кладки.

Укладання суцільних камінних поруч проводять кельмою або кельмою, а ось кладку димосборніка і топливника правильніше робити руками, рівняючи і розгладжуючи розчин, видаляючи зайві грудки, камінці і т. П.

По ходу роботи потрібно перевіряти кожен ряд в кладці - схема кутового каміна і креслення порядовок повинні витримуватися. Ряди відзначайте крейдою або олівцем. Цегла в зовнішніх стінах не перев'язується з облицюванням топливника, так як через різні режимів температури може порушитися єдність кладки з цегли.

Внутрішні стінки димосборніка і топливника, а також камінних каналів витирають мокрою ганчіркою через п'ять-шість ліній - потрібно прибирати виступає розчин, так як при розтоплюванні каміна він буде обсипатися. Крім цього, усувається можливість утворення пустот у швах. Не можна штукатурити внутрішні камінні стіни!

Збірник диму, а також криволінійні поверхні склепінням викладаються з постійним напуском цегли (не більше як 60 міліметрів на ряд). Виникає крен камінної стіни вирівнюють за допомогою накладного залізного екрану, закріпленого в кладку.

Отвір каміна має бути перекрито цегляними перемичками (лучкові, склепінні, арочні, клинчасті). Перемички робляться відповідно особливої опалубці, яка називається «кружало».

Схема кутового каміна. розшивання швів

Робота починається з укладання п'ят, їх форма визначається відповідно потрібного кружалі, а форма кружала визначається згідно необхідного обрису зводу камінного портального отвору. Кружало поджимается времянки.

Слідом за опорними п'ятами на кружало ставиться центральний цегла, далі кладка ведеться з двох сторін. Всі важливі ділянки викладаються насухо, а тільки потім на розчині.

Точно також ретельно, використовуючи схил, проводиться перевірка на перпендикулярність викладаємо труби каміна. Після виходу труби на дах починають використовувати піщано-цементний розчин (на частку цементу три частки піску), а також прикривають отвори від атмосферних опадів.

У кладці труби каміна залишають напуск, «видру», з метою підвищити захист покрівлі і перекриттів від вогню. Часто, крім цього, стелять покрівельний лист з виносом від півтора метрів.

»Видра» і перешкода

Полку каміна можна зробити виходячи з власного смаку. Якщо в планах є фарбування каміна, краще використовувати спеціальну фарбу, і ні в якому разі не фарбуйте шви.
