Схема генератора низькочастотного сигналу

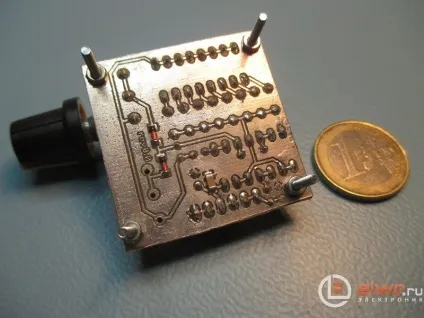

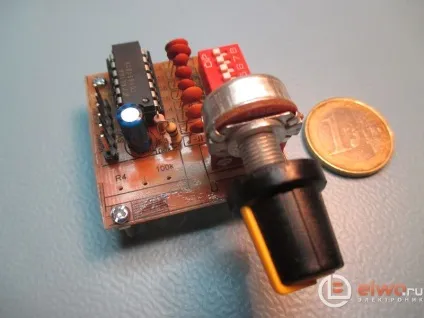

Функціональний генератор - це безсумнівно корисний інструментом в радіоаматорського лабораторії, найпростіший потрібно мати під рукою завжди, так як з ним помітно спрощується настройка і перевірка багатьох пристроїв, особливо звуковідтворювальних. Для його створення є багато різних схем в Інтернеті, деякі більш складні і потужні, деякі дуже прості - пара транзисторів. Пропонована схема і не складна, і видає досить якісний сигнал, з усіма супутніми регулюваннями, тому вирішено було зробити її.

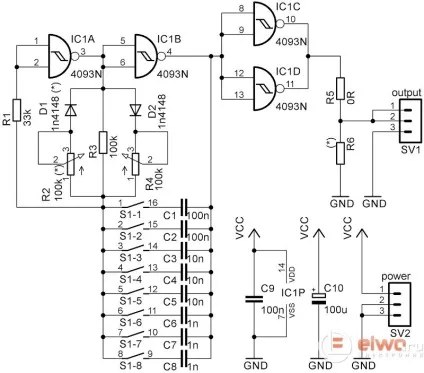

Схема генератора НЧ сигналу

Генератор може видавати прямокутний сигнал з регулюванням частоти і ширини імпульсу. Амплітуда може бути також змінена за допомогою пайки резисторів на різні значення в дільнику напруги на виході, може це трохи занадто багато роботи, але якщо він буде використовуватися в цифрових проектах, з мікросхемами, то там не дуже потрібна регулювання амплітуди. У будь-який момент можете поставити змінний резистор.

Генератор будується на основі двох елементах 1A і 1B, це класична схема використовується в багатьох інших схожих схемах. Перемикач С1 і конденсатори С1-С8 вибирають частоту. Тут чим більше ємність, тим нижче частота генерації. Виставляючи вимикач в різні стан, ми можемо вибрати будь підключені конденсатори і відповідно вихідна частота. Звичайно ж можна і тут ввести плавне регулювання резистором, тільки потрібно було саме так зробити. Регулятор R2-R4, діоди D1, D2 змінюють ширину імпульсу.

Елементи CD4093 IC1C, IC1D - це буфер. Дільник напруги R5 - R6 може бути використаний для зменшення амплітуди сигналу. На осцилографі при випробуваннях видно, що сигнал відмінний з мінімальними шумами. Напруга живлення пристрою згідно з паспортом до даної мікросхемі. Можна наприклад брати 5 В від USB, оформивши генератор сигналу НЧ у вигляді невеликої коробочки з відповідним штекером під USB гніздо.
