Схема електропроводки в будинку на 220 в

Коли ми з Вами розглядали як провести електропроводку в будинку. то окрема увага була приділена створенню схеми, на якій повинні відображатися всі елементи електромережі, починаючи від ввідного автомата і закінчуючи розетками в кімнатах. Далі ми розглянемо оптимальний варіант схеми домашньої проводки з використанням надійної захисної автоматики і однофазного електролічильника.

Відразу ж хотілося б відзначити, що в даній статті ми розглядаємо тільки один з оптимальних варіантів розведення проводки по кімнатах. В реальності Ви можете повністю видозмінити проект, спираючись на такі фактори, як: загальний номінальний струм електроприладів, кількість кімнат, бажання заощадити електроенергію і т.д.

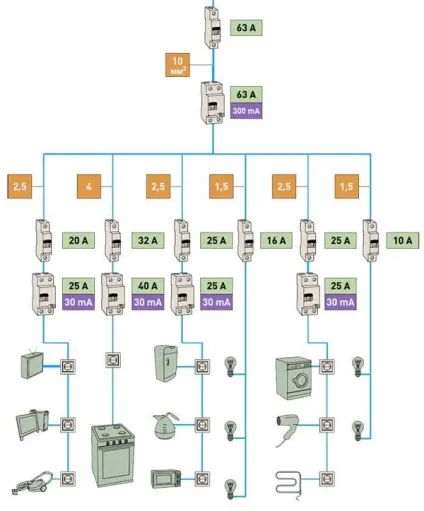

Ми ж надаємо до Вашої уваги типову схему електропроводки в будинку на 220 В:

Схема електропроводки в будинку на 220 в

Лічильник електроенергії тарифний, тому що в більшості регіонів використовувати багатотарифні вироби немає сенсу через невеликої різниці в денному і нічному тарифі.
Мережа однофазная, тому що навіть в сучасних приватних будинках використовується саме 220 В, а не 380. Не слухайте тих, хто каже, мовляв застосовувати трифазну мережу потрібно через те, що сучасна побутова техніка дуже потужна. Навпаки, тенденція йде в бік економії електроенергії і, відповідно, випуску техніки невеликої потужності, але в той же час високої продуктивності. До того ж, якщо вибрати перетин кабелю по товщі, то можна використовувати підключення простіший однофазної електропроводки навіть для харчування потужного устаткування. Кабель по всьому будинку повинен бути мідним, найкраще купувати ВВГнг. Відповідний варіант підбирається після розрахунку перетину кабелю по потужності і струму. Зазвичай на світильники вибирають провідник діаметром 1,5 мм.кв. на розетки - 2,5 мм.кв. а на електроплиту або котел - 4 мм.кв.
Кількість розеток підраховується індивідуально для кожного випадку, тому на плані електропроводки в будинку ми вказали по одній розетці для прикладу (власне і лампочок може бути будь-яке інше кількість). Рекомендується створювати кілька розеткових груп по всьому житлового будинку з розрахунку на те, що при ремонті не доведеться залишати «без світла» все приміщення. Така ж ситуація і з освітленням - є бажання і можливості, створіть кілька магістралей на електричній схемі, кожна з яких буде обслуговувати 2-3 кімнати. Про те, як розділити електропроводку на групи. ми розповідали в окремій статті.
На введенні, відразу ж після електролічильника, встановлюйте автоматичний вимикач на 40 А (або навіть 32 А), якого цілком вистачить навіть якщо використовувати електричне опалення. Що стосується інших автоматів, для розеток вони можуть бути розраховані на 25 А, а для групи освітлення на 10 А. По-хорошому треба розрахувати струмовий навантаження на житловий будинок і підібрати найбільш підходящі характеристики автоматичного вимикача. Розетки потрібно обов'язково захистити від витоків струму пристроєм захисного відключення або дифавтомати.
Поруч з заміським будинком розміщений гараж, який також живиться від домашнього вступного щитка. Схему електропроводки в гаражі ми докладно розглядали у відповідній статті.
Для харчування з вулиці заведений броньований кабель АВБбШв. який укладається в землі без додаткового захисту. При наявності грошей можна купити більш надійний і довговічний варіант - кабель ВБбШв. відмінність якого в мідному виконанні жив.
У всіх кімнатах краще використовувати світлодіодні лампи. тому вони більш довговічні, споживають мінімум електроенергії і при цьому можуть використовуватися абсолютно в будь-якій кімнаті, хоч у ванній, хоч в кухні, не кажучи вже про спальню.
Для ванної кімнати виведена окрема розеткова група, захищена УЗО на 10 мА (інші розетки можна захищати ПЗВ на 30 мА), що пов'язано з підвищеною небезпекою ураження електричним струмом (приміщення має велику вологість).
Заземлення присутній, ми не показували кожну окрему жилу на типовою схемою електропроводки (фазу, нуль, землю), щоб не захаращувати малюнок.

У тому випадку, якщо Ви вирішили зробити схему проводки в будинку трифазного (на 380 В), доведеться вибрати інші елементи мережі за характеристиками, однак принцип розведення кабелю по кімнатах залишиться таким же. Тільки в цьому випадку додатково потрібно буде правильно розподілити навантаження по фазах.

На схемі нижче наочно показується, як розподілити однофазних споживачів в будинку по групах:

Звертаємо Вашу увагу на те, що в дерев'яному заміському будиночку (зазвичай це дачний варіант побудови) ел схема буде виглядати інакше і елементи електромережі будуть іншими, що пов'язано з вимогами пожежної безпеки!
