Схема електропроводки уаз хантер (31519), інструкція по заміні проводки своїми руками, фото і відео

Чергова модернізація сімейства позашляховиків Ровноого автозаводу подарувала автолюбителям чудовий автомобіль - УАЗ Хантер. Це друге покоління культової «469» моделі, що отримала допрацьовані вузли та агрегати. Зокрема, силовий агрегат і схема електропроводки УАЗ Хантер повністю відповідають сучасним вимогам економічності і надійності.

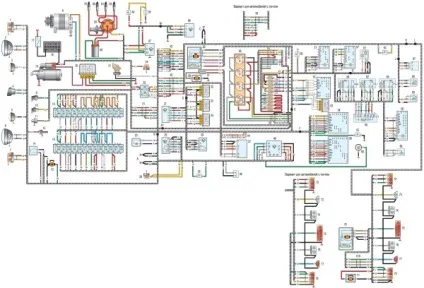

Оригінальна схема електропроводки УАЗ 315195 з карбюраторним двигуном (включаючи і тентовану версію)

Історія імені

Згідно галузевої нормалі нова модель отримала індекс 31519, модифікацію додають до індексу заводський номер (в даному випадку - 5), а на споживчому ринку автовиробник просуває автомобіль під ім'ям «Хантер» (з англ. - мисливець).

1. Автомобіль випускається в двох кузовах (повністю металевому і з тентової дахом);
2. Оснащується на вибір різними силовими агрегатами.

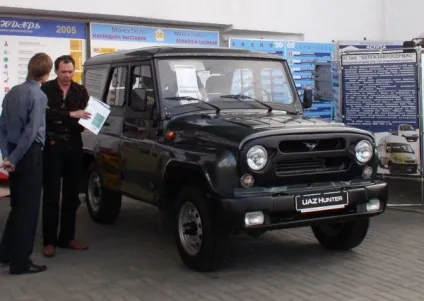

Офіційне фото УАЗ Хантер

подкапотное господарство

Автовиробник пропонує в якості моторів:

1. Дизельний силовий агрегат моделі ЗМЗ-5143.10 об'ємом 2,2 л;
2. Бензиновий з уприскуванням палива ЗМЗ-409.10 обсягом 2,7 л;
3. Бензиновий з уприскуванням палива УМЗ-4213 об'ємом 2,9 л.

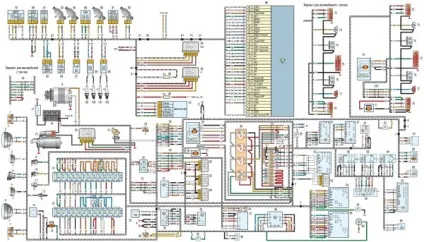

Електропроводка УАЗ 31519 на модифікаціях з системою впорскування палива

Під капотом розташувалися раніше не можна настроїти:

1. Блок управління електронним запалюванням;
2. Електронна система управління роботою двигуна (ЕСКД);
3. Різні датчики, здатні фіксувати параметри роботи двигуна;
4. Виконавчі електронні механізми.

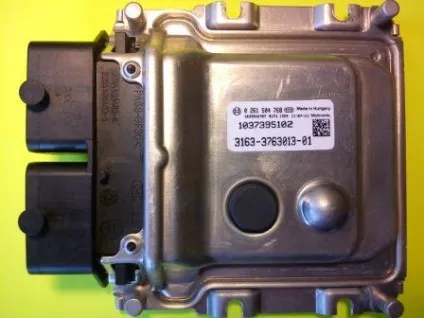

Контролер на УАЗ Хаммер виробництва Bosch

Діагностика несправностей ЕСУД

Основою ЕСУД є електронний контролер, який володіє наступними типами пам'яті:

1. ППЗУ - постійне програмований пристрій;
2. ОЗУ - оперативне запам'ятовуючий пристрій;
3. ЕРПЗУ - електрично перепрограммируемое постійний запам'ятовуючий пристрій.

Довідково: завдяки таким особливостям і системі самодіагностики, контролер запам'ятовує всі відхилення і помилки, і видає їх у вигляді цифрових кодів при підключенні діагностичних приладів. Дзвінки по кодах легко встановити причину відмови і компонент електричної мережі, відповідальний за помилку.

Діагностичний роз'єм для підключення зчитувача кодів несправностей

Оскільки ціна діагностичних приладів невелика, багато автовласників самостійно купують їх для обслуговування автомобіля.

Автовиробник рекомендує наступний алгоритм зчитування службової інформації своїми руками:

1. Вимкнути запалювання;
2. Для перекладу електронного контролера в режим самодіагностики необхідно відключити автомобіль від АКБ на 10-15 секунд;
3. Підключити АКБ назад;
4. Запустити двигун і дати йому пропрацювати рівно 60 секунд;
5. Відкрити діагностичний роз'єм і окремим проводом з'єднати висновки (№2 на схемі вище)

Таким чином, активується режим самодіагностики. На підтвердження включення сигнальна лампа тричі висвічує код 12, а всі наступні будуть видавати несправності, занесені в пам'ять контролера.

У процесі поліпшення моделі УАЗ Хантер, автовиробник оснащувати машину вузлами і агрегатами від різних виробників. Зокрема, на перших партіях встановлювався:

1. Генератор Iskra ААК 5572;
2. Або генератор Bosch 6 003 GB5011 (на модифікації з дизельним двигуном).

Схема генератора Iskra

Відповідно, що у них різні роз'єми для підключення, що змушувало видозмінювати і підкапотну проводку. В даний час автовиробник комплектує автомобіль генератором власного виробництва 9422.3701. Цю особливість також слід враховувати при самостійному обслуговуванні автомобілів.

Салон автомобіля

Усередині Хантера також відбулося чимало змін, що вигідно відрізняє його від «спартанського» попередника. Зокрема:

1. Нова панель (торпедо) сучасного зразка з інформативними приладами;
2. Електричні склопідйомники;
3. Електричний склоочисник і омивач задніх дверей;
4. Блок плавких запобіжників ножового типу;
5. Блок реле для захисту системи упорскування палива.

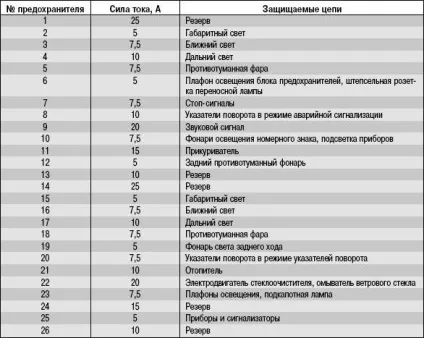

Заводська інструкція: розшифровка ланцюгів, захищених плавкими запобіжниками

Висловлюємо впевненість, що озвучені в даній статті технічні особливості допоможуть вам при проведенні планових та ремонтних роботах. Використовуючи прикладені кольорові схеми, що враховують особливості авто, ви зможете якісно обслуговувати свій автомобіль.
