Шаруваті пластики - електротехнічні матеріали для ремонту електричних машин і трансформаторів

Сторінка 4 з 14

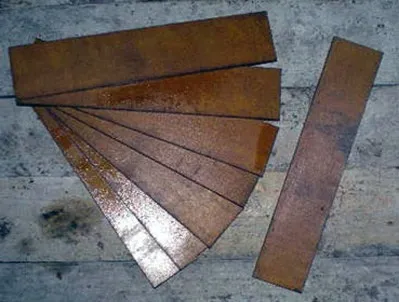

Шаруваті пластики - текстоліт, асбестотекстоліт, стеклотестоліт, гетинакс і деревно-слонстий пластик (дельта-деревина) складаються з декількох шарів тканини або паперу, або деревного шпону, склеєних між собою термореактивними смолами в процесі термічної обробки під високим тиском. В якості основи застосовуються: для текстоліту -бавовняної, шовкова і капронова тканини і пряжа;

Для асбестотекстоліта - азбестові тканини і волокна;
для склотекстоліту - бесщелочного склотканина;
для гетинакса - целюлозний папір;
для дельта-деревини - березовий фанерний шпон товщиною 0,2-0,8 мм.
Сполучними при виготовленні шаруватих пластиків є фенольні, меламнновие, епоксидні, діаллілфталатние, поліефірні, кремнійорганічні і деякі інші смоли і їх суміші.
Поєднуючи в собі високі електричні і механічні якості, шаруваті пластики застосовуються в рівній мірі як електроізоляційний і як конструкційний, головним чином кріпильний, матеріал. Випускаються шаруваті пластики у вигляді листів, дощок, а також у вигляді так званих намотаних виробів - трубок, циліндрів і стрижнів. Асбестотекстоліт випускається також у вигляді заготовок деталей - клинів і розпірок для роторів турбогенераторів, фасонних дістанірующіх прокладок та ін.
Текстоліту і гетинакси, виготовлені на бакелітових смолах, придатні для роботи при температурі від -60 до + 105 ° С, дуже стійкі до дії мінеральних масел, застосовуються як для роботи на повітрі, так і в масляних трансформаторах. Слід, однак, відзначити їх низьку іскростойкость, через яку навіть незначне обвуглювання зовнішнього шару легкими розрядами робить цю поверхню токопроводящей.
Асбестотекстоліт має кілька знижену електричну і механічну міцність, але має більш високу нагревостойкостью, може використовуватися для роботи при температурі до 155 ° С.
Склотекстоліт на кремнійорганічних і епоксидних сполучних перевершує всі інші види шаруватих пластиків за своїми електричним характеристикам, вологостійкості і стійкості до грибкової цвілі.
Деякі сорти усталеного склотекстоліти наближаються по механічним якостям до текстоліту і гетинаксу, але їх серйозним недоліком є ​​те, що вони погано піддаються механічній обробці, викликають підвищений знос сталевого інструменту.
Дельта-деревина в порівнянні з іншими шаруватими пластиками є найменш досконалим (але в той же час і найбільш дешевим) матеріалом, володіє зниженим опором розколювання і великий водопоглощаемостио. Вироби з дельта-деревини використовуються для роботи в інтервалі температури від -60 до + 90 ° С для роботи як в маслі, так і на повітрі. В останньому випадку потрібен захист від вологи - покриття поверхні вологостійким лаком або емаллю.
При конструюванні і виготовленні деталей з текстоліту і гетинаксу слід враховувати, що електрична міцність, а також іскростойкость матеріалу вище поперек, ніж уздовж шарів.
Поверхня листів гетинакса, текстоліту та інших шаруватих пластиків повинна бути рівною і гладкою, без бульбашок, сторонніх включень. Допускається для текстоліту і гетинаксу (крім марки VI) наявність окремих рисок, рябизна, слідів подряпин, вм'ятин і опуклостей.
На кожен лист з кута повинен бути наклеєний (або впресовано) ярлик, на якому нетокопроводящих фарбою повинні бути нанесені найменування або товарний знак постачальника, номер партії, марка вироби та інші характеризуючі дані.
Листи шаруватих пластиків упаковуються в дерев'яні суцільні або гратчасті ящики, викладені всередині вологонепроникній папером. Вага ящика не повинен перевищувати 80 кг. Шаруваті пластики повинні зберігатися в закритому сухому і чистому приміщенні на відстані від підлоги не менше 5 см, не торкаючись опалювальних приладів; температура повітря в приміщенні повинна бути в межах від -10 до + 35 ° С, відносна вологість не повинна перевищувати 80%.
У табл. 11 наведені номенклатура, основні характеристики та області застосування листових шаруватих пластиків, а в табл. 12 - дані, що стосуються намотаних виробів.
У таблицях не вказані дані, що відносяться до шаруватих пластиків спеціальних марок - для високочастотних установок, армованих, із дзеркальною поверхнею та інших марок, які не застосовуються при ремонті електричних машин і трансформаторів.
Слід зазначити, що в раніше діючому ГОСТ на гетинакс (ГОСТ 2718-54) позначення марок відрізнялося від зазначених в ГОСТ, чинному в даний час (ГОСТ 2718-66).
