Цю операцію ще можна назвати обдирні. Застосовується як перші проходи при початку шабренія. Служить для зняття верхнього нагортованного шару з напрямних.
Довжина штрихів - від 18 до 32 мм. В общем-то цифри приблизні - головне зрозуміти що «махаємо» шабером широко і глибоко, для того щоб зняти максимально швидко шар металу за мінімальний термін.
Штрихи потрібно «укладати» один до одного. Пропуски між сусідніми штрихами ДУЖЕ небажані.
Опис технології чорнового шабренія.
Для зручності я на напрямні, які буду обдирати, наношу трохи шабровочние фарби - таким чином напрямна буде трохи темною і на такому тлі будуть добре видно свіжі штрихи.
Наступний прохід виконується вже під кутом 90 градусів по відношенню до першого. Тут я вже фарба не наношу, так як після першого проходу вже дуже добре видно сліди.
До речі другий прохід ще називається «перехрестити» - тобто наосліп (без перевірки лінійкою або плитою) пройти під кутом 90 градусів по відношенню до першого проходу.

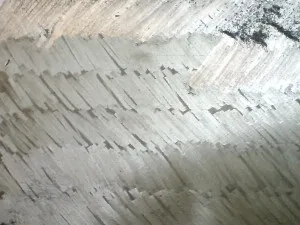

Ось фото такого чорнового шабренія:
чорнове шабреніе. довжина штриха більше 20 мм.
А вто на наступному фото, я вже «перехрестив» попередній прохід:
чорнове шабреніе. почав "хрестити" перший прохід
До речі, зауважте, що після першого проходу залишилися огріхи. Це не добре. Але якщо вже так вийшло, то ці огріхи шабренія видаляти потрібно при наступному проході.
Для початку повторюся яку шабровочние фарбу я вважаю за краще використовувати. Найбільш доступним є така композиція - друкарська фарба (чорна) в яку додаю кілька крапель машинного масла і ретельно перемішую. Виходить шабровочние фарба, яку добре видно на металі і вона не суха.
Для нанесення шабровочние фарби використовую такий нехитрий волончік з тканини і поролону: ось основні компоненти - це шматок натуральної тканини (синтетика не підійде), шматок поролону (можна використовувати кухонну губку) і будь-який шматочок тканини або тасьми - для перетягування воланчика.
тканину, поролон і тасьма
Послідовність наступна. Скласти в кілька шарів тканину і покласти поролон:
складаємо в кілька шарів тканину
Згорнути тканину з поролоном в трубочку:
скручуємо тканину з поролоном в трубочку

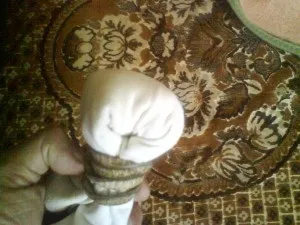

Зігнути цю тканинну трубочку і перев'язати стрічкою.
згинаємо отриману трубочку і перев'язуємо
Зауважу, що спочатку цей валанчік набере фарбу, а після буквально третього використання вже можна буде їм рівномірно і тонким шаром наносити шабровочние фарбу.
У міру зношування перевірочні плити втрачають свою площинність, і з'являється необхідність в ремонті.
Ремонтують перевірочні плити для шабрування за методом трьох плит. Невелике уточнення - для такого методу ремонту необхідно три плити однакового типорозміру.
Перед ремонтом все три перевірочні плити необхідно попередньо накерніть (або позначити) - №1, №2 та №3. Шабр плити слід чистовим шабрением - знімати за один прохід шар металу 8-10 мкм, ширина штрихів близько 4 ... 5 мм і застосовують вузький шабер.
Порядок шабренія наступний:
1-й перехід - плиту №1 прішабріть по плиті №2
2-й перехід - плиту №1 прішабріть по плиті №3
3-й перехід - плиту №2 прішабріть по плиті №3
4-й перехід - плиту №2 прішабріть по плиті №1
5-й перехід - плиту №3 прішабріть по плиті №1
6-й перехід - плиту №3 прішабріть по плиті №2
Зауважу, що даний спосіб ремонту досить трудомісткий і виконується, як правило, найбільш досвідченими слюсарями.
У даній статті я розсаджені про заточенню шабера,
Матеріал який необхідно Шабр - чавун (станина фрезерного верстата).
Заточувати шаберную пластину необхідно на алмазному колі з дрібним зерном. Так як пластина буде сильно нагреаться при заточуванні - то необхідно мати під рукою ємність з водою - для охолодження пластини.
Сторони «А» і »Б» заточуємо так, щоб вийшла невелика опуклість (як на малюнку).
А ось кут заточки граней «А» і «Б» - 90 градусів. Таким чином на кожній стороні ми отримуємо по дві робочі грані, а всього значить чотири робочі межі.
Шабрування або шабровка - ручний процес обробки металевих поверхонь, з метою максимального вирівнювання оброблюваної поверхні, за допомогою шабера. шляхом видалення стружки.
При шабруванні можна отримати шорсткість поверхні від Rz 20 до Ra 0,16. Визначають шорсткість шабруванні поверхні так: на шабруванні поверхню прикладають квадрат зі стороною 25 мм і підраховують кількість точок в цьому квадраті.
Залежність отриманої шорсткості від кількості точок, а також відповідність обробки поверхонь шабрением і мезаніческім способом приводиться в наступній таблиці:

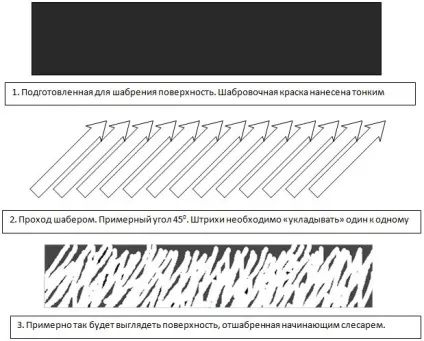

Далі я привожу загальну схему шабренія.
При шабруванні є ще один момент: якщо між штрихами залишилися огріхи (тонкі смужки фарби) то не намагайтеся ці огріхи сшабріть елозит шабером в одному напрямку і на одному місці. Так Ви тільки зробите величезну (за мірками шабренія) канаву. Огріхи слід виправляти трохи змінивши кут нахилу штрихів. Наприклад якщо основний прохід був під 45 градусів, то виправлення огріхів необхідно поводити під кутом градусів 60 або 30.
Але не варто впадати у відчай! Згодом Ви «наб'єте» руку і штрихи будуть «вкладатися» один до одного, і після проходу в одну сторону поверхню буде вже повністю без фарби, без огріхів.
Будемо вважати, що Ви пройшли один прохід. Тепер просто необхідно позбутися від завіточков стружки, які утворюються в кінці кожного штриха. Для цього потрібна середня наждачний папір і невеликий брусок (бажано сталевий - для обважнення) з рівною нижньою поверхнею. Брусок обертається наждачкою.
Тепер треба видалити бруд і пил з поверхні шабренія. Тут допоможуть щітка-кмітливість і шматок дрантя (вибирайте матеріал яка не ворситься).
Наступний прохід шабером
Наносимо тонким шаром шабровочние фарбу, кут нахилу штрихів міняємо на протилежне.
Так як головна мета шабренія - це отримати площину, то для початку потрібно підготувати оброблювану поверхностть. Очистити від пилу, бруду, витерти насухо.
Підготувати шабровочние лінійку:
Очистити, оглянути на предмет відсутності слідів ударів на поверхні лінійки. Нанести шабровочние фарбу. Наносити рекомендую не суцільно, а в шаховому порядку, невеликими точками. Після нанесення розтерти фарбу дуже токім шаром. (Якщо Ви залишите товстий шар фарби, то площину для шабрування у Вас будемо замарана фарбою і Шабр просто не вийде).
