Сенсорні технології інтерактивних пристроїв, про інтерактив
Аналого-резистивная технологія
Конструкція резистивной інтерактивної дошки включає в себе жорстку підкладку і гнучку пластикову мембрану. Простір між підкладкою і мембраною заповнене ізоляторами, які рівномірно розподілені по активній області дошки і надійно ізолюють провідні поверхні. При натисканні на інтерактивну дошку ці два шари стикаються, що викликає зміна рівня опору, який реєструється пристроєм.
Точка натискання буде розпізнаватися інтерактивною дошкою як клік миші. В один і той же момент часу можлива реєстрація тільки однієї точки дотику пальцем, стилусом або будь-яким іншим відповідним предметом. Виняток становлять резистивні дошки подвійного торкання, під єдиною пластиковою мембраною якої знаходяться дві жорсткі підкладки. Робота з цими пристроями інтуїтивно зрозуміла, однак є свої нюанси: 1) натискання повинно бути достатньо сильним, інакше сигнал буде перериватися; 2) при тривалому використанні може відбуватися залипання пластикової мембрани; 3) для того, щоб використовувати інтерактивну дошку як маркерні, потрібно використовувати спеціальні маркери, тому що вона насилу піддається очищенню. Приклади компаній-виробників: SMART Technologies. QOMO, IQBoard. Повернутися до списку
Ємнісна (електростатична) технологія

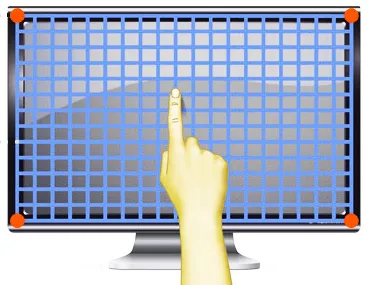

Зовнішній шар сенсорного екрану такого типу є провідником статичної електрики, внутрішня сторона представлена сіткою електродів. У процесі роботи контролер подає на них імпульси слабкого змінного струму.
При торканні відбувається витік струму. Величина струму витоку обернено пропорційна відстані від точки натискання до електрода. Порівнюючи величини струму витоку через кожен з чотирьох електродів, контролер розраховує координати точки натискання. Яскраві представники подібних пристроїв: планшети iPad, Samsung і т.д. Ці пристрої розпізнають кілька одночасних дотиків і різні жести, однак внаслідок необхідності забезпечення електричного контакту між поверхнею і тілом людини робота з ними за допомогою інших предметів (в т.ч. в рукавичках) є неможливою. Повернутися до списку
інфрачервона технологія
По периметру інтерактивної дошки встановлені ІК-сенсори, які формують невидиму для людського ока мережу променів. Дотик стилусом або пальцем переломлює ці промені, точка натискання реєструється контролером, а інформація про її координатах передається на комп'ютер. Така технологія може використовуватися як при виробництві інтерактивних дощок, так і інтерактивних приставок або інтерактивних проекторів. Подібні пристрої можуть розпізнавати як один дотик, так і кілька точок контакту з поверхнею. Приклади компаній-виробників: Mimio. Epson, SMART Technologies. Повернутися до списку
Технологія DViT (Digital Vision Touch)
Місцезнаходження точки натискання реєструється контролером і передається на комп'ютер. З інтерактивними дошками такого типу можна працювати пальцем або стилусом, вони розпізнають більше 2-х точок дотику і жести. Робота з подібними інтерактивними дошками дуже комфортна, є моделі, які також визначають різні предмети (по англ. Object-awareness): перо як інструмент листи, палець як маніпулятор, тенісний м'яч, долоню або кулак як ластик. Єдиний нюанс, про який потрібно пам'ятати, - розпізнавання торкання відбувається ще на стадії наближення до поверхні, тому кисті шалі, намиста, занадто довгі рукава будуть реєструватися пристроєм, - з часом просто виробляється правильна звичка взаємодії з дошкою. Держателем патенту на дану технологію є компанія SMART Technologies. Детальну інформацію можна отримати за посиланням. Повернутися до списку
ультразвукова технологія
У корпус сенсорного екрану такого типу вбудовані спеціальні датчики, які вловлюють УЗ хвилі, які виходять від спеціального пера. Під час контакту наконечника пера з поверхнею екрану спрацьовують датчики. Контролер фіксує час спрацьовування кожного з датчиків і за різницею цих значень обчислює координати точки дотику. Робота з такими пристроями можлива тільки спеціальним пером.Вернуться до списку
Мікроточечная технологія
На екран нанесена прозора координатна сітка, місце розташування точки дотику зчитує електронний Bluetooth-стилус завдяки вбудованій в нього мікрофотокамере. До комп'ютера підключений спеціальний Bluetooth-приймач, який вловлює сигнали від стилуса, що дозволяє реалізувати бездротове підключення пристроїв. Розпізнавання декількох точок дотику можливо тільки при наявності додаткових стилусів (максимальна кількість - три), з пальцем такі пристрої не працюють. Яскравим представником виробників пристроїв такого типу є компанія PolyVision. Повернутися до списку
Технологія електромагнітного резонансу (EMR)
Дана технологія була розроблена компанією Wacom для використання в графічних планшетах. Такого роду пристрої реагують тільки на дотик спеціальним пером.
Сенсорний екран на основі технології EMR включає в себе датчики, розташовані за твердою поверхнею дошки або LCD екраном. В процесі роботи датчики випускають електромагнітне випромінювання як реакцію на дотик пером з котушкою індуктивності, що приводить до точного визначення координат точки дотику кінчика пера і екрану. Приклади компаній-виробників: Promethean. Sahara Interactive. Повернутися до списку
