Satellite finder - сат фаіндер - прилад для настройки супутникової антени

Що ж таке Satellite Finder - це прилад, який допомагає знайти супутник при настройці супутникової антени, і дозволяє більш точно позиціонувати антену на супутник. Даний прилад, значно спрощує і прискорює процес налаштування супутникової антени. Вартість приладу не висока, у нас на радіо ринку просту модель, можна купити за 300 р. Навчитися ним користуватися не складно, а допоможе він вам значно. У даній статті ми розберемо, як працює Satellite Finder, і навчимося користуватися цим приладом.

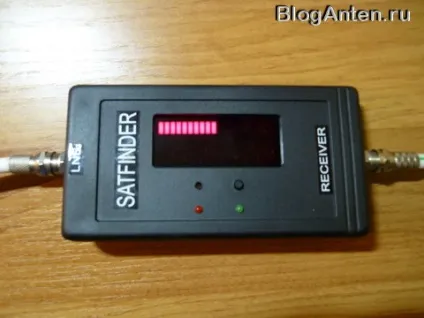

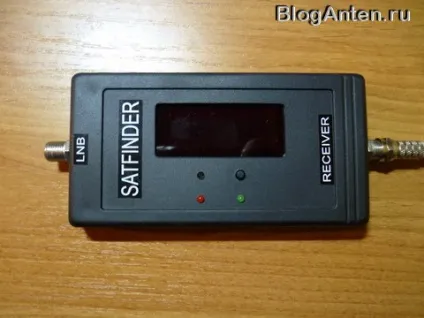

Зовнішній вигляд приладу Satellite Finder:

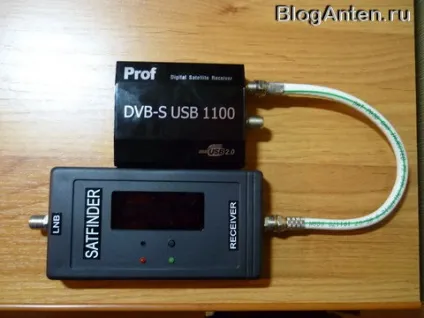

Приєднується прилад просто, його підключають в розрив кабелю, що йде від ресивера до антени, т. Е. Між ресивером і конвертером. Для цього, прилад має два гнізда під F-роз'єми. У гніздо TO REC приєднується підведення від супутникового ресивера, в гніздо TO LNB під'єднується кабель, що йде на конвертор супутникової антени. Відрізок кабелю, що з'єднує конвертор і SatFinder роблять зазвичай коротким, 1-1,5 довжиною, для зручності настройки. При включенні харчування ресивера прилад повинен «запищав». Тепер слід в налаштуваннях ресивера (меню) вказати параметри транспондера супутника, на який ми будемо налаштовувати нашу антену. Ці параметри можна змінити в меню ресивера, в розділі установка антени або ручний пошук. До параметрів транспондера відносяться тип LNB, частота гетеродина (Мгц), поляризація (Горизонтальна, Вертикальна, ліва, права), швидкість потоку (символьна швидкість), корекція (FEC). Після настройки цих параметрів, можна приступати до налаштування антени. Стрілку на шкалі SatFinder потрібно перевести на цифру 5ілі 6. Це робиться поворачиванием регулятора контролю рівня. Тим самим ви трохи підвищите або понизите тон видаваного приладом звуку. Після цього, починайте плавно повертати антену навколо осі, в процесі чого, стрілка повинна попрощатися в більшу сторону і повертатися назад, разом з відхиленнями стрілки, так само повинен то підвищуватися, то знижуватися тон звуку «Піщаний». Якщо цього не відбувається, звук не змінюється, і стрілка залишається в одному положенні, слід поміняти положення антени (дзеркала) по вертикалі (кут місцевості), опустити або підняти. Ці дії, робляться дуже плавними і короткими рухами, т. Е. Слід трохи опустити або підняти антену, і знову повертати її навколо осі. Почувши зміни тону звуку і побачивши відхилення стрілки, потрібно повертати антену по цим відхиленням до тих пір, поки на одному з них не з'явиться сигнал. Якщо сигнал з'явився, значить це ваш супутник. Стрілка відхиляється на супутниках, т. Е. Коли, обертаючи по колу (азимуту) антену, стрілка приладу періодично відхиляється і повертається назад, ви переміщаєте антену по супутниках, до тих пір, поки в фокус дзеркала не потрапить промінь від потрібного вам супутника, це попадання, ви визначите по появі сигналу на шкалі інтерфейсу ресивера (на телевізорі).

Після того, як сигнал з супутника з'явився, можна приступати до налаштування максимальних його значень. Робиться це так само за допомогою приладу SatFinder. Максимальне значення сигналу, досягається шляхом регулювання антени по вертикалі і навколо осі. Цими маніпуляціями, ми повинні домогтися максимального значення стрілки на приладі. Якщо стрілка досягла максимальних значень, її слід повернути на розподіл 6 або 7, шляхом повертання рукоятки регулювання контролю рівня. В першу чергу добиваємося максимального значення стрілки, регулюючи антену навколо осі, т. Е. Повертаючи дуже повільними, плавними, і короткими рухами антену, ми чекаємо, поки стрілка рухаючись в сторону максимуму, що не поповзе назад. У цьому положенні затягуємо кріплення антени, що відповідає за поворот навколо осі. Тепер потрібно домогтися таких же значень регулюючи вертикаль, так само плавно, і короткими рухами. Якщо при спробі перемістити дзеркало антени вгору або вниз стрілка поповзе назад, значить це максимум, можна затягувати кріплення, яке відповідає за вертикаль. Після всіх затягувань, перевіряємо наступним чином. Беремо антену за краї дзеркала і за рахунок пружності, рухаємо (гнём) її навколо осі, спочатку вліво, потім вправо, стрілка приладу повинна повзти вниз і при лівому, і при правому русі. Теж саме і при нагинанні дзеркала за рахунок пружності вгору і вниз. Якщо стрілка відхиляється назад, значить антена, налаштована в максимумі. Якщо ж стрілка повзе в бік збільшення, значить антену варто підлаштувати в ту сторону, при відхиленні дзеркала в яку стрілка збільшується.

Після настройки антени, звичайно, варто провести сканування на ресівері, що б переконатися, чи точно той супутник налаштований, т. К. Параметри несучої можуть збігтися з параметрами несучої на інших супутниках. Якщо супутник не той, просто вбийте параметри іншого транспондера з вашого супутника, і налаштуйте антену знову.

Як бачите, Satellite Finder дуже потрібний і зручний прилад, який допоможе в налаштуванні і позиціонуванні супутникової антени на супутник. Мал в розмірах, і зручний у використанні. До побачення.

Днями намагався налаштувати тарілку за допомогою Satellite Finder GTR-SF при підключенні його в кабель виникла наступна проблема. індикатори спалахують і тут же гаснуть. а ресивер в цей час випадає в помилку і починає знову завантажуватися. Проробляв це кілька разів. ефект той же. Не розумію в чому причина. Цим же приладом я налаштовував цю ж тарілку два роки тому. і було все нормально. перенастроювання затіяв через те що сигнал антени на ресівері став коливатися 52-64 відсотка. і показує тільки один канал. на решті каналах йде цифровий шум. Підкажіть що робити?

Саня регіон13 каже:

Вимикайте ресивер при перемиканні кабелів, інакше так і буде зависати

Скажіть будь ласка, сили сигналу до приладу Satellite і після рівні?

Що значить до і після?

Про що сигналізує зелена лампочка на приладі BS-SF9205?

Набагато зручніше і надійніше тюнер і маленький ТВ. Оскільки параметри несучої можуть збігтися з параметрами несучої на інших супутниках ви налаштуєте антену, закріпіть її, зійдіть вниз, отсканіруете канали та переконайтеся, що це не той супутник. Після чого процес потрібно повторити. Я вже не кажу про настройку конверторів на мультіфіда.
