Саморобний звуковий пробник для прозвонки ланцюга, мозгочіни

Вирішив зробити простий пробнічек для дзвінків за проводки, із звуковою індикацією.

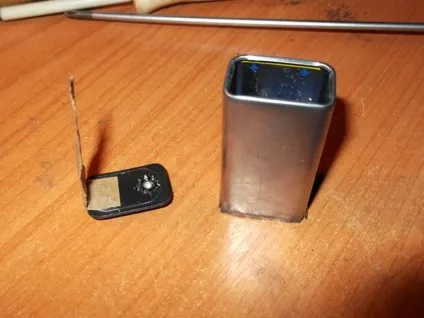

В якості корпусу буде використовуватися крона:

Найпростішу схему пищалки на транзисторі КТ 117 знайшов в інтернеті:

Якщо в електроніці сильні не дуже, то можна взяти будь-яку пискавку від якої-небудь іграшки.

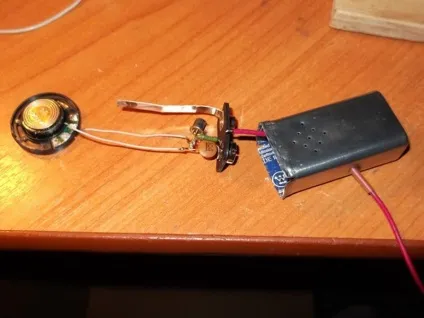

Збираємо схему навісом:

Щуп робимо з цвяха і ручки:

Для того, щоб закріпити майданчик з контактами, припаюємо по кутах вушка з дроту. Надалі ця сполука не завадить проклеїти.

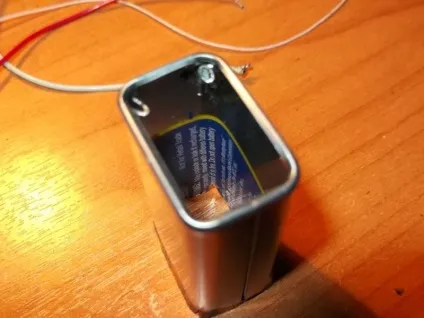

Висвердлюємо отвори для динаміка і щупа:

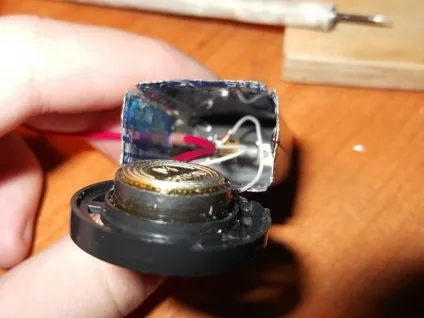

І починаємо монтувати всередину схему:

Корпус - мінусовій провід пристрої. При замиканні другого щупа на корпус ланцюг стане цілою і пищалка спрацює.

Припаюємо динамік, щуп і замикаємо мінусову клему на корпус:

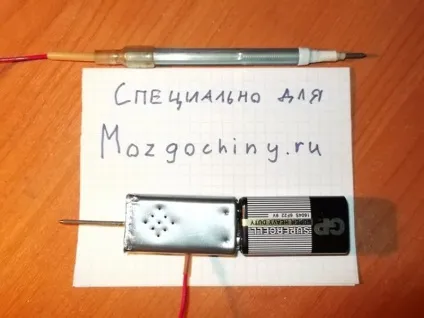

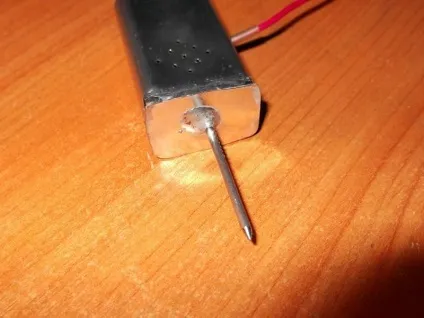

Припаюємо до торця кришку з жерсті з другим цвяхом -щупом:
