Термовакуумная формування - це серійна формування з листових пластиків з допомогу негативного тиску і високих температур. В якості вихідного матеріалу використовуються пластики ПВХ, полістирол, ПТГ, а так само ABS пластику.

Спеціальне вакуумно-формувальне обладнання коштує досить дорого, але ви можете легко виготовити саморобний верстат для вакуумного формування своїми руками.

Як зробити саморобний верстат для вакуумного формування

Для виготовлення верстата вакуумного формування своїми руками знадобиться наступне:

Листова фанера 15-20 мм або ДСП

Профільована труба 20 * 20

Компресор від пилососа

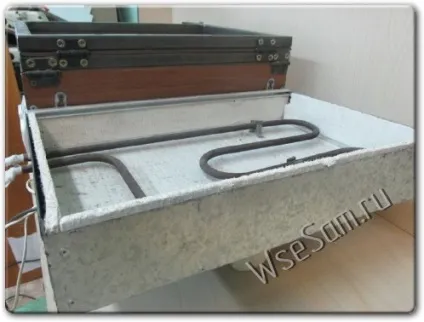

Нагрівальний тен (наприклад від духовки)

Залізні ніжки від стільця

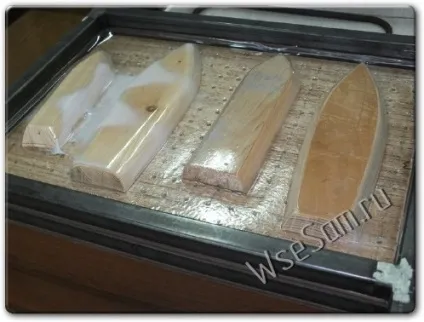

Конструкція досить проста, над теном ми нагріваємо пластик, а потім переносимо його на вакуумний стіл, де компресор притягує розігрітий пластик до робочої поверхні. Пластик зустрічає на своєму шляху модель, по якій і приймає форму.

Отже, приступаємо до виготовлення.

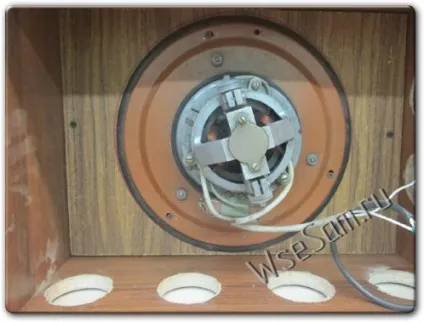

Для початку виготовляється держатель для компресора, використовуються звичайні бруски з хозмазі.

Стінки саморобного вакуумного верстата збираються за допомогою наявної під рукою фурнітури.

У боках стінок прорізаються отвори для виходу повітря від компресора.

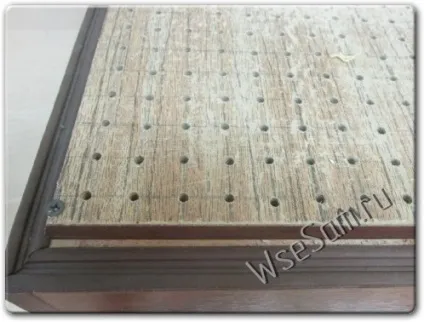

Робоча поверхня просверливается отворами з кроком 20 мм.

Перед кріпленням робочої поверхні на стінки укладається ущільнювач. Можна використовувати і силіконовий герметик.

Рамки для затиску пластика так само оснащуються ущільнювачем. Його призначення - зменшити кількість витікає повітря через щілини конструкції.

Для затиску листа пластика використовуються звичайні болти і гайки. Для полегшення знімання і установки листів можна використовувати баранчикові гайки.

От і все. Як бачите - виготовити саморобний верстат термовакуумной формування зовсім не складно!

Як бачите - не дивлячись на простоту конструкції, вона цілком працює.
