Master-VRI написав "
як виконати малюнок який можна запустити на верстаті

Розповім на прикладі будиночка, покажу як побудувати одну фасадну панель.

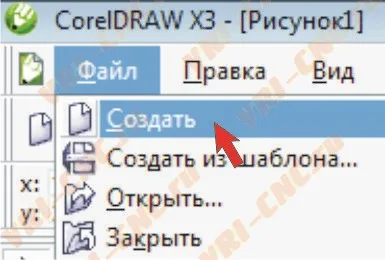

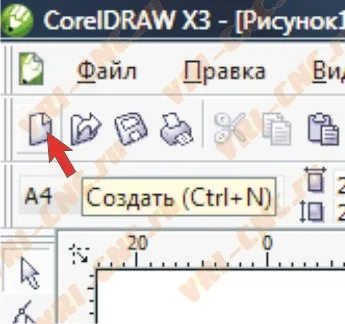

Відкрийте програму і створіть новий документ так

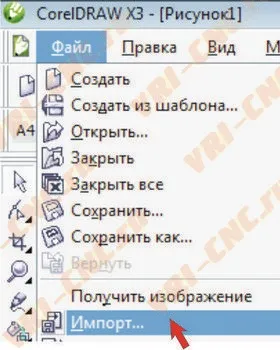

,якщо потрібна деталь є в растровому форматі і її треба отрисовать то натисніть кнопку імпорт

у верхній панелі або через файл

або натисніть Ctrl + I. Після того як знайдете її натисніть відкрити або імпорт а потім в будь-якому місці на робочому столі ще один раз лівою кнопкою миші. Перед початком заблокуйте малюнок натиснувши правою кнопкою на ньому і в меню блокувати об'єкт. (Рис 7)

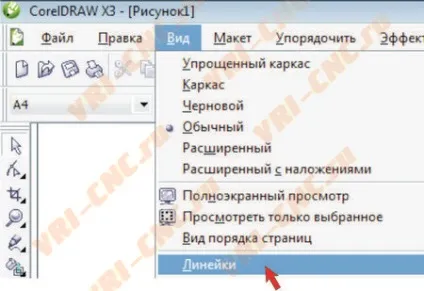

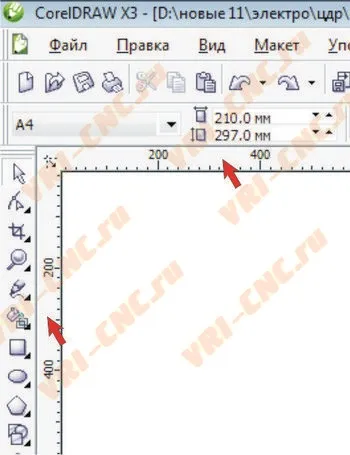

Тепер можна почати отрисовку. З ліва і з верху є лінійки з цифрами. Якщо ні-то викликаються через вид-лінійки.

потім наближайтеся до будь-якого кута потрібної деталі колесом миші поки не стане видно її пікселі і підбиваючи курсор між цифрами на лінійці натисканням лівої кнопки миші не відпускаючи витягуйте вісь ставлячи її відразу на середину лінії

краю деталі, все відпускайте кнопку. Діставати осі можна зліва (вертикальні) і зверху (горизонтальні).

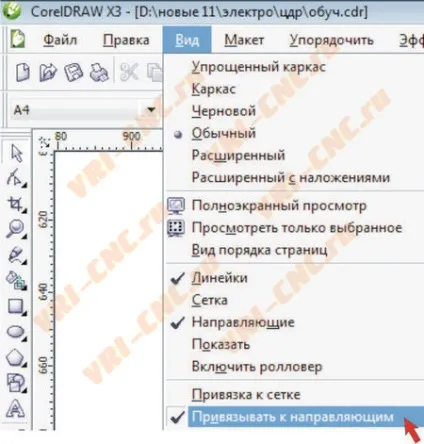

на одному кутку ставте відразу обидві, потім колесом віддаляється і наближайтеся до протилежного по діагоналі кутку і повторюйте процедуру. Ці операції потрібні для максимальної точності при мінімумі інформації. Далі треба поставити галочку якщо такий не є для прилипання (прилипання) курсора до осей (що направляють) і їх перетину

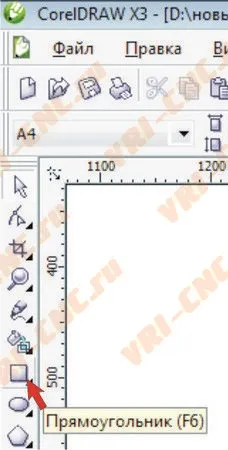

Після цього віддалитеся так щоб було видно всю деталь, натиснувши кнопку прямокутник

підведіть курсор до будь-якого кута і коли з'явиться напис перетин натисніть ліву кнопку і не відпускаючи тягніть до протилежного кута по діагоналі, коли прилипне відпустіть. Так як стіна має виступ на верху, її треба ще добудувати. Можна намалювати трикутник і все об'єднати, але він може не збігтися з вершиною і тоді все одно буде потрібно другий спосіб який опишу далі. Поки прямокутник виділено всі команди діють на нього. Натискаючи на порожньому місці виділення з нього знімається, клацаєте на ньому-працюєте з ним. Виходимо в криві натисканням кнопки форма (рис 13),

клацаємо правою кнопкою миші на лінії або кутку прямокутника тим самим викликавши контекстне меню і вибираємо перетворити в криву.

Тепер прямокутник це крива, додамо вузол підвівши курсор до верхньої лінії і в будь-якому місці коли у курсора з'явиться хвиляста лінія клацаємо швидко два рази лівою кнопкою. Якщо по якійсь причині швидко клацати не виходить, натисніть повільно один раз лівою і на що з'явилася снежинке ще раз правою а вже там тисніть додати вузол (рис 15).

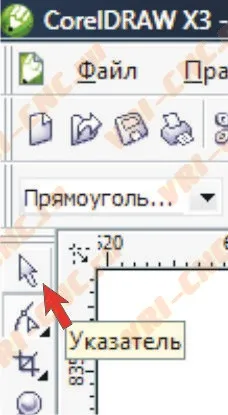

Тепер хапайте його і тягніть вгору на кут виступаючої частини, як отцентруете відпускайте. Далі будується вікно і двері таким же Мокар попередньо вийшовши з режиму кривих натиснувши на кнопку.

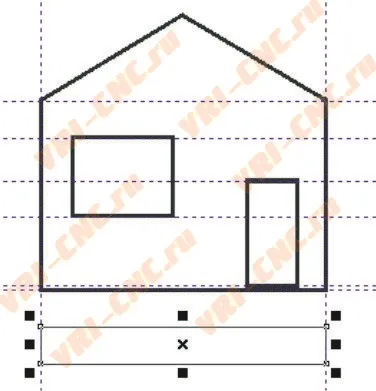

Ось що в результаті вийшло.

Тепер виділяйте все і взявши за хрестик в центрі тягніть на чисте місце.

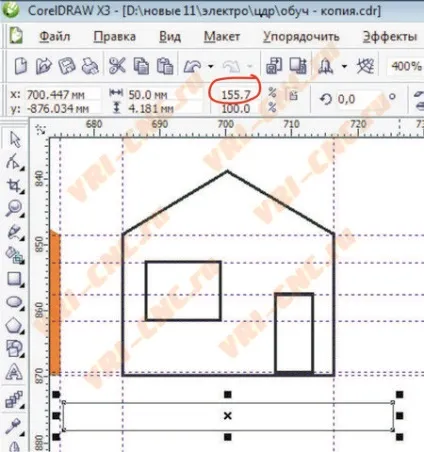

Перевірте наявність галочки на фразі прив'язка до об'єктів це під фразою прив'язувати до напрямних. Щоб зробити деталі потрібний розмір поставте вісь на початок і кінець тієї лінії-довжину якої знаєте, або найдовшою якщо відомі всі розміри. Натисніть прямокутник і розтягніть його між осями.

На верху будуть його висота, ширина, масштаб і замок (який регулює разом або окремо змінюються розміри.

Відкрийте замок лівої кнопкою миші один раз (якщо він закритий), поставте потрібний розмір прямокутника, але тільки один-той який між осями і натисніть ентер або клацніть лівою кнопкою в порожньому місці робочого столу. Після цих операцій видно як в процентному співвідношенні можна змінити креслення деталі.

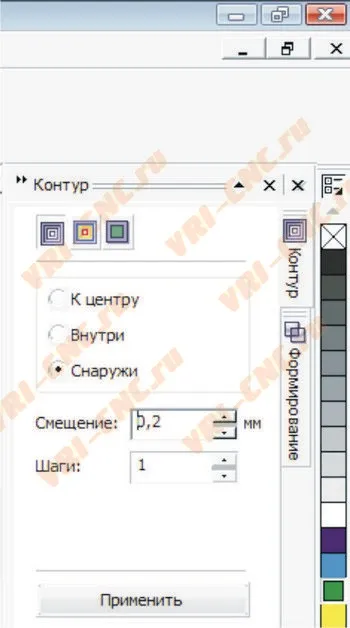

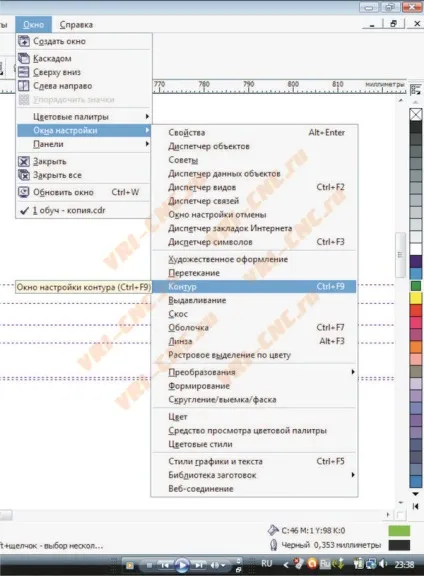

тільки не плутайте з сусідніми згрупувати і об'єднати! Тепер включаємо контур,

ставимо крапку близько слова зовні, зміщення 0,2 (через кому) і кроки 1, тиснемо застосувати.

Після цієї процедури колесо може не працювати, не страшно-клацніть один раз лівою в порожньому місці і ступор пройде. Наблизьтесь ближче до контуру деталі, правою кнопкою миші натисніть на що з'явився контурі і виберіть роз'єднати контурна група.

Тепер зніміть виділення з усього клацнувши в порожньому місці робочого поля один раз лівою кнопкою і натисніть на старий контур, віддалитеся колесом і витягніть його в сторону. Все, можете видаляти все непотрібне і відправляти файл на лазерну різку. Растровий малюнок розблокувати і видалити, осі (напрямні) два рази лівою (тільки швидко а то включиться поворот і прийдется знімати виділення) на (наприклад) горизонтальних далі у вікні, очистити потім лівіше натиснути вертикалі знову очистити і окей. PS. Буває що деталі маленькі і їх багато. Дуже зручно робити замочки, щоб вони не випадивалі і не перемішувалися з купою сміття в верстаті. Для цього готову деталь виділяйте і тисніть форма,

якщо її не видно відкривайте інструменти натиснувши лівою один раз на чорний маленький трикутник. Потім правою на будь-якому вузлі деталі і в списку, роз'єднати (вузли) -Ліва.

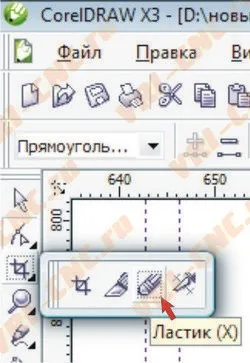

Наступний інструмент буває захований під чорним маленьким трикутником обрізки знаходите ластик або гумка (в 15 версії корела він рожевий) виберіть його.

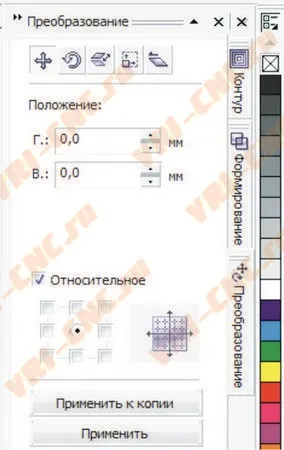

поставте 0,7мм-замок при цьому буде 1,4мм, з урахуванням того що лазер з'їсти по 0,2 залишиться 1мм. Поставте 3-4 розриву (замка) на зовнішньому контурі на проти один одного, цього буде достатньо щоб деталюшікі не забруднити, не загубилися і були в зручному форматі. Ну і на останок-візьміть лівою кнопкою деталь відтягнете поруч і не відпускаючи натисніть один раз праву і буде копія. А якщо дуже багато то через-впорядкувати-перетворення-положення, викликаєте вікно яке з'являється з права.

Там ставите розмір деталі плюс відстань між ними (від 5 до 10мм) і тиснете кнопку застосувати до копії

скільки душа забажає. Букви Г і В означаю горизонтально і вертикально, в 15 версії навіть додали кнопку кількість.

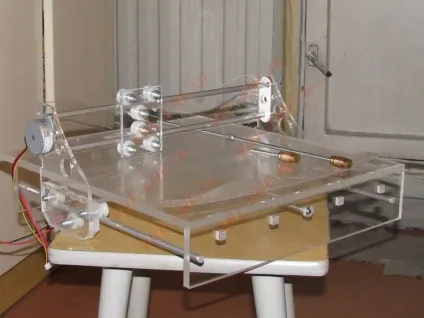

фотку свого верстата як приклад лазерного різання

Дякую всім за увагу - сподіваюся ви не заснули! Іван Мочалов "
