Саморобний верстак, будинок спочатку

Перед кожною людиною бажаючим зайнятися столярним справою виникає проблема вибору інструменту і облаштування робочого місця. Здається що потрібно дуже велику кількість інструменту на всі роботи. Насправді номенклатуру інструменту можна мінімізувати. Якщо ви не збираєтеся займатися виробництвом меблів в фабричних масштабах, то ви цілком можете обійтися хорошим лобзиком з хорошою пилою і верстатом, замість циркулярної, торцювання, консольної, стрічкової пив. Пропонований саморобний верстат для електричного лобзика заощадить вам і багато грошей і багато місця!

Хороший інструмент, коштує не дорого, а дуже дорого, наприклад лобзик Festool Carvex PS 400 EBQ-Plus коштує 17 тисяч рублів. Але він коштує цих грошей, а лобзик з Леруа Мерлен або Обі за 400 рублів, не варто цих грошей. Так на вартість лобзика від Фестул можна купити кілька китайських верстатів, але лобзик ви купуєте для себе, щоб отримувати задоволення від роботи. Китайські верстати ви купите коли організуєте виробництво меблів, щоб на них працювали найманий робочі.

Верстат виготовляється з фанери, крім власне лобзика потрібно фрезер з фрезою, шпилька і гайки.
Фанеру потрібно вибрати найбільш рівну з того що знайдете, без сучків!

Можливості саморобного верстата

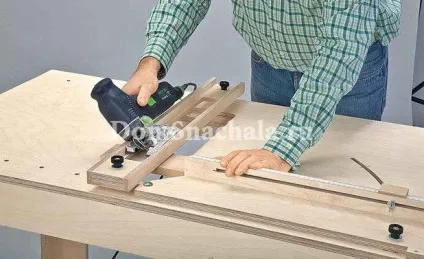

Верстат дозволяє пиляти дошки і бруски з дерева - поперек. В даному випадку він замінює торцювання.

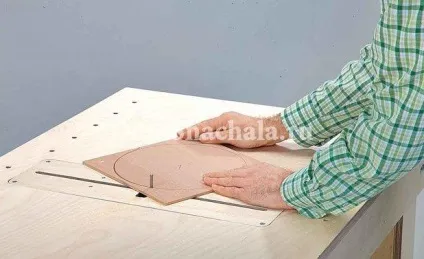

Верстат дозволяє виконувати фігурне пиляння. В даному випадку він замінює стрічкову пилку.

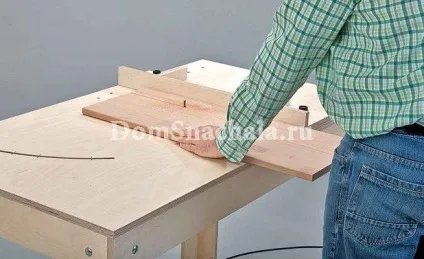

Розпилювати пиломатеріали - уздовж. В даному випадку він замінює циркулярку і набір шин.

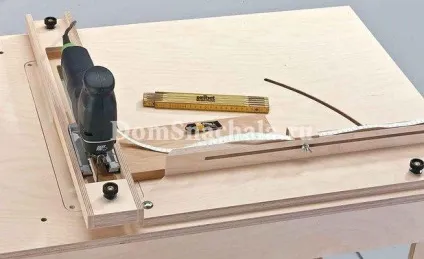

Пиляти під необхідними кутами. Виконує роботу торцювання.

Виконувати скоси. Це теж робота торцювання.

стільниця верстата

Насамперед потрібно вирізати з заготовки - стільницю і випиляти в ній паз дугоподібної форми.
Спочатку потрібно розмітити паз. Для цього цвяшком прибиваємо рейку, і олівцем креслимо дві дуги на відстані 6мм один від одного.

Далі засверливают початок і кінець паза і лобзиком акуратно випилюємо контур.

Але зручніше і рівніше все таки зробити паз фрезером. В даному випадку навіть не потрібно розмічати контур дуги.
Досить взяти пряму фрезу діаметром 6мм, фрезер прикрутити на лист оргалита або ламінату, цвяшком закріпити в центрі кола і виконати паз.

На наступному етапі потрібно випиляти отвір під «направляючу» з лобзиком.
Свердлом Форстнера засверливают в кутах.

Лобзиком випилюємо контур.

Тепер прикручуємо упори, на них і буде впиратися напрямна з лобзиком.

Свердлимо отвори під паралельний упор.

З фанери випилюємо бортики для стільниці, вони додадуть твердості стільниці, а крім того до них будуть прикріплені ніжки.
Тепер ПВА клеєм їх приклеюємо до стільниці і притискаємо струбцинами.

ніжки верстата

Ніжки для столу склеюємо з двох смуг фанери.

Ніжки до бортикам прикручуються двома гвинтами з гайками. Якщо ви плануєте часто розбирати / збирати верстак, то варто замість гайок краще взяти баранці.

Основна частина верстата готова.

Вирізаємо «вкладку» для лобзика. І розмічаємо отвори під кріплення до підошви лобзика і виріз під пилку.
Довгий поздовжній виріз потрібен при пилянні коли лобзик встановлений зверху, наприклад при поперечному або кутовому, а поперечний виріз, потрібен коли лобзик встановлений знизу: при поздовжньому пилянні коли лобзик встановлюється під кутами відмінними від 90 градусів.

Напилком скругляются кути.

Підганяємо до стільниці.

У упори стільниці забиваємо «гайки меблеві забивні». Зенкуем отвори під потайні гвинти.

Направляюча для лобзика

Заміряємо ширину підошви лобзика.

Такий ширини потрібно вирізати заготовку під направляючу лобзика.

У самій заготівлі вирізаємо вікно, такої ширини, щоб при пилянні під кутом, пилка не зачіпала напрямну.

Вирізаємо і приклеюємо боковини.

На краях упору потрібно розмістити обмежувачі, просто приклеївши прямокутники з фанери.
Ще виготовляється повзунок-упор для поперечного і кутового пиляння - фото в кружечку.

Переходимо до виготовлення упора для поперечного пиляння і пиляння під кутами.
Для цього з фанери вирізаємо дві смуги.

У вузькій смузі вирізаємо лобзиком наскрізний паз. З цього пазу надалі буде переміщатися шпилька упору.

Склеюємо поперечний упор клеєм ПВА.

Стуслом підрізаємо кут упору.

паралельний упор

Переходимо до виготовлення паралельного упору.
Знову нам буде потрібно смуга фанери. У ній свердлимо отвір яким буде закінчуватися паз для шпильки.

Власне випилюємо паз для шпильки.

Для збільшення жорсткості кутового з'єднання, до паралельного упору приклеюємо прямокутник з фанери.

На гвинт з гайкою до стільниці прикріплюємо бічний упор. Гайка використана спеціальна, з «пластиковим контуром» виступають проти самовільного розкручування. Але можна використовувати дві звичайні гайки, другий гайкою законтрите першу.

Тепер необхідно виготовити обмежувач поперечного упора. Потім виставити поздовжній упор так щоб кут з лінією різу становив рівно 90 градусів.

Приставити обмежувач впритул до поперечного упора і прикрутити його до стільниці.

Тепер беремо гвинт, дерев'яну шайбу і пластикову деталь з впрессованной в неї шайбою. В принципі можна використовувати баранчик. Збираємо як показано на фотографіях. І виходить вузол фіксації поперечного упора.

Вид знизу вузла фіксації поперечного упора.

Тепер прикріплюємо направляючу для лобзика до стільниці. Для цього свердлимо отвір через бічний упор і стільницю.

Знизу в стільниці забиваємо меблеву гайку

Від шпильки відрізаємо шматочок, такий довжини, щоб можна було притиснути деталь з товщиною допустимої для пиляння вашим лобзиком.

На шпильку навертається гайку впресованну в пластик і фіксуємо супер клеєм. У нас вийшов болт, який легко закрутити або відкрутити рукою.

Щоб під час роботи деталь не ковзала, знизу направляючої лобзика приклеюють смужки з тонкого повсті або інший не ковзної тканини.

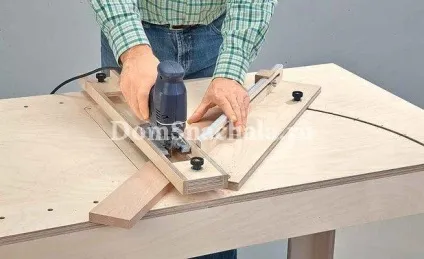

Тепер можна пиляти поперек і під кутом.

А паралельний упор дозволить точно пиляти вздовж.

Для безпечної роботи лобзиком в стільниці «догори ногами», коли утруднений доступ до вимикача лобзика, добре б встановити додатковий вимикач. І вже через вимикач підключати лобзик до електричної мережі.
