Саморобний рушницю для підводного полювання - як зробити рушницю для підводного полювання своїми руками

Дана конструкція саморобного рушниці для підводного полювання не дуже складна, легка і з хорошою силою бою. Численні експерименти і доведення дали бажаний результат.

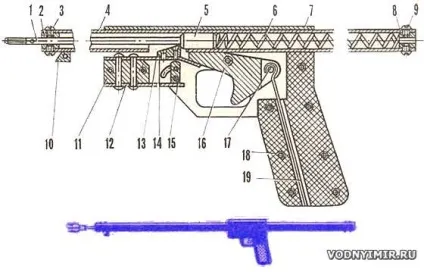

На малюнку зображений розріз пружинного рушниці для підводного полювання.

Пружинне підводну рушницю:
1 - гарпун, 2 - втулка, 3 - гвинт М3, 4 - ствол, 5 - поршень, 6 - бойова пружина, 7 - обойма, 8 - втулка, 9 - гвинт М3, 10 - гачок, 11 - вкладиш, 12 - пружина запобіжника, 13 - пружина шептала, 14 - шепотіло, 15 - запобіжник, 16 - спусковий гачок, 17 - вісь тяги намотування лина, 18 - ручка, 19 - тяга намотування лина.

Гарпун - з сталевого прута Ø 5 мм ( «Серебрянка»). На одному з його кінців нарізається різьба М5 і свердлиться отвір для лина. Після механічної обробки гарпун гартується. Втулка - напрямна для гарпуна - виточується з нержавіючої сталі або дюралюмінію.

Стовбур підводної рушниці - це труба 12х1 мм. Матеріал - латунь або нержавіюча сталь. Для вільного проходу води при пострілі або зарядці по всій поверхні стовбура насверливаем отвори Ø 4-5 мм з кроком близько 10 мм. Поршень виточується з нержавіючої сталі або дюралюмінію.

Між іншим, і втулки, і поршень можна зробити з відрізків трубки 10х2,5 мм, що повністю виключить токарні роботи при виготовленні рушниці.

Бойова пружина навита з дроту марки ОВС Ø 1,6 мм. Спочатку на стрижень Ø 6 мм виток до витка навивается дріт, яка потім розтягується до отримання необхідного кроку - 4,5 мм. Щоб при обробці пружини не було остаточних деформацій, дріт необхідно відпустити, тобто нагріти приблизно до 300 ° С і остудити до кімнатної температури. Кінцеві витки, розжаривши до червоного, необхідно підігнути таким чином, щоб їх площину була перпендикулярна осі пружини.

Обойма рушниці для підводного полювання вирізається з листової латуні або нержавіючої сталі товщиною 1 мм. Отвори на її бічних поверхнях бажано випилювати, вклавши дощечку підходящого розміру після того, як заготівля буде зігнута. Це дозволить уникнути помилок в розташуванні отворів на правій і лівій щоках обойми. При складанні обойму припаюють до стовбура, орієнтуючись на положення прорізи.

Гачок призначений для намотування на нього гарпунного лина. Він випилюється з латуні або нержавіючої сталі і припаюється до кінця стовбура.

Вкладиш текстолітовий, він призначений для кріплення плоских зворотних пружин. Вкладиш приклепується до обойми, пружини також приклепуються до вкладиша. Заклепки бажано застосовувати сталеві, в крайньому випадку можна скористатися звичайними цвяхами.

Пружини запобіжника рушниці для підводного полювання призначені для фіксації запобіжника в двох стійких положеннях. Матеріалом служить сталева стрічка товщиною 0,5 мм марки 65Г або У10А. Прикріплювати пружини до обойми найдоцільніше гвинтами або заклепками.

Тяга для намотування лина є шматок сталевого дроту товщиною 2 мм. Один з її кінців згинається в кільце, за допомогою якого тяга прикріплюється до спускового гачка.

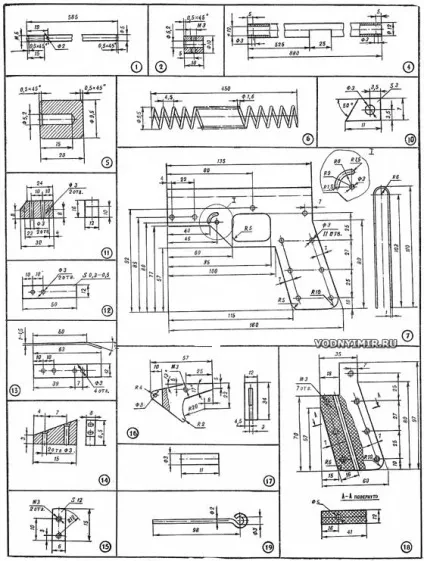

Креслення деталей саморобного підводної рушниці.
збільшити, 1000х1323, 200 КБ

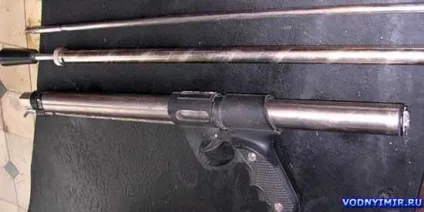

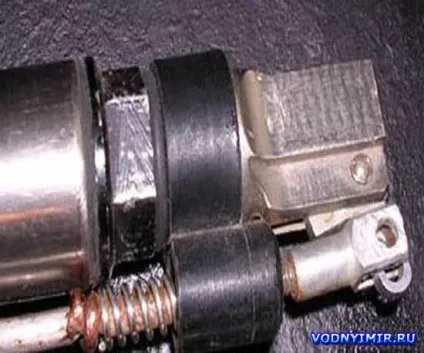

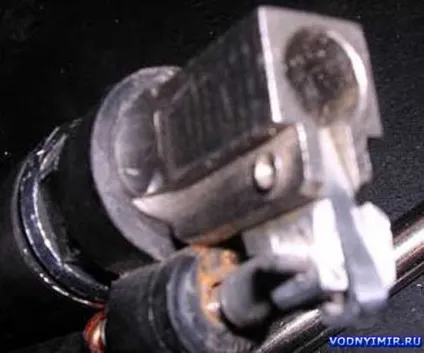

Фотографії готового саморобного рушниці для підводного полювання:
