колонки водорозбірні
Колонки водорозбірні призначена для установки на водопровідних мережах для розбору води населенням на побутові потреби.
Колонки виготовляють 12-ти розмірів в залежності від глибини залягання водопровідної мережі з довжиною підземної частини від 750 мм до 3500 мм (з інтервалом через 250 мм). Колонки встановлюються на трасі водопровідної мережі в колодязі.
Умови експлуатації колонки повинні відповідати виконанню «У» ГОСТ 15150-69.
Колонка призначена для розбору питної води з підземної водопровідної мережі з робочим тиском від 0,1 до 0,6 МПа.
У комплект поставки входять: а) колонка-1 шт. б) стовбур водозливної 14 з контргайкою 15 1 шт. в) ручка 1 в зборі з болтом 17, гайкою 18 і 19 (або віссю, шайбою і шплинтом) - 1 шт.
Для обслуговування колонки в процесі експлуатації споживачеві можуть бути поставлені за окрему плату ремонтні комплекти №1, №2, № 3, склад яких наведено нижче.
Гарантія виробника на водорозбірні колонки
Виробник гарантує відповідність конструкторської документації при дотриманні споживачем умов монтажу, експлуатації, транспортування і зберігання, встановлених в цьому посібнику.
Гарантійний термін експлуатації: 12 місяців з моменту введення виробу в експлуатацію, але не більше 18 місяців сміття дня відвантаження виробником. З
рок служби колонки водорозбірної: не менше 8 років.
Забороняється експлуатувати колонку при тиску понад 0,6 МПа (6 бар.)
Основні технічні характеристики водорозборних колонок
Робочий тиск: від 0,1 до 0,6 МПа (1 до 6 бар.).
Умовний прохід труби, що подає (в залежності від типорозміру,): 15; 20 мм.
Умовний прохід труби, що підводить від приймача до водопровідної мережі: 20 мм.
Хід клапана: Від 16 до 18 мм.
А) надземної частини тисячу + -10 мм
Б) підземної частини (в залежності від типорозміру): Від 750 до 3500 (з інтервалом через 250 мм).
Маса колонки при глибині закладення водопровідної мережі 1250 мм, 37 кг, не більше
Зміна маси колонки на кожні 250мм висоти: не більше 2,6 кг.
Пристрій і принцип роботи водорозборних колонок
Колонки водорозбірні складається з основних частин, представлених в таблиці нижче:
При натиску вниз до упору важіль тисне через наконечник стояка на ежектор з клапаном, пружина знімається і нижня частина ежектора з отворами опускається нижче гнізда ежектора.
Вода, що постійно знаходиться в приймальнику, фільтрується через сітку, надходить в ежектор і далі по стояку до споживача.
Після закінчення водорозбору важіль під дією пружини піднімається в початкове положення, клапан з гумовою прокладкою притискається до нижнього торця ежектора і закриває доступ води в ежектор.
Вода, що залишилася в стояку, через вікно частини ежектора зливається в трубу, де знаходиться до наступного водорозбору. Нормально працює ежектор забезпечує повний відсмоктування при подальшому водорозборі і гарантує безперебійну роботу колонки.

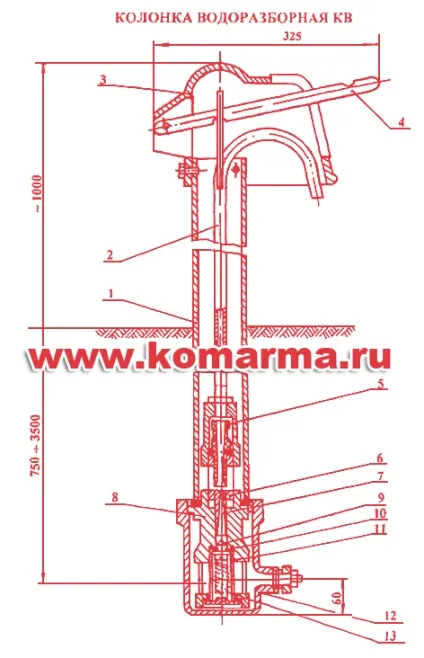

Загальний вигляд колонки наведено і її складових частин наведено на малюнку з права.
В неробочому положенні клапан вузла ежекторного притиснутий до прокладки пружиною, що спирається на пробку, і тиском мережної води. Включення колонки здійснюється натисканням на ручку, яка шарнірно закріплена на кришці.
Тяга, долаючи опір пружини, відкриває клапан.
Через отвори в корпусі вузла ежекторного мережева вода надходить в трубу водопідіймальну і далі через водозливної стовбур виливається назовні.
При виключенні колонки вода, що залишилася в трубі водопідйомною, через отвори в Ежекторний вузлі зливається у внутрішню порожнину колонки. При наступному включенні колонки, вода знаходиться в її внутрішньої порожнини вище рівня отворів ежекторного вузла, надходить в водопідіймальну трубу і зливається назовні разом з мережною водою.
Монтаж і експлуатація водорозбірних колонок
Монтаж вдоразборной колонки проводиться згідно з проектно-кошторисної документації.
Прим установці колонки на нову трасу потрібно ретельно промити трубопровід.

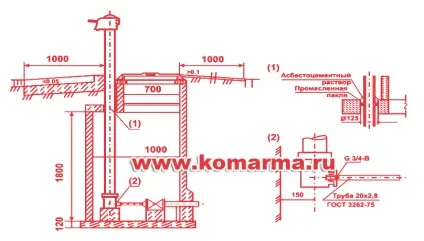

Колонки водорозбірні встановлюється вертикально в спеціальному колодязі водопровідної мережі та підключення в ній через патрубок 3/4 '' приварений в нижній частині корпусу.
Висота кришки колонки над рівнем землі 1 ± 0,05 м.
При тиску у водопровідній мережі не менше 0,1 МПа (1 бар) і більше 0,6 МПа (6 бар) експлуатація колонки забороняється.
Не допускається наріст льоду навколо колонки в зимовий період більше 75 мм від рівня землі.
Для заміни ежекторного вузла необхідно: віджати контргайку, зняти муфту і водозливної ствол; викрутивши болти, зняти кришку і тягу. витягти з корпусу колонки ежекторний вузол в зборі з дистанційної та водопідйомною трубами; викрутити труби і з ежекторного узда, замінити вузол. Збірка колонки проводиться в зворотному порядку.
Підготовка колонки до роботи водорозбірної колонки
Перед установкою колонки в водопровідну мережу необхідно підтягнути болтові з'єднання.
При з'єднанні колонки з водопровідною мережею не допускати випадків потрапляння землі в приймач.
Перед пуском в експлуатацію колонка повинна бути ретельно промита розчином хлорного вапна. Вапно засипається зверху, при цьому ковпак колонки слід зняти.
Технічне обслуговування водорозбірної колонки
Технічне обслуговування колонки полягає в щомісячній перевірці на ежекцію і пропуск води в корпус.
Перевірка проводиться таким чином:
- перекрити відводять частину стояка дерев'яною пробкою;
- натиснути важіль. При цьому вода через вікна нижній частині ежектора заповнює трубку-корпус до верхнього рівня;
Якщо протягом 15 хвилин вода в корпусі не перебуває, щільність вважається в нормі;
- переконавшись в щільності клапана, вийняти пробку, опустити важіль, злити воду до повного спорожнення труби-корпусу.
При нормально працюючому ежекторі у колонки 1,75 м вода відсмоктується з корпусу на протязі 5-7 хв.
При підготовці колонки до ремонту необхідно: - перекрити доступ води з водопроводу; -зняти ковпак 3, важіль 4; - вивернути і вийняти стояк 2; - зняти приймач з ежектора пристроєм (5, 6. 7, 8, 9, 10, 13) , розібрати, провести необхідний ремонт і очистити сітку, що фільтрує II.
Після ремонту зібрати колонку і піддати гідравлічному випробуванню тиском 1,0 + -1,2 МПа. При складанні під різьбу використовувати клоччя, просочену залізним суриком ГОСТ 8135-74.Гарантія виробника.
Підприємство-виробник гарантує відповідність колонки вимогам технічних умов при дотриманні споживачем умов експлуатації та храненія.Гарантійний термін експлуатації - 12 місяців з дня введення виробу в експлуатацію, але не більше 18 місяців з дня відвантаження з підприємства-виготовлювача.
Відомості про консервацію та упаковці. Колонки водорозбірні поставляються пов'язаними пакетами.
Мінімальна кількість колонок в пакеті - 3 шт, максимальне - 10 шт. Консервація і внутрішня упаковка нефарбованих частин повинна бути по ГОСТ 9.014-78, варіант упаковки - ВУ-О, варіант тимчасового захисту - ВЗ-1.
Можливі несправності і способи їх усунення водорозбірної колонки
Найменування несправності, зовнішній прояв і додаткові ознаки
Транспортування і зберігання водорозбірних калонок
Колонки водорозбірні КВ може транспортуватися на будь-яку відстань всіх видів відповідно до правил перевезення вантажів, що діють на транспорті даного виду.
Умови транспортування колонок в частині впливу кліматичних факторів зовнішнього середовища повинно відповідати групі 7 по ГОСТ 15150.
При транспортуванні і зберіганні отвори підводить штуцера і муфти колонки повинні бути закриті заглушками. укладку колонок при транспортуванні і зберіганні слід проводити на дерев'яних підкладках.
Умови зберігання колонок повинні відповідати групі 7 по ГОСТ 15150.
Маркування та упаковка водорозбірних колонок
На кришці колонки нанесено маркування, що містить наступну інформацію:
- умовне позначення колонки;
- позначення чинного ТУ;
- місяць і рік виготовлення.
Водозливні відводи, рукоятки в зборі з болтом, гайкою і шайбою, керівництво по експлуатації упаковуються в пакет з поліетиленової плівки за ГОСТ 10354.
При поставці колонок в груповій упаковці або транспортній тарі на ній передбачається маркування, що містить наступну інформацію.
- кількість колонок в пакувальній одиниці (тарі);
- комплектність (при необхідності).
Ремонтний комплект №1 колонки
Ремонтний комплект №2 колонки
Ремонтний комплект № 3 колонки
КВ 00.004 ежектор - 1 шт.
КВ 00.005 корпус клапана - 1 шт.
КВ 00.006 пробка - 1 шт.
КВ 00.007 пружина - 1 шт.
КВ 00.008 клапан - 1 шт.
КВ 00.009 прокладка - 1 шт.
КВ 00.010 прокладка - 1 шт.
КВ 00.011 заглушка - 1 шт.
КВ 00.004 ежектор - 1 шт.
КВ 00.005 корпус клапана - 1 шт.
КВ 00.006 пробка - 1 шт.
КВ 00.007 пружина - 1 шт.
КВ 00.008 клапан - 1 шт.
КВ 00.009 прокладка - 1 шт.
КВ 00.010 прокладка - 1 шт.
КВ 00.011 заглушка - 1 шт.
КВ 00.012 сальник - 1 шт.
КВ 00.013 штовхач - 1 шт.
КВ 00.020 наконечник - 1 шт.
КВ 00.020 шайба - 1 шт.
КВ 00.003 труба водопідйомна - 1 шт.
КВ 00.004 ежектор - 1 шт.
КВ 00.005 корпус клапана - 1 шт.
КВ 00.006 пробка - 1 шт.
КВ 00.007 пружина - 1 шт.
КВ 00.008 клапан - 1 шт.
КВ 00.009 прокладка - 1 шт.
КВ 00.010 прокладка - 1 шт.
КВ 00.011 заглушка - 1 шт.
КВ 00.012 сальник - 1 шт.
КВ 00.013 штовхач - 1 шт.
КВ 00.019 труба дистанційна - 1 шт.
КВ 00.020 наконечник - 1 шт.
КВ 00.022 шайба - 1 шт.
КВ 03.000Б тяга - 1 шт.
Дріт 2-1 з ГОСТ 3282 │ = 50 мм 1 шт.
