Сьогодні поговоримо про катерах для завезення прикормки риби. Зазвичай в магазинах продають китайське барахло на колекторних двигунах, такі катери доводиться лагодити після 2-3-х виходів на риболовлю. Другим слабким місцем покупного рибальського катера є те, що гвинти у цих катерів відкриті і водорості або снасті намотуються на них, катер втрачає хід і його доводиться рятувати.

Звичайно, є в продажу і «правильні» катерки, але ціну на них ломлять таку, що зробити самому виходить набагато дешевше!

Виготовлення радіокерованого катера для підгодовування риби

Такому керовані по радіо вантажному кораблю швидкість не потрібна, тому про обведеннях можна і не замислюватися. Головне - місткість, вантажопідйомність і стійкість.

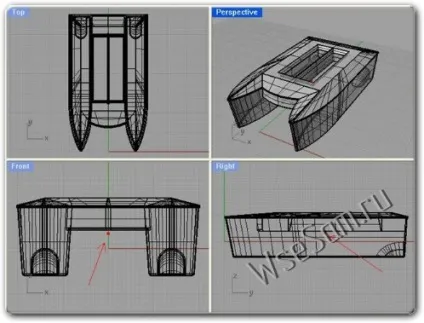

Перерахованим вище вимогам добре підходить такий тип судна, як катамаран. Від цього і будемо відштовхуватися.

Пластики не гниють, не вимагають просочення і повної обклеювання корпусу стеклотканью.

Клеїться корпус встик, а місця з'єднання проклеюються зовні смужкою тканини, це можна зробити в останній момент перед фарбуванням.

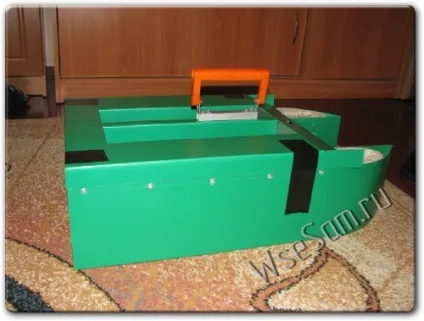

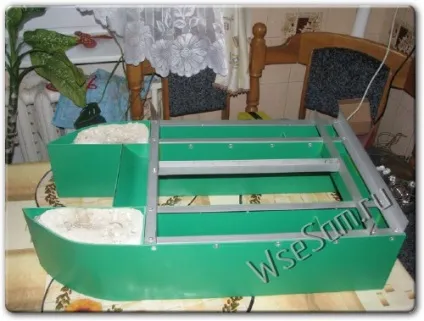

По верху катера робиться потужний силовий каркас з алюмінієвого профілю. Це дозволяє розподілити навантаження на весь корпус і приробити зручну ручку для перенесення.

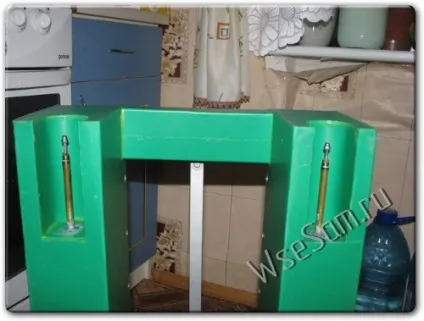

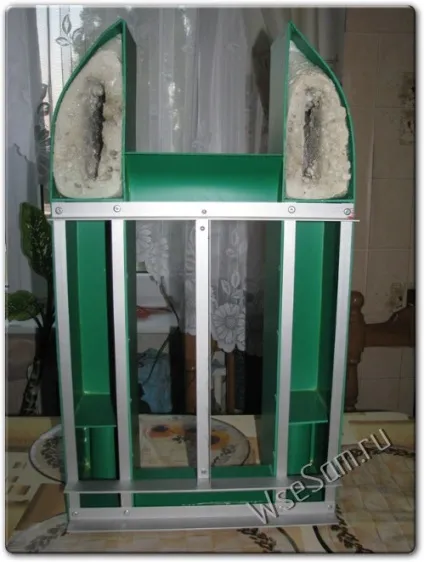

Носові відсіки заливаються монтажною піною, то ж можна зробити з кормовими відсіками після установки дейвудной трубки. Це пріідаст кораблю непотоплюваність, так як піна набагато легше води.

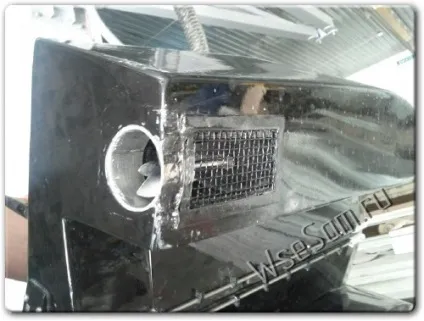

Водометний движетеля вельми простий у виготовленні - це водний гвинт знаходиться в кільцевої трубці і канал подачі води закритий гратами. Таке рішення дозволяє вберегти гвинт від намотування водоростей або снастей.

Електроніка радіокерованого катера для підгодовування риби

Вартість дейвудной труби 200 руб, вала з гвинтом 160, мотор коштує 600 рублів. Разом 960 руб. Всього цього буде потрібно по 2 штуки.

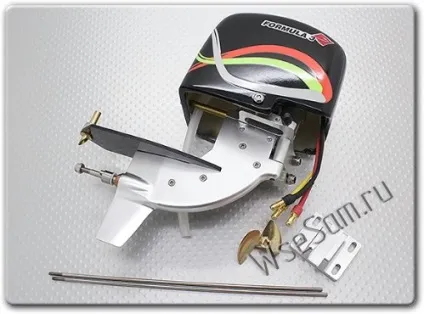

Можна піти іншим шляхом і поставити Sprint F3 Tunnel Hull. Вартість одного такого двигуна в зборі 2700 рублів, але, зате в ньому все вже встановлено і навіть зроблений підведення води на радіатор охолодження двигуна. Втім, для тихохідного катера підвезення приманки це не є необхідністю.

Для моторів будуть потрібні регулятори, беремо Регулятор для човнів Birdie 50A з 3A BEC. Вартість 490 рублів. Має радіатор водяного охолодження, реверс ходу (це необхідно для розворотів на водометних движетеля).

Регуляторів так само потрібно 2 штуки, так що ще + 900 рублів і виходить 1860.

Для відкривання коробок з приманками потрібно 1 або 2 сервомашинки. 2 - якщо робити незалежне відкриття кожного відсіку. Та й встановити по сервомашинки на відсік простіше.

Серви беремо недорогі в пило-вологозахищеному корпусі, HK-15139 прекрасно підійдуть, зусилля на валу у них 3.5 кг, вартість 145 руб. Разом 2150.

Апаратура радіоуправління для катера

Та й надалі, нічого підключити не вдасться, навіть такої банальної речі як підсвічування включається з передавача.

Акумулятор і зарядний пристрій

Не дорогий комп'ютеризований зарядник HobbyKing Variable 6S 50W 5A дозволяє заряджати прямо від автомобільного акумулятора. Варто 680 рублів.

Акумулятори беремо LiPo - це найкраще що можна знайти на ринку модельних товарів.

Кладемо в кошик 2 акумулятора B-Grade 4000mAh 3S по 380 рублів, разом ціна стала 5710.

Можна не скупитися і взяти топові, 2 штуки Turnigy nano-tech 4000mah по 1150 рублів і загальна ціна буде 8150 рублів, але, так як риболовля не кожен день, то дешевше раз в 3-4 року змінювати дешеві.

Для під'єднання акумуляторів до регуляторів беремо роз'єми HXT 4mm Gold Connector. це додасть 160 рублів.

Про підключення всієї електроніки я розповім в окремій статті, а поки, давайте підіб'ємо підсумки.

Скільки коштує побудувати катер для завезення прикормки

Отже, остаточна ціна обладнання становить 5 870 рублів.

Багато це чи мало?

Продаються в магазинах катери для завезення приманки коштують близько 30 000 рублів. При цьому на них використовуються колекторні двигуни (20-30 поїздок по воді і треба міняти щітки двигунів або замінювати движки) і застаріла апаратура на FM діапазоні (схильна до перешкод, ви можете втратити керування катером).

Зазвичай, через півроку використання покупного катери для завезення прикормки його починають переробляти - міняти двигуни на бесколлекторий варіант (ціну дивіться вище в статті), разом з двигуном і регулятори доведеться поміняти на безколекторний варіант.

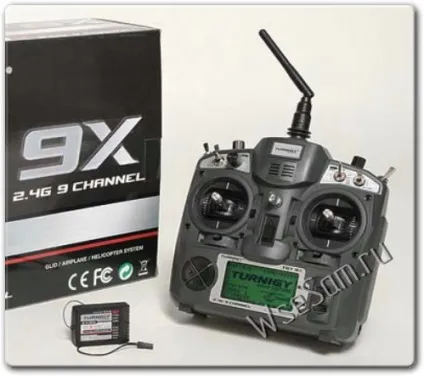

Передавач і приймач так само потребують заміни - ставлять Turnigy 9x, вона працює в перешкодозахищеністю діапазоні 2.4 гігагерца.

Свинцевий акумулятор за зиму втрачає свої характеристики, якщо звичайно його нерозряджаються і заряджати пару раз на місяць - але хто це робить? Так що за порадою бувалих акумулятор змінюють на LiPo, вони не схильні до таких явищ, і купують до них зарядний пристрій.

Фактично, від купленого катера залишається тільки корпус і пара сервомашинок для відкриття люків з приманкою.

Ви готові віддати 30 тисяч рублів за пару сервомашинок ціною менше 300 рублів і корпус який робиться за пару вихідних?

Ось і виходить, що зробити катер для завезення приманки своїми руками набагато вигідніше!

В догонку - а можна купити дешевий катер-іграшку за 2-3 тр, додати до нього попловкі з боків (зробити з пінопласту і обтягнути тюлью на аквалаке, стеклоканью на жпоксідке або пофарбувати автоемаллю) і завозити на ньому. Відкривати відсіки годівниць можна за допомогою ривка міцної ники або волосіні з землі - це найдешевший варіант. )

Ще про радіокеровані моделі:

- Робимо квадрокоптер з лінійок.

- Виготовлення катери для підгодовування своїми руками.

- Виготовлення квадрокоптера з підручних матеріалів.

- Робимо модель керованої по радіо яхти за один вечір.

- Як зробити просту радіокеровану модель літака.

- На допомогу рибалці.

- з такого конструткора можна збирати саморобні радіокеровані моделі автомобілів.

2. Про склотканина можна писати довго, пошукайте в інтернеті, методи від простого - промазав модель, промазав склотканина, наклав, промазав і так 3-4 шари, потім віджав газетами зайву епоксидку і чекай поки застигне, то геокультових технологій з вакуумна компресорами.

3. Вся електроніка розписана. Регулятори приймають від до 16 вольт, на приймач регултяори самі знижують напругу і передають його по трижильні проводу з'єднання з приймачем.
Регуляторам все одно який акумулятор коштує LiPo або свинцевий.

Так, якщо робити з пластику - то обклеювати стеклотканью НЕ ТРЕБА.
Шви зсередини можна пролити епоксидкой або Регентом (пінополіуритановий клей), можна силіконовим герметиком - для більшої надійності швів.

Дякую за статтю. Є питання по конструкції катера:
1. У вала двигуна який кут до горизонту.
2. Уточніть габарити катери і приблизний його вага корпусу без механіки.
3. Товщина ПВХ 2 мм досить?
4. Гребні гвинти пластикові і діаметром 28 мм. Альтернатива є?
Чекаю з нетерпінням статті про підключення електроніки.
Щиро Дякую.

1. Не особливо важливо, головне що б кінець дейдува був вище ватерлінії.
2. Я бачив різних розмірів, від 40 см довжиною до метра.
3. Він різниться по жорсткості. Можливо доведеться ставити ребра жорсткості. Краще орієнтуватися на 4-5 мм. Втім, я бачив виріб з стельової плитки обклеєні обгорткового папером на ПВА (2 шари).
4. Тут www.parkflyer.ru/29314/#category=255 можна вибрати на будь-який смак. Гвинт підбирається під обороти і потужність мотора. Найпростіше орієнтуватися на готові комплекти і підбір в описах
Опис підключення буде ближче до весни.

А навіщо креслення? Хто хоче - зможе побудувати і без креслень.
Кому потрібні креслення - можуть їх розробити самостійно. Все одно переробляти під свої переваги, апаратуру і умови експлуатації.
Наприклад, я роблю однокрпусний з "самоскидом" для прікомкі. Такий кораблик для риболовлі набагато компактніше, мені це зручніше.

Де можна подивитися про приєднання агрегатів

Рекомендую сайт RC-Aviation.ru - там багато цікавого і про підключення і з радіоуправління. Почніть з статті Новачкові (в лівому меню).

Я так і не зрозумію регулятори потрібні і до цих двигунів? Мотори використовуються XK2845-B-3700KV.

або регулятори потрібні тільки для:

Можна піти іншим шляхом і поставити Sprint F3 Tunnel Hull

А радіатор для чого і куди потрібен то?

Радіатор охолоджує регулятор, він є, але зазвичай кривовато варто, зняти термоусадку і посадити пластину на термопасту, краще поставити металеву пластину більшого розміру.
Якщо передбачається "ганяти" на катері, то регулятор бажано брати з інтегрованим водним радіатором, можна взяти на ток в 2 рази більше, тоді не буде потрібно додаткове охолодження.
Мотор (інранер) можна самостійно обмотати трубкою і вийде радіатор.

Подача води підключать від водозабору навпаки гвинта (виводимо трубку зрізом до потоку води, після охолодження - виводимо за борт).

Якщо не ганяти на 100% газу, то радіатори не потрібні. Короткочасні перегазовки (якщо катер застряг і треба вибратися) до виходу з ладу не приведуть.

Варто враховувати час написання статті, ціни прописані на момент написання статті.
Бакс з тих пір підріс.

Мене ваш катер зацікавив. Скиньте скиньте креслення будь ласка. Можна навіть в 3d файл.

а можна поцікавитися як встановлюються сервомашинки для відкриття трюму? і чи можна як то побачити модельку з начинкою всередині? дуже цікаво і добре все продумано! хочу спробувати теж сконструювати, але досвід не дозволяє самому все додумати! допоможете?

згоден заплатити за більш детальну інформацію! bachinskiy0502 @

Доброго дня! Корпус катера готовий! А ви обіцяли схему підключення обладнання :(

Добрий день, що там зі статтею по підключенню? Чи варто чекати?

І ще питання до Ігоря. Де можна купити корпус Тріморан?

І ще питання до Ігоря. Де можна купити корпус Тріморан?

Вітання!
Все крута я вже зробив то кой же катер (катамаран) зі своїми кресленнями.
тільки от не можу збагнути як зробити механізми відкривання бункерів і куди і як встановити серво машинки і як зробити за чубчика що б утримати бункера? Якщо можна креслення покажіть. Дякуємо

Всім привіт! Роблю типу аероглісера. 2 кулера з блоків живлення компа. Платформа прікормкі- Првод з механізму ДВД проігрівателя. Радіоуправління - дистанційку купив радіусом до 200 м. Поворот - за рахунок отклююченія одного з кольорів. Критика доречна)))

У кулерів мало тяги :(

Куплю Ваш катер! Скільки?

Вопщем якщо точніше допоможи мені мотор і гвинт підібрати катер довжиною 800мм. хочу швидкість одержати не більше 40 км на годину. один движок. дуже потрібно терміново плиз

ось приблизно такий я зробив. допоможи мені з мотором якої потужності брати?

Так на катер для завезення приманки можна ставити практично будь-який мотор, хоч від шуруповерта!

Роман, добрий день! Якщо на другий варіант (човен з поплавками) поставити сервомашинки для скидання корму - можна буде управляти скиданням з двоканального передавача, або що порадиш?

Двох каналів мало. Один канал - газ (обороти двигуна), другий канал повороти керма напряму. Для скидання потрібен мінімум третій канал управління.

Добрий день всім! У мене така затія, побудувати катамаран НЕ радіокерований, а на шнурі. Таким чином, щоб до місця прикормки він доплив під дією мотора, а назад повернути на шнурі, катером і вивантаження підгодовування проводиться взяти мотор прямого включення, якої потужності, скільки оборотів він повинен бути, щоб не швидко але впевнено плив? Якщо хто знає, підкажіть будь ласка, буду дуже вдячний. ДЯКУЄМО!

ВИПРАВЛЕННЯ НАПИСАНОГО РАНІШЕ управління катером і вивантаження підгодовування проводиться шнуром.

що то ви ускладнили все, звичайно якщо є 5-6тис зайвих, то відмінний варіант, а по мені так можна всю електрику взяти зі старих дитячих іграшок, відповідно потужніший, накинути ампер, посилити сигнал пульта (дальність)

Ну, якщо не шкода втратити катер - то можете спробувати посилювати.
