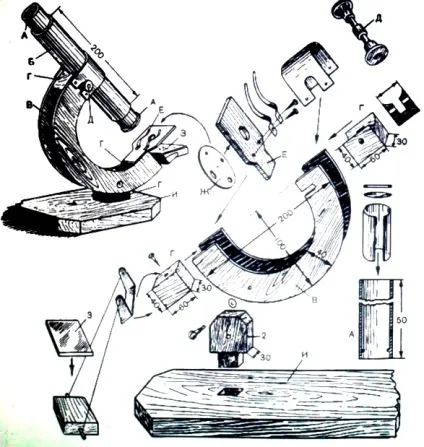

А - трубка з лінзами; Б - тубус; В - корпус мікроскопа; Г - з'єднувальні колодочки; Д - регулювальний гвинт; Е - предметний столик; Ж - діафрагма; З - дзеркальце; І - підставка.

Як зробити мікроскоп своїми руками?

Пропонуємо зробити саморобний дерев'яний мікроскоп, за допомогою якого Ви можете виробляти спостереження.

Для мікроскопа треба придбати в аптеці або в оптичному магазині дві однакові лінзи по +10 діоптрій 1. бажано невеликого діаметра - близько 20 міліметрів. Одна лінза потрібна для окуляра мікроскопа, інша - для об'єктива.

1 Діоптрія - одиниця оптичної сили (рефракція) лінзи, зворотна фокусної відстані. Одна діоптрій відповідає фокусною відстанню в 1 метр, дві діоптрії - в 0,5 метра і т. Д. Для визначення числа діоптрій треба 1 метр розділити на фокусна відстань даної лінзи в метрах. І навпаки, фокусна відстань можна визначити, розділивши 1 метр на число діоптрій. Фокусна відстань лінзи в +10 діоптрій дорівнює 0,1 метра, або 10 сантиметрам. Знак плюс позначає збірну лінзу, знак мінус - розсіюють.

Послідовність виготовлення мікроскопа.

З паперу склейте трубку завдовжки 10 сантиметрів по діаметру лінз. Потім її розріжте, щоб вийшли дві трубки довжиною по 5 сантиметрів. У них вставте лінзи.

В один кінець кожної трубки вклейте картонне або склеєне з вузької смужки паперу колечко з отвором діаметром 10 міліметрів. На це колечко зсередини уклад лінзу і притисніть її картонним циліндриком, змазаним клеєм. Усередині трубку і циліндрик пофарбуйте чорною тушшю.

Обидві трубки вставте в тубус - третю трубку завдовжки в 20 сантиметрів. Діаметр тубуса повинен бути такий, щоб трубки окуляра і об'єктива входили в нього туго, але могли пересуватися. Усередині тубус також пофарбуйте в чорний колір.

На аркуші фанери накресліть дві концентричні кола: одну радіусом 10 сантиметрів, іншу радіусом 6 сантиметрів. Одержаний коло випиляйте і розріжте по діаметру на дві частини. З цих напівкіл зробіть корпус мікроскопа С-подібної форми. Півкола з'єднайте трьома дерев'яними колодочки, товщиною 3 сантиметри кожна. Верхню і нижню колодочки зробіть довжиною по 6 сантиметрів і шириною по 4 сантиметри. Вони виступають на 2 сантиметри за внутрішній край фанерних напівкіл.

На верхній колодочке закріпіть тубус з трубками і регулювальний гвинт. Для тубуса в колодочке виріжте жолобок, а для регулювального гвинта просвердлите наскрізний отвір і видовбати квадратне поглиблення (дивіться малюнок).

Регулювальний гвинт являє собою дерев'яний стержень, на який туго насаджений циліндрик, вирізаний з гумки для олівця або намотаний з ізоляційної стрічки. Найкраще ж для цієї мети використовувати невеликий відрізок відповідної гумової трубки. Збірка гвинта проводиться так.

Колодочку розрізають по довжині навпіл. В отвір однієї половини протягніть стрижень гвинта, насадити на нього гумовий циліндрик, потім інший кінець протягніть в отвір другої половини колодочки і склейте обидві половини. Гумовий циліндрик повинен поміститися в квадратному поглибленні і вільно в ньому обертатися. Колодочку з гвинтом приклейте до фанерних півколом, зробивши на кінцях їх вирізи для стержня гвинта. На кінці стрижня насадите ручки - половинки котушки від ниток.

Тубус з трубками прикріпіть до колодочке за допомогою скоби, вигнутою з жерсті. В скобі теж зробіть вирізи для гвинта. Її прибийте або закрутіть шурупами до колодочке.

Гумовий циліндрик регулювального гвинта повинен щільно притискатися до тубус. При обертанні гвинта тубус буде повільно і плавно пересуватися вгору і вниз.

Конструкцію мікроскопа можна спростити, якщо не робити регулювального гвинта. В цьому випадку тубус досить приклеїти до верхньої колодочке, а наводку виробляти тільки пересуванням трубок з лінзами в тубусі. Але таке наведення буде більш грубою.

До нижньої колодочке зверху прибийте або приклейте предметний столик - фанерну пластинку з отвором діаметром близько 10 міліметрів посередині. З боків отвори прибийте дві вигнуті смужки жерсті - затискачі. Вони будуть притримувати скельце розглянутого препарату.

Знизу до предметного столика прикріпіть діафрагма. Вона являє собою бляшаний або фанерний кружечок, в якому по колу просвердлені чотири отвори різних діаметрів: наприклад, 10, 7, 5 і 2 міліметри. Діафрагму закріпіть цвяхом так, щоб її можна було обертати і щоб її отвори при цьому збігалися з отвором предметного столика. За допомогою діафрагми змінюють освітлення препарату, регулюють товщину пучка світла.

Розміри предметного столика можуть бути, наприклад, 50 × 40 міліметрів, діаметр діафрагми - 30 міліметрів. Але ці розміри можна дещо збільшити або зменшити.

Нижче предметного столика до тієї ж колодочке прикріпіть дзеркальце розміром 50 × 40 або 40 × 40 міліметрів. Дзеркальце приклейте до дощечці, з боків в неї забийте два гвоздика без капелюшків (патефонні голки). Цими гвоздиками дощечку вставте в отвір жерстяної скобочки, пригвинченої шурупом до колодочке. Завдяки такому кріпленню дзеркальце можна повертати - встановлювати з різним нахилом, направляючи пучок світла на отвір предметного столика.

Третьою сполучної колодочкою корпус мікроскопа прикріпіть до підставки. Підставку виріжте з товстої дошки будь-яких розмірів. Важливо, щоб мікроскоп тримався на ній стійко, не вештатися. Знизу на колодочке виріжте прямий шив, а в підставці видовбати гніздо для нього. Шип змастіть клеєм і вставляють в гніздо.

Описаний нами мікроскоп збільшує в сто і більше разів. Регулювання його виробляють, повертаючи дзеркальце, пересуваючи гвинтом тубус і трубки з лінзами в тубусі.
