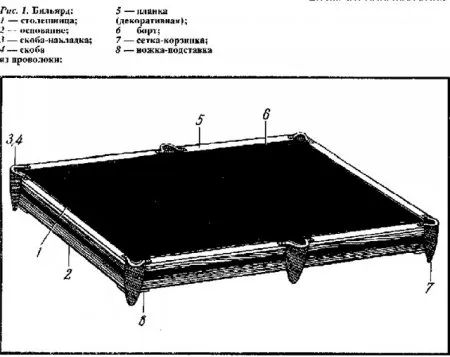

Виготовити самому або з товаришем більярд (рис. 1) зовсім не складно. Всі бруски і рейки можна придбати в найближчому будівельному магазині. Кулі 0,40 см, які зовсім недавно коштували 12 руб. 80 коп. ще зустрічаються в магазинах спорттоварів.

На виготовлення більярду разом з сином у мене пішло всього 3 дні. Ми надто велику увагу приділили ретельності обробки деталей, а так би зробили б ще швидше.

Нехай вас не лякає велика кількість деталей і матеріалів. Все в більярді зроблено з відходів і без застосування спеціального інструменту. Так, якщо ви використовуєте для стільниці ДСП (деревностружкова плита) товщиною 20. 25 мм, то вам не потрібно буде виготовляти підставу, що скоротить виготовлення столу для більярда в двоє.
Всі розміри на малюнках і в тексті дані в міліметрах (мм).

При виготовленні деталей і збірці гри проявляйте акуратність і неквапливість. Не робіть деталі з сирого матеріалу, інакше ваша праця пропаде даремно, так як при висиханні деталей більярд буде безнадійно зіпсований. Перевіряйте ретельно все розміри, перш ніж відрізати або закріпити деталь. Всі розміри деталей дані по вже виготовленому мною більярду, але нехай вас не бентежить, якщо ви не змогли дістати брусок або рейку потрібного розміру. Звичайно, розміри можуть коливатися в межах 5 мм, але все ж важливо виконувати їх максимально точно, інакше розміри отворів луз вам не витримати.
Отже, приступаємо!

Підстава більярдного столу

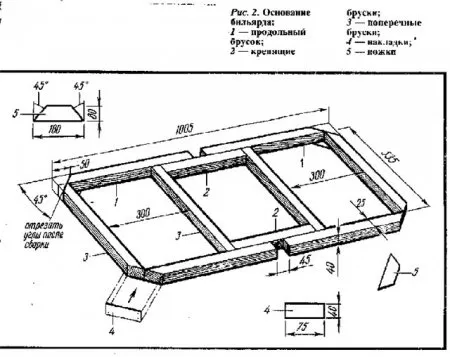

Мал. 2. Підстава більярду:
1 - поздовжній брусок;
2 - кріплять бруски;
3 - поперечні бруски;
4 - накладки;
5 - ніжки

Для того щоб зібране підставу (рис. 2) було рівне, перевірте бруски або ребром лінійки, або на око, подивившись на брусок з торця вздовж ребра бруска. Ребро має бути прямолінійним.

Бруски 1 краще відразу взяти цілісні довжиною 1005 мм, а не складати з окремих шматків (як на рис.) Тоді деталі будуть рівніше. Знайдіть середину бруска 1, а також середину бруска 2. Змастіть клеєм поверхню бруска (НЕ змащуючи місце, де буде луза), стисніть разом бруски, поєднавши їх середини, і прихопіть 2 цвяхами.

Тепер просвердлите отвори в бруску 2 і стягніть бруски шурупами. Відкладіть готову деталь в сторону, нехай сохне, а поки таким же способом зробіть протилежну деталь. Потім відпиляти 4 бруска 3 довжиною 535 мм, зв'язавши внутрішні бруски клеєм і шурупами з брусками 2 і 1, а зовнішні бруски прикріпіть на цвяхах.

Перевірте у готового підстави розміри, правильність його форми і кути, які повинні бути, звичайно, 90 °. Поки підставу сохне, зробимо 4 ніжки 5 (товщина їх 5. 10 мм) і 4 накладки з фанери. Деталі ці прості, розміри дані на рис. 2. Їх слід випиляти ножівкою і зачистити наждачним папером, спочатку грубої, потім тонкою.

Ніжки 5 змастити клеєм і встановити на шурупах в кути підстави так, щоб за відпилювання кутів під кутом 45 ° (показано штрихуванням) не зачепити ніжки. (На рис. 2 дані тільки 2 ніжки.) Розмітьте і відпиляти всі 4 кута підстави під 45 °, приклейте планки 4 і закріпіть їх гвоздиками. Ошкурьте підставу по зовнішнім бортах. Розмітьте в брусках 1 пази шириною 45 мм і виріжте їх ножівкою, не зачіпаючи бруска 2. Якщо надпил виконаний рівно і на це місце не потрапив клей, то випиляну частина легко вийняти. Зачистіть місце пропила напилком і покрийте боки підстави лаком в 2. 3 шари, даючи просохнути кожному шару 20 хв.

Мал. 3. Стільниця

Підберіть матеріал (фанеру, ДСП), при наявності нерівностей на його поверхні (горбки і т. П.) Зніміть їх напилком і зачистите шкіркою. Розмітьте на заготівлі контури стільниці (рис. 3). Надріжте пази на всю їх глибину ножівкою і постинаєте "зайве" стамескою. Поверхні пазів напилком.

Борти і декоративні планки

Підготуйте брусочки для декоративних планок (відпиляйте кути в розмір (рис. 4, а).

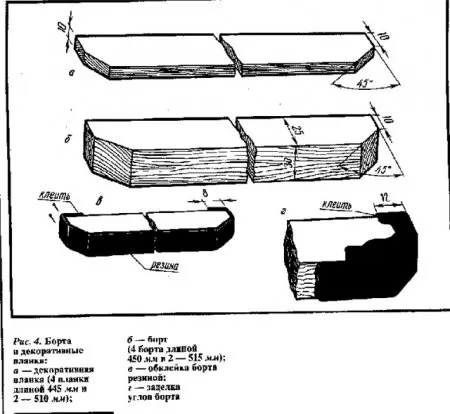

Мал. 4. Борти і декоративні планки:

а - декоративна планка (4 планки довжиною 445 мм і 2 - 510 мм)
б - борт (4 борту довжиною 450 мм і 2 - 515 мм),
в - обклеювання борту гумою;
г - закладення кутів борту

Зачистіть обрізані кути напилком. Ошкурьте всю деталь.
Проведіть ті ж операції при виготовленні бортів (рис. 4, б). Покрийте борту і планки лаком (2. 3 шари).
Виріжте з тонкої гуми смужку шириною 28. 30 мм і довжиною, що дорівнює довжині борти. Кінець смужки (приблизно 8 мм) змастіть з одного боку клеєм, прибийте 2 гвоздиками до кінця борту, як показано на рис. 4, в, і потім, пропустивши смужку по борту, і з легким натягом закріпіть її так само на протилежному кінці борту.

Відріжте смужки матеріалу (тканини) шириною 40 мм і такої довжини, щоб вистачило обтягнути з підгинанням борту і прикрити матеріалом гуму. Колір тканини повинен відповідати кольору тканини на стільниці.
Нанесіть шар клею на краю тканини по всій довжині шириною 10 мм (можна змастити і тканину, і борти). Візьміть потім борт, покладіть його гумою вгору і накладіть на нього смужку тканини, притискаючи пальцями і не даючи отлипать. На приклейку тканини йде 5 хв. Так обклейте всі борти.
Кути тканини Зробимо потім, коли тканина надійно приклеется по всій довжині борти. Закладення тканини на кутах краще робити клеєм "Момент". Підігніть край тканини, щоб вона прикрила гуму (рис. 4, г), змастіть клеєм, дайте підсохнути, потім притисніть до поверхні борта, закріпивши тканину гвоздиками.

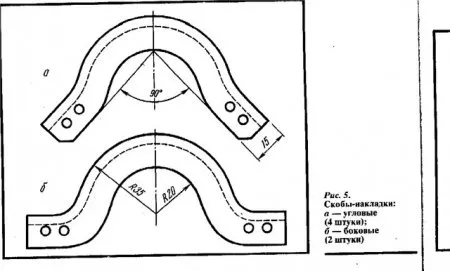

Мал. 5. Скоби-накладки:
а - кутові (4 штуки);
б - бічні (2 штуки)

На рис. 5 контури їх на кальку, а потім через копірку на фанеру (або заготовку з алюмінію) контури деталей і намітьте центри отворів. Деталь можна випиляти лобзиком, а якщо його немає, то і простий ножівкою наскільки можна ближче до контуру, а потім запив нерівності напівкруглим напилком. Просвердлите 4 отвори 03. 4 мм, а свердлом 0 1Олш зробіть в них зенковки під головки шурупів, Пріпіліте деталь по контуру, фанеру покрийте з усіх боків лаком в 2 - 3 шари.

Скоби з дроту

Візьміть дріт діаметром 2 мм або спицю від велосипеда і вигніть скоби, як показано на рис. 6. Спочатку радіус можна оформити на прутки діаметром 30 мм. Потім уточніть радіуси і форму скоб по пунктирних лініях, наведеними на рис. 5. Це робиться для того, щоб дріт скоб не було видно з-під скоб-накладок після складання. Заточите кінці дроту.

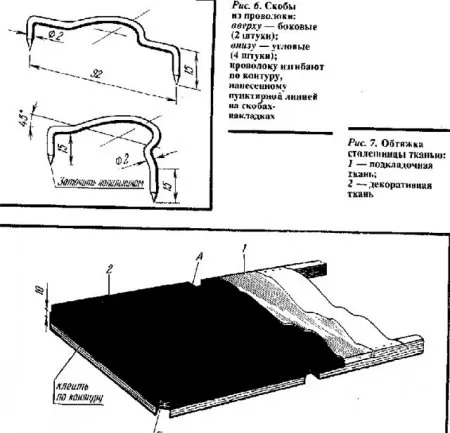

Мал. 6. Скоби з дроту:
вгорі - бічні (2 штуки);
внизу - кутові (4 штуки);
дріт згинають по контуру, нанесеному пунктирною лінією на скобах-накладках

Мал. 7. Обтягування стільниці тканиною:
1 - підкладкова тканину;
2 - декоративна тканина

Прібейте цвяхами (з кроком 200. 250 мм) стільницю з фанери до основи (рис. 7) і підготуйте тканину (для підкладки і декоративну) для покриття поля. Для підкладки відріжте шматок будь-якої тканини розміром 600 х 1020 мм. Змастіть клеєм поверхню стільниці, а також бічні сторони. Накладіть тканину на поле і розгладьте її руками, щоб не було зморшок. Краї тканини в вузлах А і Б підігніть під стільницю і потримайте так, пригладжуючи, поки клей не схопиться.

Для декоративного шару підберіть однотонну кольорову тканину (краще "класичного" зеленого кольору), яка і визначатиме колір більярду (розмір 610 х 1030 мм). Покладіть її на стільницю, щоб краю тканини виступали рівномірно з усіх боків. У вузлах А і Б відріжте зайву тканину.

Загніть матеріал уздовж довгої сторони більярду, краю матеріалу змастіть клеєм "Момент" і прибийте гвоздиками з кроком приблизно 50 мм. Краї тканини повинні загинатися за стільницю на 10 мм. У вузлах А і Б повторіть операції, здійснені при наклейці підкладки тканини. Тканина натягайте рівномірно, без перекосів.

Установка бортів і луз

Установка на стільницю бортів вимагає великої ретельності і акуратності, так як від цього залежить якість більярду, зокрема розміри отворів луз. При кріпленні бортів необхідно знайти або виготовити відповідний шаблон, брусок товщиною 40,5 мм, що потрібно для контролю за розміром отворів луз. Знадобиться також великий косинець (замість кутника можна скористатися коробкою - аби кут був прямий).

Борти пригвинчують 3. 4 шурупами, попередньо просвердливши в бортах отвори і зробивши в останніх зенковку під головки шурупів, щоб вони не виступали над поверхнею борту

Перевіряємо ще раз розмір луз, але вже більярдною кулею. Якщо куля йде в лузу туго, то, постукуючи молотком по борту, розширюємо отвір лузи. Куля повинна проходити в лузу, ледь зачіпаючи її краю.

Потім доведеться зайнятися виготовленням сіток. Виріжте з якої-небудь сітки прямокутник розміром 120 х 160 мм. Складіть його по довжині і отримаєте прямокутник 80х120 мм. Прошийте або зв'яжіть одну сторону прямокутника довжиною 80 мм товстими нитками повністю, а іншу сторону довжиною 120 мм не більше ніж на 1/3 її довжини (см. Рис. 8). Одягніть сітки незшитим частиною на дротяні скоби за вільні петлі і відкладіть їх поки в сторону.

Покладіть скобу-накладку по центру лузи на планки і намітьте на них шилом центри через отвори в скобі. Зніміть скобу. Тепер ви бачите, як встановити дротяну скобу з сіткою, щоб вона не потрапила під шурупи при закріпленні декоративної скоби.

Проріжте ножем канавки в планках, щоб втопити в них дріт скоби. Забийте дротяну скобу за місцем і закрийте скобою-накладкою, закріпивши останню шурупами. Для того щоб кульки не можуть вискакували з сітки, її вільні краю закріпіть скобочки, зробленими з маленьких цвяхів.

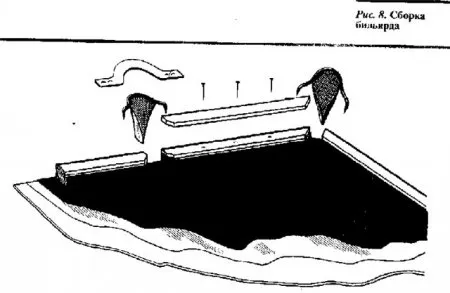

Мал. 8. Збірка більярду

Кий і трикутник

Кий виготовляється з круглої палиці діаметром 25 мм, наприклад, зі старої швабри. Застругівая палицю на конус, весь час перевіряйте, дивлячись в торець палиці, щоб не було кривизни. Застругівать можна як гострим ножем, так і рубанком, постійно повертаючи палицю уздовж осі.

Потім кий обробіть спочатку крупнозернистою, а потім дрібнозернистою шкіркою. Покрийте лаком в 2. 3 шари. На кінець кия наклейте шматочок шкіри, фетру або повсті (рис. 9).

Для того щоб легше було встановлювати кулі на поле на початку гри, зробіть з планок рівносторонній трикутник. Накресліть його на папері, і тоді вам легше буде розмітити місця під обрізку і склейку планок. Відрізані місця зачистите напилком, ошкурьте деталі і склейте їх, закріпивши стики 2 гвоздиками. Покрийте трикутник лаком.

Мал. 9. Кий і трикутник

Трохи про правила

Грають в більярд удвох. Перший удар визначається за жеребом, 15 куль встановлюються трикутником на одній половині поля, а креслення куля - на іншій половині. Якщо гравець не влучив кулею по кулі або куля падає за поле більярду, то грає виставляє на поле додаткову кулю (з виграних), притискаючи його до будь-якого вільного борту. Якщо ще немає виграних куль, то грає йде це в борг. Не можна заштовхувати куля києм в лузу. Б'ють по кулі коротким ударом. Якщо гравець забив кулю в лузу, він отримує право продовжувати гру до тих пір, поки не промаже, після чого в гру вступає інший учасник.

"Зроби сам" № 5/93.
