Саморобні диференціали для мотоблоків салют і фермер як зробити своїми руками за кресленнями
Невід'ємною частиною силового приводу будь-якого транспортного засобу, що має кілька коліс на одній осі, можна вважати диференціал. Призначення цього механізму - розподіл потужності між колесами в залежності від опору коченню, що вкрай необхідно при проходженні поворотів.
Так як колесо, що проходить зовнішню дугу траєкторії повороту, за той же час проходить більший шлях, ніж колесо, наступне по внутрішній дузі, воно повинно обертатися швидше, в іншому випадку відбудеться його пробуксовка.
Таким чином, позбавлена диференціала вісь буде прагнути спрямити свій рух, і цей ефект виражається тим сильніше, чим більше відстань між колесами.
Типи механізмів розподілу потужності
Конструктивно найбільш простим способом розв'язання виникаючої через жорстку зв'язку коліс проблеми є застосування обгінних муфт, які дозволяють колесу обертатися швидше, ніж пріводящае його в рух вісь.
Цей механізм є загальновідомим у всіх своїх варіаціях: як з храповим механізмом (втулка велосипедного колеса), так і з розклиненням роликами (Бендикс електростартера).
Застосовуються обгонні муфти і в силовому приводі ряду автомобілів з підключаються осями. Однак, таке рішення має характерну особливість: при проходженні повороту обгону муфта роз'єднується на колесі, що йде по зовнішньому радіусу, так як воно прагне обертатися швидше приводного вала.
Для полегшення ж входження в поворот, навпаки, велика частина крутного моменту повинна повідомлятися саме йому.
Ця проблема вирішена в класичному шестерним диференціалі. розподіляє потужність обернено пропорційно опору обертання коліс.
Але він і помітно складніше у виробництві, а також вимагає примусової повної або часткової блокування на бездоріжжі, так як в противному випадку перерозподіляє всю потужність на колесо, що буксує.
необхідність диференціала
Багато робіт, вироблені за допомогою мотоблока (наприклад, культивування), припускають його прямолінійний рух. В цьому випадку прекрасно працює жорсткий привід на обидва колеса, значно здешевлює і спрощує мотоблок.
При необхідності частих крутих розворотів мотоблок такого типу потребують застосування помітних фізичних зусиль - одне з коліс буде гальмувати грунтозацепамі, і мотоблок доведеться накренівать, вивішуючи зовнішнє колесо в повітря.
Особливо це важко, якщо мотоблок має широку колію і досить велику вагу.
Прості саморобні конструкції
Як зробити диференціал для мотоблока своїми руками? Як правило, експлуатація мотоблока не вимагає забезпечення тривалого обертання колеса щодо приводний осі.
Завдяки цьому поширені часто звані «полудіфференціальнимі» схеми, які забезпечують можливість вільного повороту колеса щодо осі на певний кут.
Найпростіший механізм в цьому випадку виглядає як кріпиться на осі мотоблока втулка з поперечної прорізом. Всередину цієї втулки вставляється коротка вісь, що фіксується від випадання загорнутим в її тіло через проріз болтом, а вже безпосередньо на вісь кріпиться колесо.
При цьому при русі мотоблока приводная вісь провертає втулку вільно до тих пір, поки задній край прорізи не впреться в болт, і в подальшому через нього передає крутний момент на вісь.
Культивація грунту - це одне з основних агротехнічних заходів, що є обов'язковою частиною річного режиму обробки грунту. Перейшовши за посиланням ознайомитеся зі зручним і практичним культиватором Лоплош.
Від своєчасного і якісного застосування спеціальних засобів при вирощуванні врожаю залежить якість вирощеної продукції, її продуктивність, і, в кінцевому підсумку, віддача від фінансових і фізичних вкладень. Тут дізнаєтеся, як зробити обприскувач своїми руками.
Під час повороту колесо, прагнучи обігнати привід, просуває болт вперед по прорізи, розриваючи передачу крутного моменту, а кут легкого повороту мотоблока залежить від довжини прорізу.
Такі подовжувачі вкрай прості і можуть бути виготовлені верстатникам низької кваліфікації, а тому дешеві і широко поширені. Зазвичай вони виготовляються з декількома додатковими отворами, що дозволяють варіювати ширину колії мотоблока і жорстко пов'язувати колесо з приводний віссю при необхідності.
Креслення цих саморобних диференціалів широко поширені в інтернеті.
Недоліком описаної конструкції є відносно малий можливий кут вільного провороту колеса (не більше 240 градусів), так як поперечний паз сильно знижує загальну міцність механізму, і велике внутрішнє тертя, особливо при неминучому попаданні всередину втулки бруду.
Найбільш часто подовжувачі з вільним ходом використовуються на легких мотоблоки, на зразок Ниви.

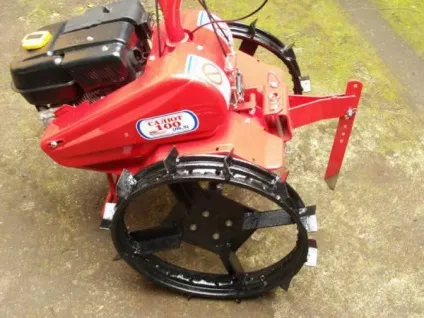

Диференціал до мотоблоків Салют і йому подібних Техас. Прораб. Вікінг. Форза. Садко. Дон. Хутер. Профі. мають відносно велику масу, має дещо складнішу конструкцію, але і більший кут вільного ходу - в межах 330 градусів.
Це забезпечується тим, що зачеплення здійснюється виступами на подовжувачі приводний осі і на закріпленій на ньому вільно обертається ступиці, забезпеченою кульковими підшипниками. Відповідно, маточина може зробити майже повний оборот щодо осі, поки не упреться в протилежний край виступу.
Розгортати мотоблок з такими диференціалами відчутно легше.
Ряд конструкцій дозволяє колесам вільно провертатися щодо осі і більш ніж на один оборот. Наприклад, диференціал мотоблоків «Фермер» являє собою дві муфти. керовані важелями на кермі.
При необхідності власник мотоблока може розчепити потрібну муфту, дозволивши відповідного колесу обертатися як завгодно довго.
загальні поради
Почнемо з найпростішого варіанту у вигляді подовжувача осі з поперечним пазом. Він буде досить надійним, навіть будучи виготовленим з доступною низьковуглецевої сталі.
Сцепляющій складові частини подовжувача болт краще використовувати з головкою під внутрішній шестигранник і фрезерувати паз з шириною, рівній її зовнішньому діаметру.
В цьому випадку, по-перше, відсутні виступаючі частини. здатні намотати на себе траву, по-друге, затягнутий до упору болт НЕ буде розхитуватися згодом.
Зазор між втулкою і подовжує віссю не можна робити занадто малим. так як при виникненні корозії вони прікіснут один до одного. Дуже бажано розмістити на втулці прес-маслянку для безрозбірного мастила конструкції.
Більш складна конструкція з поворотною маточиною також може бути виготовлена з низьковуглецевої сталі, так як вона легко зварюється.
Чистова обробка отворів під підшипники в маточині повинна проводитися після того, як до неї будуть приварені фланець і обмежувач кута повороту через неминуче викривлення деталі при зварюванні.
Самостійне виготовлення диференціала для мотоблока можна назвати технічно складним завданням, і це доводять як досвід безлічі власників садової техніки, так і те, що поширені пропозиції в інтернет-магазинах копіюють спочатку кустарні конструкції.
Вкладені витрати праці само швидко окупляться полегшенням експлуатації мотоблока.
