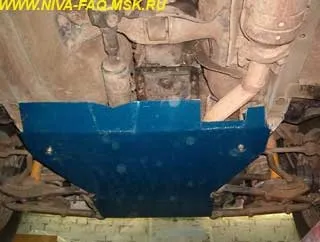

Саморобна захист картера

Довго я збирався спорудити собі захист картера, ось, нарешті, щось зрозумів.

Ось з цієї викрійці я різав лист. викрійку робив з картону, потім перечерчівать, на кшталт розміри все збіглися, і не довелося підганяти захист за місцем.

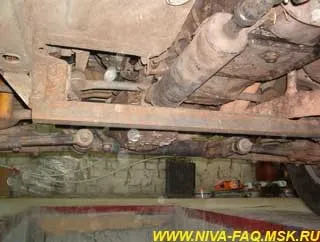

1. Ззаду на кріплення подовжніх тяг закріпив куточок №50, через пластини зі сталі товщиною 4 мм:

2. На куточку, зсередини приварив дві гайки М8.

3. Лист захисту по лініях згину попередньо прорізав балгаркой приблизно на половину глибини, після загину проварюють:

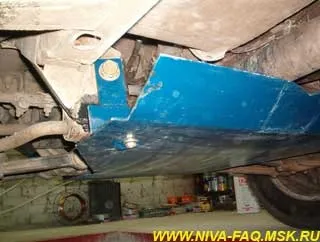

4. Отвори кріплення розмічав за місцем. Два отвори спереду в штатну різьблення:

Одне по центру, кріпив болтом М8 в штатний кронштейн на балці болтом з внутрішнім шестигранником впотай:

Ззаду два болта М8 до гайок на куточку:

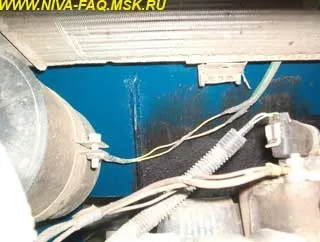

5. Усередині на лобовій частині приварив кілька ребер жорсткості, головне, щоб лівіше і правіше піддону розмістилися, а то зачіпати можуть!

6. Пофарбував так тому, що фарба була і краскопульт.

7. Внутрішню поверхню обмазав мастикою від корозії.

8. Отвір під зливну пробку РПМ не робив. Зняти захист не так довго, та й масло зливати з РПМ не кожен день треба.
