Саморобна діагностика ЕБУ - електрика

Блинк коди. Штука корисна, але без ВАГКОМА не надто зручна і з часом набридає тикатися як сліпе цуценя в роз'єми діодом і дротом.

Орієнтовна електрична схема:

Збираємо всі необхідні інгредієнти для цього проводно-пластмасового салату:
1.Кнопка-контакт.
2.Светодіод 12в
3.Виключатель.
4. Діагностичної роз'єм коричневий.
5. Діагностичної роз'єм чорний.

На зображенні світлодіод відсутній тому якимось чином він спочатку стояв в заглушці ... Але не турбуйтеся що у вас такого немає ... Мій згорів під час тесту)

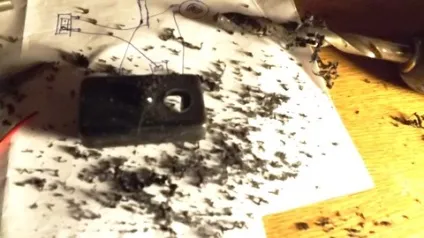

Починаємо різати посадочні місця для наших хлопців під №1 №4 №3.
зи. Я висвердлюють кола свердлом, а решта дорізав гарячим канцелярським ножем, так-же можна пройтися надфілями.

У підсумку вийшло саме те що я собі уявляв)

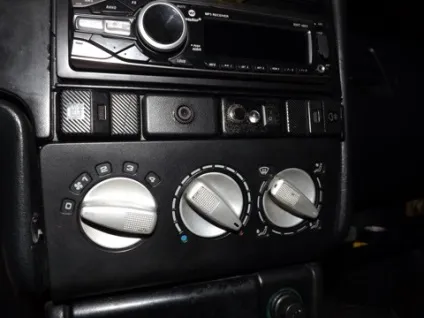

Йдемо встановлювати цей девайс.

підсумок:
Результат саме такй як я очікував.
Підключення зайняло 20 хвилин.
Все працює і функціонує як треба.

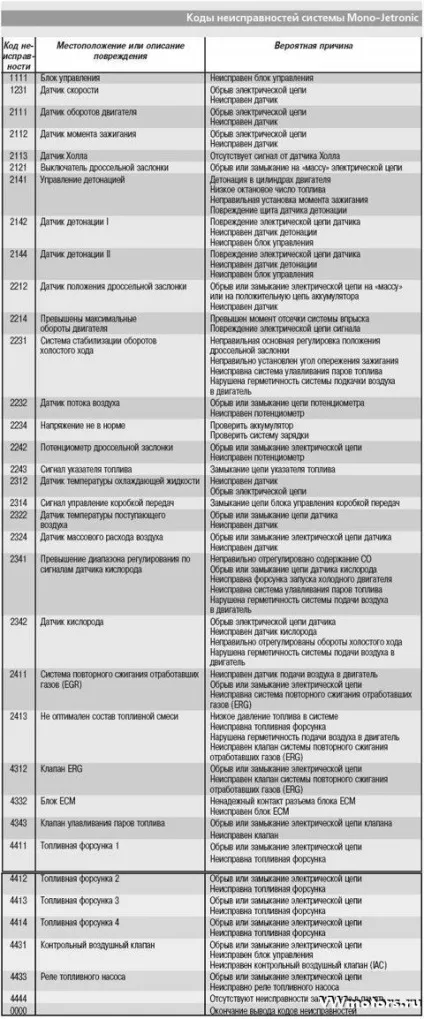

Таблиця кодів помилок ЕБУ
