Дану статтю я хочу присвятити опису створення батарейки в домашніх умовах.

Я звичайно міг вам розповісти про батарейці з лимона (застроміть цинкову і мідну пластинку в лимон - «плюсом» буде мідна, а «мінусом» цинкова, на виході ви отримаєте близько вольта. Можете спробувати), але це не є серьезно.Ібо вона не довговічна і великий струм ви з неї не отримаєте.

А розповісти вам хочу ось про що.

Мідно-цинкової батарейка. вона є найбільш просто з безлічі варіантів (наприклад, мідно-марганцевий елемент, але він набагато складніше в збірці). Мідно-цинковий елемент дає на виході 0,8-0.9 вольта. а максимальний струм безпосередньо залежить від розмірів елемента, тобто, чим більше вам потрібен струм на виході, тим більше повинні бути розміри елемента.

Тепер власного про збірку. На початку розповім »ідеальний» варіант збірки, але цей спосіб не всім подойдет.Ітак, нам знадобиться скляна банка (найдоцільніше, я вважаю, використовувати 0,5 літра), фанерний лист, невеликий мідний лист 1-2 мм завтовшки, скляну трубку (трохи менше висоти банки). цинкову пластину (таку. щоб її можна було зігнути в формі короткої труби діаметром трохи меншим, ніж діаметр банки), мідний дріт (1-2 мм) і гумову трубочку, рівну по довжині висоті банки. А з хімікатів нам потрібна кухонна сіль (НЕ йодованої!) І мідний купорос (продається в будь-якому господарському магазині у вигляді порошку - 15 рублів пачка).

1) Тепер робимо з цинкової пластини трубу (розміри дивіться вище) і залишаємо невеликі вушка для кріплення, потім припаюємо до цинку проводок (якщо немає можливості припаяти, просто просвердлюємо дірку в пластині, добре зачищаємо шкіркою і притискаємо проводок болтом і гайкою. Провід краще взяти в ізоляції).

2) Вирізаємо з мідного листа гурток трохи меншого діаметру, ніж дно банки. Припаюємо до диска мідний дріт (знову ж можна прикрутити) і одягаємо на дріт гумову трубочку.

3) Далі потрібно зробити кришку.Вирезаем два гуртка з фанери - один з зовнішнім діаметром верху банки. інший внутрішнього діаметра.Сбіваем кришку гвоздиками, фарбуємо все лаком або проварюємо шевським варом.Проделиваем отвір в центрі для скляної трубки, два отвори для електродів (мідного гуртка і цинкової пластини) і ще три отвори для кріплення цинкової труби.

4) Все збираємо. Мідний диск повинен не торкатися дна, а бути трохи вище. А цинкова труба повинна починатися на третини банки і не в якому разі не торкатися мідного диска.

5) Робимо 10% -й розчин кухонної солі, наливаємо його в банку, так, щоб до верху залишалося 10-15 мм. Вставляємо кришку з електродами. Вставили. Тепер через трубку засипаємо мідний купорос так, щоб в синій колір забарвилася третину банки (ні в якому разі не збовтуємо і не перемішуємо).

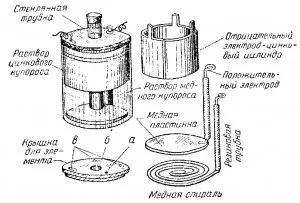

6) Ось і все. тепер замикаємо електроди накоротко, тобто з'єднуємо проводом «плюс» (мідний диск) і «мінус» (цинкова пластинка). Через 10-15 хвилин розмикаємо електроди - батарейка готова до іспользованію.Вот що приблизно у вас повинно вийти:

Елемент прослужить до тих пір. поки не розкладеться або не покриється товстим шаром осадка.Время від часу потрібно доливати електроліт (розчин солі). Така батарейка повинна довго служити.

Тепер варіант цієї ж батарейки. але з підручних засобів.

Нам потрібна мідний дріт (1-2 мм в діаметрі), банку скляна (будь-яка). цинк в будь-якому вигляді (варіанти де дістати покоління було будуть нижче), два мідних проводка в ізоляції і бажано звичайна пластмасова кришка для банки.

Спочатку робимо спіральку з мідного дроту. ось таку (чим більше площа. тим краще):

А тепер про цинк .Коли мені прийшла ідея зробити батарейку. я довго думав де взяти цинк. Обійшов усі будівельні магазини райцентру - ніде його немає і не було ніколи. Потім почав питати у людей, де його можна дістати (варіант виколупати з батарейок готових не підходить, так як в старих цинк вже поганий. А нові шкода псувати, хоча заради інтересу можна), ще з цинку раніше робили тазики, каструлі і т.д .Крім усього іншого цинкові пластинки є в плавких запобіжниках, ось в таких:

Також з цинку роблять ручки всякі і деталі.А ось з деталями найкращий варіант, а власне з майже чистого цинку роблять карбюратори.

Я так і зробив, знайшов старий карбюратор зламаний і вирізав звідти пластинку. Можна його ще переплавити в пластини, цинк плавиться легко, майже як свинець, але я вирішив піти простішим шляхом.

Так, вирізали ми пластину з карбюратора (а це може бути будь-який шматок цинку. Аби якомога більшої площі). Потім добре зачищаємо пластинку шкіркою (що потрібної робити з будь-яким шматком цинку. Який ви будете використовувати в батарейці). Потім потрібно просвердлити дірку в пластині (шматку) і прикрутити (щільно!) До неї шматочок дроту (це буде негативний висновок батарейки).
Ось фото карбюратора звідки я вирізав пластину (карбюратор можна знайти в будь-якому пункті прийому металу або у знайомих):

Потім беремо мідну спіральку і опускаємо її в банку і загинаємо її на кромці, щоб закріпити її. Також чинимо з цинкової пластиною. За різьбі банки накладаємо ізоляційну стрічку (для того щоб електроди міцніше сиділи).

Тепер заливаємо все 10% -м розчином кухонної солі. Насипаємо мідний купорос, так щоб третина забарвилася в синій колір, замикаємо електроди на 15-ть хвилин .Все, батарейка готова. За характеристиками вона звичайно трохи гірше »ідеальної«, але зате набагато простіше у виготовленні. А ось що вийшло у мене:

Всім дякую за увагу. (C) Swamp_Dok
