Сам собі монтер

Монтаж і прийоми роботи з різними середовищами передачі даних, на мій погляд, є однією з найбільш цікавих тем для багатьох користувачів: адже саме вміння працювати з середовищем передачі даних "з нуля" відрізняє досвідченого "сетевика" від початківця.

Цей матеріал, власне кажучи, не призначений для фахівців з монтажу локальних мереж. оскільки в ньому йтиме мова про речі, добре їм знайомих і відомих, - про ази монтажних робіт. Мета її, скоріше, в тому, щоб роз'яснити основні поняття і дати необхідні рекомендації тим, хто, не будучи фахівцем в цій галузі, проте змушений цим займатися, - наприклад, встановлюючи локальну мережу у себе вдома. Установка кабельної системи - не така проста справа, як може здатися на перший погляд. Правильний монтаж роз'єму на кабель дуже важливий, особливо якщо мова йде про кабель на основі витої пари і оптоволоконному кабелі.

Локальна комп'ютерна мережа - це перш за все середовище передачі сигналів. Без середовища передачі мережі не може бути просто за визначенням, як не може бути дихання без повітря. Середу передачі можна умовно розділити на обмежену і необмежену. Обмежена середовище - це, просто кажучи, кабель. Як приклад необмеженої середовища можна взяти відкритий ефір, по якому передає сигнали RadioEthernet.

Як середовище передачі сигналів в локальних мережах, як правило, використовуються:

• коаксіальний кабель;
• кабель на основі витої пари;
• оптоволоконний кабель.

На початку розвитку локальних мереж коаксіальний кабель як середовище передачі був найбільш поширений. Він використовувався і використовується переважно в мережах Ethernet і частково ARCnet. Розрізняють "товстий" і "тонкий" кабелі.

"Товстий Ethernet", як правило, використовується наступним чином. Він прокладається по периметру приміщення або будівлі, і на його кінцях встановлюються 50-омні термінатори. Через свою товщини і жорсткості кабель не може підключатися безпосередньо до мережевої плати. Тому на кабель в потрібних місцях встановлюються "вампіри" - спеціальні пристрої, проколюють оболонку кабелю і під'єднують до його оплетке і центральної жили. "Вампір" настільки міцно сидить на кабелі, що після установки його неможливо зняти без спеціального інструменту. До "вампірові", в свою чергу, підключається трансивер - пристрій, погоджує мережеву плату і кабель. І, нарешті, до трансивер підключається гнучкий кабель з 15-контактними роз'ємами на обох кінцях - другим кінцем він приєднується до гнізда AUI (attachment unit interface) на мережевий платі.

Всі ці складності були виправдані тільки одним - допустима максимальна довжина "товстого" коаксіальногокабелю становить 500 метрів. Відповідно одним таким кабелем можна обслужити значно більшу площу, ніж "тонким" кабелем, максимально допустима довжина якого становить, як відомо, 185 метрів. При наявності деякого уяви можна уявити собі, що "товстий" коаксіальний кабель - це розподілений в просторі Ethernet-концентратор, тільки повністю пасивний і не вимагає харчування. Інших переваг у нього немає, недоліків же хоч відбавляй - перш за все висока вартість самого кабелю (близько 2,5 дол. За метр), необхідність використання спеціальних пристроїв для монтажу (25-30 дол. За штуку), незручність прокладки і т.п . Це поступово призвело до того, що "товстий Ethernet" повільно, але вірно зійшов зі сцени, і в даний час мало де застосовується.

"Тонкий Ethernet" поширений значно ширше, ніж його "товстий" побратим. Принцип використання у нього той же, але завдяки гнучкості кабелю він може приєднуватися безпосередньо до мережевої плати. Для підключення кабелю використовуються роз'єми BNC (bayonet nut connector), що встановлюються власне на кабель, і T-коннектори, службовці для відводу сигналу від кабелю в мережеву плату. Роз'єми типу BNC бувають обтискні та розбірні (приклад розбірного роз'єми - вітчизняний роз'єм СР-50-74Ф).

Для монтажу роз'єму на кабель вам буде потрібно або спеціальний інструмент для обтиску, або паяльник і плоскогубці.

Кабель необхідно підготувати такий спосіб:

Зазначу, що вітчизняний роз'єм СР-50 монтується приблизно так само, за винятком того, що обплетення в ньому закладається в спеціальну розрізну втулку і закріплюється гайкою. У деяких випадках це може виявитися навіть зручніше.

Кабелі на основі кручений пари

Розетка на 2 порти

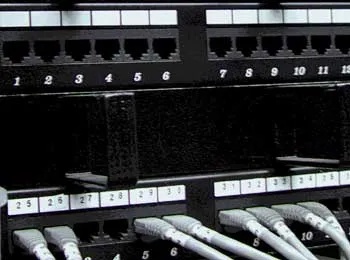

Патч-панель, або панель з'єднань, являє собою групу розеток RJ-45, змонтованих на пластині шириною 19 дюймів. Це стандартний розмір для універсальних комунікаційних шаф - реків (rack), в яких встановлюється обладнання (концентратори, сервери, джерела безперебійного живлення тощо). На зворотному боці панелі змонтовані з'єднувачі, в які монтуються кабелі.

Кабелі з багатожильними гнучкими провідниками використовуються в якості пасивне, тобто сполучних кабелів між розеткою і мережевою платою, або між розетками на панелі з'єднань або кросі. Кабелі з одножильний провідниками - для прокладки власне кабельної системи. Монтаж роз'ємів і розеток на ці кабелі абсолютно ідентичний, але зазвичай кабелі з одножильний провідниками монтуються на розетки робочих місць користувачів, панелі з'єднань і кроси, а роз'єми встановлюють на гнучкі з'єднувальні кабелі.

Як правило, застосовуються такі види роз'ємів:

Залежно від того, що з чим потрібно комутувати, застосовуються різні пасивне: "45-45" (з кожного боку по роз'єму RJ-45), "110-45" (з одного боку S110, з іншого - RJ-45 ) або "110-110".

1. Акуратно обріжте кінець кабелю. Торець кабелю повинен бути рівним.

2. Використовуючи спеціальний інструмент, зніміть з кабелю зовнішню ізоляцію на довжину приблизно 30 мм і обріжте нитка, вмонтовану в кабель (нитка призначена для зручності зняття ізоляції з кабелю на велику довжину). Будь-які пошкодження (надрізи) ізоляції провідників абсолютно неприпустимі - саме тому бажано використовувати спеціальний інструмент, лезо різака якого виступає рівно на товщину зовнішньої ізоляції.

3. Акуратно розведіть, розплетіть і вирівняйте провідники. Вирівняйте їх в один ряд, при цьому дотримуючись колірну маркування. Існує два найбільш поширених стандарту з розведення квітів по парам: T568A (рекомендований компанією Siemon) і T568B (рекомендований компанією ATT і фактично найбільш часто вживаний).

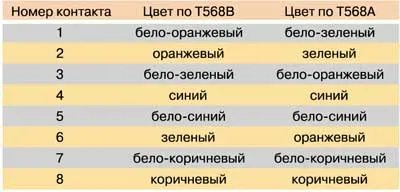

На роз'ємі RJ-45 кольору провідників розташовуються так:

Провідники повинні розташовуватися строго в один ряд, без нахлестов один на одного. Утримуючи їх однією рукою, інший рівно обріжте провідники так, щоб вони виступали над зовнішньою обмоткою на 8-10 мм.

4. Тримаючи роз'єм засувкою вниз, вставте в нього кабель. Кожен провідник повинен потрапити на своє місце в роз'ємі і впертися в обмежувач. Перш ніж обжимати роз'єм, переконайтеся, що ви не помилилися в розводці провідників. При неправильної розводці крім відсутності відповідності номерам контактів на кінцях кабелю, легко виявляється за допомогою найпростішого тестера, можлива більш неприємна річ - поява "розбитих пар" (splitted pairs).

Для виявлення цього шлюбу звичайного тестера недостатньо, так як електричний контакт між відповідними контактами на кінцях кабелю забезпечується і на вигляд все начебто нормально. Але такий кабель ніколи не зможе забезпечити нормальну якість з'єднання навіть в 10-мегабитной мережі на відстань більше 40-50 метрів. Тому потрібно бути уважним і не поспішати, особливо якщо у вас немає достатнього досвіду.

5. Вставте роз'єм в гніздо на обжімочном пристосуванні і обіжміть його до упору-обмежувача на пристосуванні. В результаті фіксатор на роз'ємі встане на своє місце, утримуючи кабель в роз'ємі нерухомим. Контактні ножі роз'єму вріжуться кожен в свій провідник, забезпечуючи надійний контакт.

Аналогічним чином можна здійснити монтаж роз'ємів RJ-11 і RJ-12, використовуючи відповідний інструмент.

Для монтажу роз'єму S110 спеціального обжімочного інструменту не потрібно. Сам роз'єм поставляється в розібраному вигляді. До речі, на відміну від "одноразових" роз'ємів типу RJ роз'єм S110 допускає багаторазову розбирання та складання, що дуже зручно. Послідовність дій при монтажі наступна:

1. Зніміть зовнішню ізоляцію кабелю на довжину приблизно 40 мм, розведіть в сторони пари провідників, які не розплітаючи їх.
2. Закріпіть кабель (в тій половинці роз'єму, на якій немає контактної групи) за допомогою пластмасової стяжки і відріжте вийшов "хвіст".
3. Акуратно укладіть кожен провідник в органайзер на роз'ємі. Чи не розплітає пару на більшу, ніж потрібно, довжину - це погіршить характеристики всього кабельного з'єднання. Послідовність укладання пар звичайна - синя-помаранчева-зелена-коричнева; при цьому світлий дріт кожної пари укладається першим.
4. Гострим інструментом (бокорезами або ножем) обріжте кожен провідник по краю роз'єму.
5. Встановіть на місце другу половинку роз'єму і руками обіжміть її до замикання всіх фіксаторів. При цьому ножі контактної групи вріжуться в провідники, забезпечуючи контакт.

Пристосування для зняття ізоляції і обтиску роз'єму

Оптоволокно, як зрозуміло з його назви, передає сигнали за допомогою імпульсів світлового випромінювання. Як джерела світла використовуються напівпровідникові лазери, а також світлодіоди. Оптоволокно підрозділяється на одно- і многомодовое.

Багатомодове волокно має більший діаметр - 50 або 62,5 мікрона. Цей тип оптоволокна найчастіше застосовується в комп'ютерних мережах. Більша загасання в багатомодового волокна пояснюється більш високою дисперсією світла в ньому, через яку його пропускна здатність істотно нижче - теоретично вона становить 2,5 Гбіт / с.

Для з'єднання оптичного кабелю з активним обладнанням застосовуються спеціальні роз'єми. Найбільш поширені роз'єми типу SC і ST.

Монтаж з'єднувачів на оптоволоконний кабель - дуже відповідальна операція, яка потребує досвіду і спеціального навчання, тому не варто займатися цим в домашніх умовах, не будучи фахівцем. Якщо вже вам "приспічило" будувати мережу з використанням оптоволокна, легше придбати кабелі з з'єднувачами. Втім, з огляду на вартість кабелю, з'єднувачів, а також активного обладнання для оптики, можна припустити, що в домашніх і невеликих ЛВС це обладнання буде використовуватися ще нескоро.
