Сальники натискні, сальники натискні
сальники натискні
Сальники натискні використовуються при пропуску металевих труб з умовним проходом трубопроводу від діаметра 50мм до 1400 мм.
Завод "Северозапад" випускає два основних кліматичних виконання сальників для використання в неагресивної середовищі:
- для експлуатації при температурі навколишнього середовища від -40 до +40 ºС - У1;
- для експлуатації при температурі навколишнього середовища від -60 до +40 ºС - ХЛ.
Сальники натискні Ду 50 (ТМ-93)

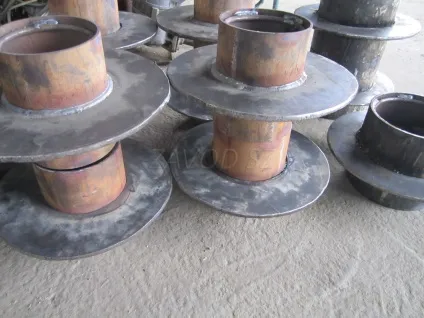

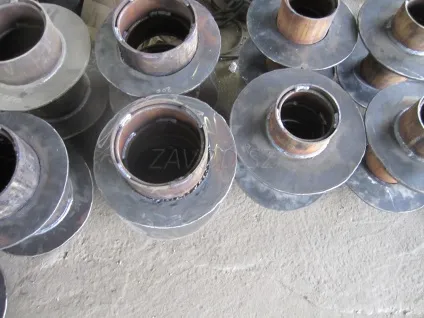

Сальник нажимной ми виготовляємо з сталей і сплавів самих різних марок, в залежності від типу речовини, який планується транспортувати по даному трубопроводу і очікуваних кліматичних умов експлуатації.
Його вибирають таким чином, щоб товщина стіни, через яку він буде протягується, була менше або дорівнює довжині корпусу сальника. Корпус самого сальника монтується в опалубку при її бетонуванні.
З метою запобігання від можливих пошкоджень його приварюють до вертикальної або горизонтальної арматури, яка зазвичай проходить поруч.
Сальники натискні Ду 50 (ТМ-95)
Під час закладки корпусу сальника в стіну будівлі або споруди, в отвір для гвинта фланця сальника ставлять тимчасові пробки, що виготовляються з каната, пеньки та інших матеріалів.
Сальники натискні Ду 50 (ТМ-96)

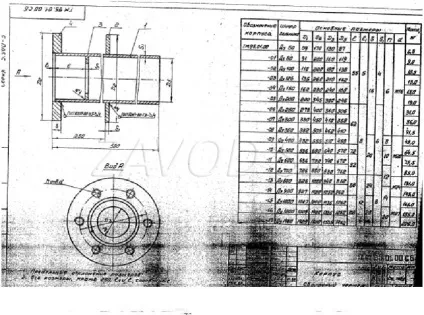

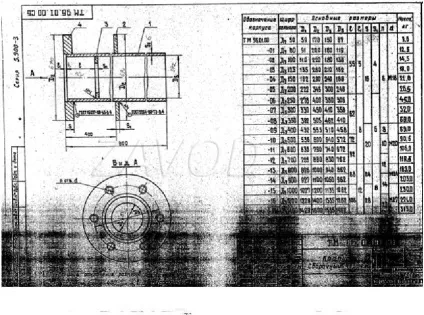

Креслення сальника нажимного Ду 50. Ду 1400 (ТМ-96)
Застосовувані нашою компанією сучасні технології дозволяють виробляти сальники натискні в повній відповідності з вимогами замовника.
Ми цінуємо свою роботу і для нас важливо, щоб, звернувшись до нас за допомогою, ви назавжди зберегли бажання звернутися до нас знову!

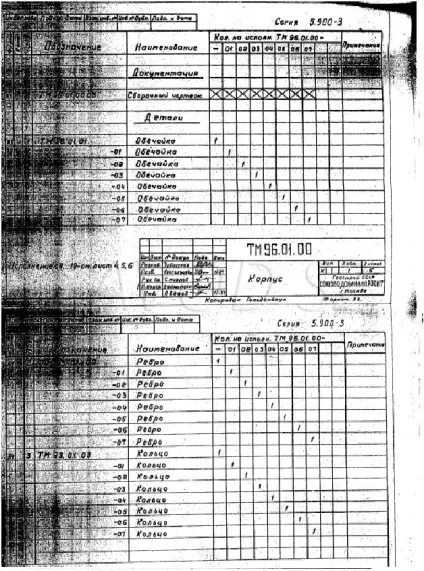

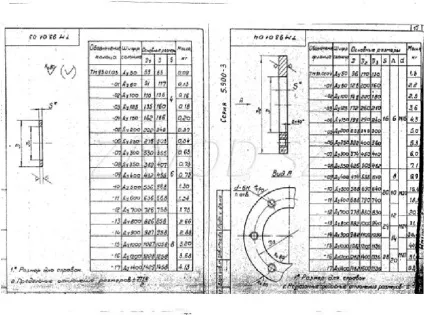

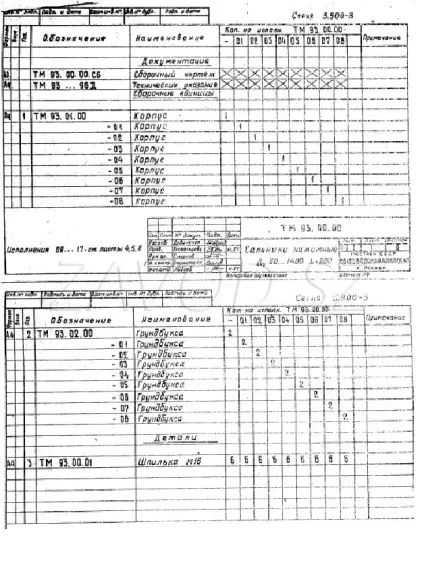

Серія 5.900-3. Нажімниє сальники Ду50 ... 1400 для пропуску через стіни споруд труб
Робочі креслення
склад серії
У даній серії розроблялися сальники натискні, довжина корпусу яких складає 200, 300, 500 і 800 мм. Їх завдання - пропуск труб з металу через стіни. Умовний прохід Ду 50. 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм.
Шифр сальника відповідає Ду труби, яка через нього пропускається.

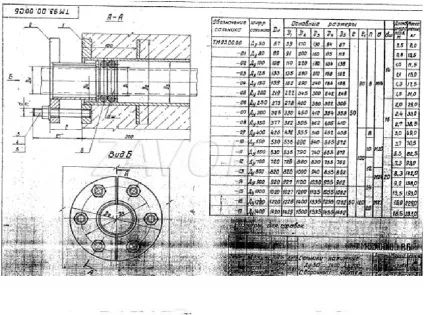

конструкція сальника
Сальник нажимной конструктивно складається з таких елементів:
Корпус закладається безпосередньо в стіну. Простір, який залишається між сальником і трубою, яка пропускається через нього, заповнюється спеціальною набивкою щоб уникнути пустот. У ємнісних спорудах для питної води використовується набивка Х6С (ГОСТ 5152-77), це суха бавовняна набивка з одношаровим обплетені сердечника. У спорудах для промислової води застосовується марка набивання ЛП (ГОСТ 5152-77), це набивка з луб'яного волокна, просоченого антифрикційним складом, волокно також графітованої, з одношаровим обплетені сердечника. Може використовуватися і гумовий шнур (ГОСТ 6467-79).
Герметизація з'єднання досягається завдяки підгорнутим набивання завдяки грундбуксе між трубою і корпусом сальника. Для більшої зручності установки грундбукса виконується з двох половин.
фарбування
Трубу, яка пропускається через сальник по довжині сальника, грундбуксу і поверхню сальника, яка не стикається з бетоном, забарвлюється в три шари лакофарбового покриття по одному шару грунту ХС-010 (ГОСТ 9355-61).
Вибір і установка сальника
Нажимной сальник вибирається таким чином, щоб корпус сальника дорівнював або більше товщини стіни. Корпус закладається в опалубку в процесі бетонування. Для запобігання корпусу від зсуву його слід надійно закріпити і приварити до арматури, яка проходить поруч горизонтально або вертикально.
При закладенні корпусу в стіну в різьбові отвори фланця корпусу ставляться тимчасові пробки.
Замовляючи матеріали для виготовлення сальника слід вибирати потрібний тип сальникової набивки відповідно до специфікації.
Техніко-економічні показники
Максимально можливі кутові і вертикальні переміщення труб, які пропускаються через сальники, щодо осі корпусу даються в таблиці 1. Маса металевої конструкції і їх кошторисна вартість даються в таблиці 2.
Кошторисна вартість сальників визначена за збірником єдиних районних одиничних розцінок на будівельні конструкції і роботи. Збірник 22. Водопровід - зовнішні мережі, видання 1983 року.
При розробці серії врахований досвід монтажу та експлуатації натискних сальників в спорудах водопостачання і каналізації
