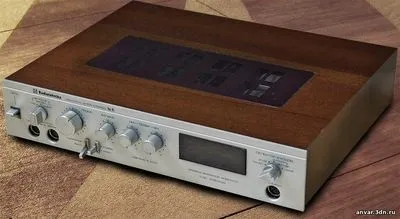

Воскресіння підсилювача "Радіотехніка У-101 стерео"

Героєм нашої сьогоднішньої статті буде не що інше, як підсилювач «Радіотехніка У-101», який потрапив до мене виключно з бажання його власника розібратися в причинах шумів при тривалому прослуховуванні аудіозаписів. Ну і взагалі, чомусь власник захотів, щоб я його перебрав від і до.

Для початку наведу технічні характеристики цього дива радянської техніки:

• Номінальна вихідна потужність, Вт: 20 Вт / канал.
• Число каналів: 2.
• Номінальний діапазон відтворюваних частот, Гц. 20. 20 000
• Номінальна вхідна напруга, мВ:
• звукознімача: 2
• інших: 200
• Коефіцієнт гармонік в номінальному діапазоні частот: не більше 0,3%. ,
• Відношення сигнал / фон, дБ: 60
• Відношення сигнал / шум (зважений), дБ: 83 (при вихідній потужності 50 мВт)
• Споживана потужність, Вт. 80
• Габарити, мм: 430x330x80

Для початку потрібно було його послухати. Після включення виявилося, що на додачу до всього у підсилювача якось відсутній вихід на одному з каналів. Найстрашніша думка, що промайнула в той момент в голові - вигорів один з каскадів крайового підсилювача.

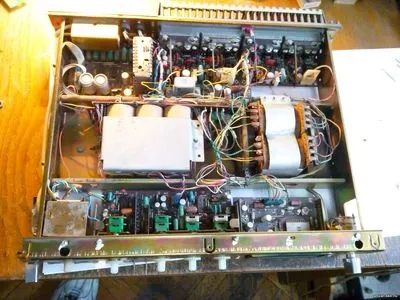

Насамперед, було вирішено зняти дерев'яний декоративний корпус підсилювача, під яким виявилася рамна конструкція із закріпленими на ній блоками.

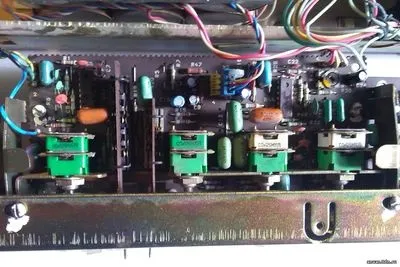

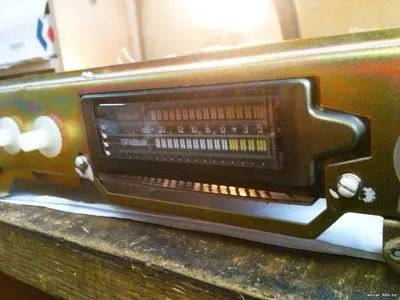

Передня панель, з боку шкали.

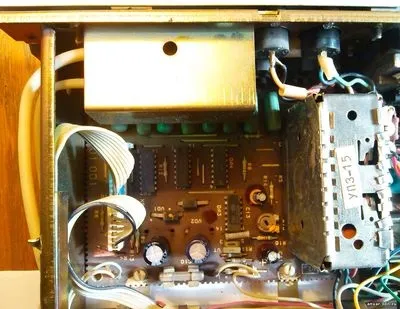

Розповідати, що за блоки і для чого вони потрібні, я особливо не буду - це не підручник по звукотехніці, а якийсь огляд з порадами по ремонту підсилювача. На малюнку нижче я просто розписав, де який блок, щоб Новомосковсктель мав уявлення про те, з чим він має справу.

Увага! Після зняття корпусу слід бути уважним і обережним при роботі з включеним підсилювачем - можна ненароком нарватися на 220 В прямо з розетки і отримати удар струмом або просто померти. Всю відповідальність за Ваші дії несете Ви самі!

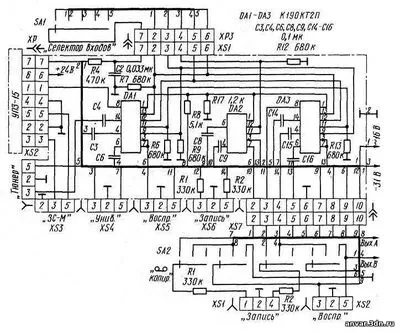

Пошук несправності з непрацюючим каналом слід починати шукати з плати комутації. Для цього необхідно переконатися, що на плату комутації приходить сигнал з джерела сигналу. Джерело підключається до універсального входу. Селектор входів переводиться в положення «Унів.». Джерелом може служити генератор сигналів, радіоприймач, плеєр або щось в цьому роді. Головне щоб співало і базікало і мало аудіовихід. Після цього, ті, хто є щасливим володарем осцилографа, відстежують приходить сигнал за допомогою цього самого осцилографа. У кого його немає - беремо динамік з двома довгими проводками, один опускаємо на масу, а другим методично, як і за допомогою осцилографа починаємо прослуховувати проходження сигналу. На малюнку нижче наведена принципова схема плати комутації.

Якщо сигнал є скрізь, то наступний наш пункт - передпідсилювач, який, як виявилося, поєднаний з темброблоком.

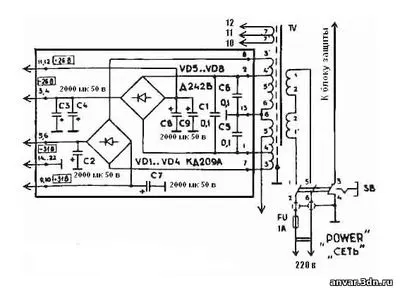

Слід відразу зазначити, що не зайвим буде перевірити струмопровідні дроти, так як якщо на якийсь блок не надходить харчування, то і працювати він ні за які "ну будь ласка" не буде. Робити це слід обережно, орієнтуючись за схемами, інакше можна наштовхнутися на провід з напругою 220В. Тоді підсилювач, можливо, вам вже не знадобиться.

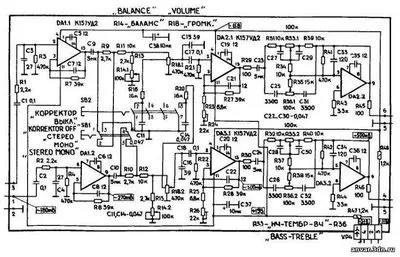

Отже, після перевірки харчування і плати комутації, перевіряємо передпідсилювач і темброблок. Методи перевірки ті ж що і минулого разу. Схема темброблока і зовнішній підсилювач приведена нижче.

Від плати темброблока і зовнішній підсилювач сигнали надходять, власне, на УМЗЧ. Тут доведеться повозитися, так як підсилювач транзисторний, і перевіряти проходження сигналу доведеться після кожного каскаду посилення, причому на включеному підсилювачі. Незайвим буде і в цьому випадку перевірити надходження відповідного харчування на плату підсилювача.

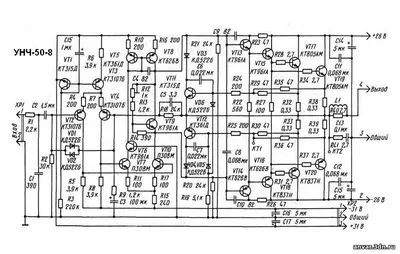

Якщо з харчуванням все нормально, починаємо відслідковувати проходження сигналу користуючись наведеною нижче схемою:

Увага! Попереджаю ще раз! Будьте обережні при роботі на включеному підсилювачі! Можливе ураження електричним струмом 220В! Ви самі несете відповідальність за свої дії!

Тому, досить буде перевірити осцилографом (або динаміком) перший і останні каскади. На підсилювач при цьому повинен подаватися звуковий сигнал. Якщо все добре, і сигнал проходить, а ви на виході чуєте посилений звуковий сигнал, що подається зі входу - то, наш наступний і сподіваюся, останній пункт - блок захисту від перевантаження. А якщо раптом, сигналу на виході немає - доведеться пошукати непрацюючий транзистор вже конкретніше. Так, я мало не забув згадати - необхідно також перевірити ємності конденсаторів на виході підсилювачів.

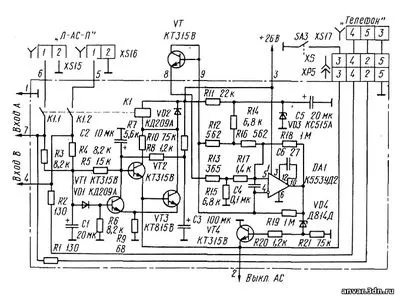

Отже, останній блок, і передостанній черговий абзац. Блок захисту призначений для захисту вихідних каскадів підсилювачів від перевантаження (і від дуже "умілих" рук в тому числі!). При включенні підсилювача відбувається замикання реле блоку захисту (почується характерне клацання всередині підсилювача). Якщо реле не замкнулося - перевірте, для початку, підводиться чи харчування до плати захисту чи ні. Якщо так, все підключено, а клацання не було, значить блок захисту несправний. Схемка даного блоку наведена нижче:

І наостанок: якщо міняєте ємності не забувайте про номінальну напругу конденсаторів: воно має дорівнювати тому, що вказано на схемі або на корпусі якого замінюють конденсатора, або вище. Інакше, ємність перегріється і вийде з ладу, влаштувавши при цьому фейрверк!
