САБВУФЕР Рогожин СВОЇМИ РУКАМИ

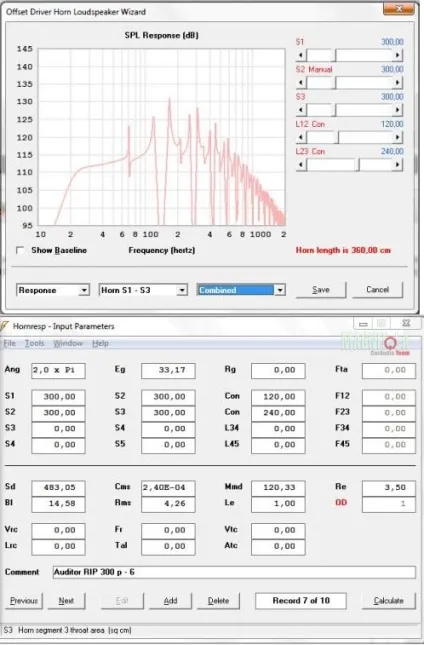

Прицільна АЧХ була такою:

Нагадаю, це у відкритому просторі, тому в салоні я отримав закономірний горб в районі 30-35 герц Будинки - грав чарівно. Але потрібного підсилювача для такої дурепи я ще додому не придбав. Потім зберу. І лабіринт додому зроблю, тумбу, шоб до 20 герц валив

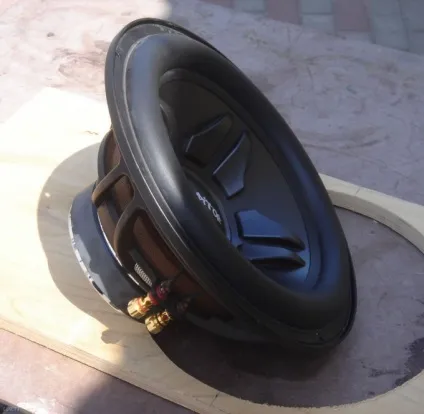

Повернемося до практики, ось вам міні-фотозвіт, чо я налобзіл:

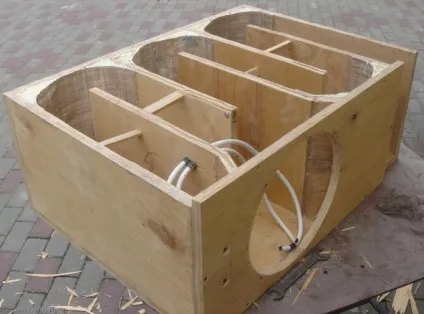

від так виглядає сабвуфер Рогожина зсередини:

Повороти заокруглені лінолеумом, а порожнини запінили. Пекельної міцності тут не потрібно, це не ящик, а хвилевід, і тиску тут особливого не очікується. На майбутнє собі і раптом ще комусь - фанеру теж товсту брати не потрібно. На цей ящик, наприклад, пішов лист 18-шки. Конструкція сама по собі вся з розпірок-перегородок. Вийшла надмірно жорстка і надмірно важка хрень, додому я ще таку б зрозумів, але не в авто.

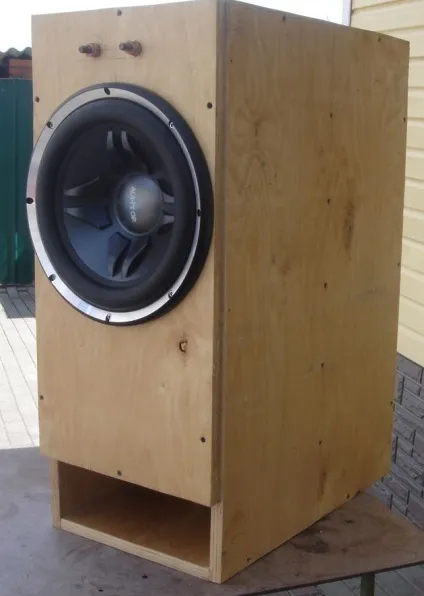

Ось чо вийшло. Шпильки з різьбою над Діном - це клеми

Як грає розповідати?
Грає - потрясно! Дав собі раду ні в одному із запропонованих йому жанрів, від року, до трансу і негрів. Наполеглива швидка подача, бас чіткий, рельєфний, без гудеж. Гучності - хапає за очі, коли слухаєш його в авто, просто не віриться, що там всього 300 ват. Низ такої, що іноді звуку немає, а трясеться все, включаючи власний зад.
Горб на 30-ке довелося "спиляти" еквалайзером, ну а щто робити.

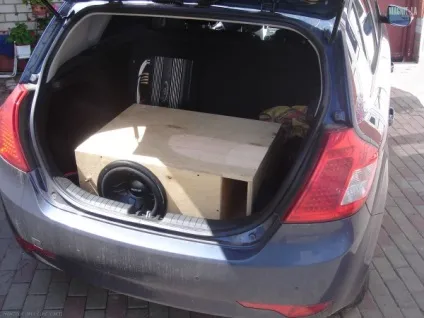

Їздив з ним три тижні. За цей час дин розім'явся і помітно додав у швидкості гри і м'якості. Враження від саба - просто чарівні. Але він займає весь багажник!

А тому сьогодні був розібраний на дошки.

Знайшлися бажаючі на креслення, вибачте, я тільки в фотошопі можу%)

Щоб від 20 грав які зміни потрібні розпиши, будь ласка.
Ну ось дивись, перетин каналу тут близько 300 кв.см. Довжина каналу 87 см + 173 см в різні боки від динаміка. Нестрого кажучи, довжина каналу задає частоту настройки резонатора. Беру hornresp. рухаю повзунки, до двадцятки виходжу, якщо при цьому ж перерізі, канал стає 120 + 240 см. Заодно АЧХ набуває потрібний нам нахил, який буде виправлений салоном авто Натисніть на зображення для збільшення
