Рульова рейка ваз 2110 регулювання і ремонт
При виявленні невластивих звуків або постукувань під час пересування по горбистій місцевості або нерівномірним ділянках дороги буде потрібно самостійно підтягти рульову рейку. Нижче детально розглянуто, як виконуються регулювання рульової рейки і її ремонт.
Демонтаж рульової рейки
Щоб відрегулювати цю деталь автомобіля, рекомендується повністю демонтувати її. Для цього будуть потрібні наступні інструменти:
В першу чергу потрібно заглянути в салон, знайти місце кріплення карданного шарніра, який розташований в нижній передній частині автомобіля, і розкрутити гайки, що кріплять його до валової шестірні в конструкції рульової колонки. При провертанні болта потрібно підтримувати його іншим ключем із зворотного боку.
Після цього перемикайтеся на підкапотний простір, де потрібно розкрутити металовироби кріплення пильовика рейок. Ця деталь прикріплена однієї гайкою зверху і двома гайками знизу. Потім потрібно обережно вивільнити і витягнути пильовик.
За допомогою надійного домкрата необхідно підняти фронтальну частину кузова ВАЗ 2110 і зняти обидва колеса. Рейка рульова не може бути демонтована без попереднього видалення рульових тяг. Для цього перш за все потрібно прибрати стопорну пластинку, розташовану на кріпленні рульових тяг. Ви побачите 2 болта, які фіксують ці деталі, їх потрібно розкрутити.
Гайковим ключем на 13 потрібно відкрутити гайки, що закріплюють рульовий механізм до переднього щитка за допомогою скоб. Після цього просуньте рейку вперед, вивільняючи валову шестерню з отвору переднього щитка. Тепер запчастина можна зняти легким рухом.
Регулювання, зворотна зборка і заміна на ВАЗ 2110
Щоб відрегулювати рульову рейку, необхідно попередньо надійно закріпити її в лещатах. Для виключення ймовірності її розгойдування рекомендується використовувати дерев'яні бруски як прокладки між деталлю і лещатами. Приступаючи до регулювання, потрібно взятися руками за рейкові тяги і посувати їх з боку в бік. Це допоможе вам виявити наявність і величину люфту. Для виправлення зазору вам знадобиться спеціальний гранований ключ. Вставивши його в отвір, потрібно повернути ключ на 10-20 ° проти годинникової стрілки.

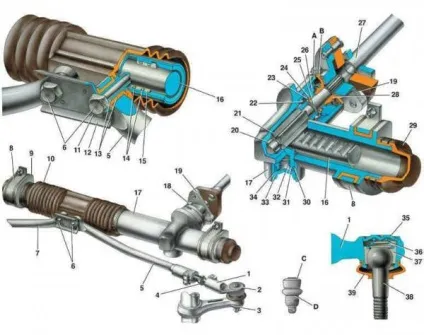

Рульовий механізм в зборі з приводом.
1 - наконечник рульової тяги; 2 - кульовий шарнір наконечника; 3 - поворотний важіль; 4 - регулювальна тяга; 5 і 7 - внутрішні наконечники рульових тяг; 6 - болти кріплення рульових тяг до рейки; 8 - скоба кріплення рульового механізму; 9 - опора рульового механізму; 10 - захисний чохол; 11 - стопорная пластина; 12 - сполучна пластина; 13 - резинометаллический шарнір; 14 - демпфирующие кільця; 5 - опорна втулка рейки; 16 - рейка; 17 - картер рульового механізму; 18 - стягнутий болт; 19 - фланець еластичної муфти; 20 - роликовий підшипник; 21 - приводний шестерня; 22 - кульковий підшипник; 23 - стопорне кільце; 24 - захисна шайба; 25 - кільце ущільнювача; 26 - гайка підшипника; 27 - проміжний вал рульового управління; 28 - пильовик; 29 - захисний ковпачок; 30 - кільце ущільнювача упору; 31 - упор рейки; 32 - пружина; 33 - гайка упору; 34 - стопорне кільце гайки упору; 35 - заглушка; 36 - пружина вкладиша; 37 - вкладиш кульового пальця; 38 - кульовий палець; 39 - захисний ковпачок; А, В - мітки на пильовику і картері; C, D - поверхні на кульовому шарнірі і поворотному важелі
Дотримуючись інтервал, потрібно кожен раз перевіряти величину люфту до тих пір, поки він повністю не зникне. Варто враховувати, що зайва перетяжка вкрай небажана, оскільки є ймовірність ускладнити обертання рульової колонки. По завершенні підстроювання потрібно закерніть гайку упору, обминути різьблення картера.
Цей метод регулювання вважається офіційним, оскільки він описаний в технічному керівництві для ВАЗ 2110. Якщо ви демонтували деталь і виявили, що вона прийшла в непридатний стан, доцільно замінити її повністю. Незалежно від того, встановлюєте ви стоковий деталь або нову, збірка механізму здійснюється однаково.
Перед монтажем необхідно прокрутити валову шестерню до упору в праву або ліву сторону за допомогою плоскогубців. Потім потрібно прокрутити її до упору в зворотну сторону. В результаті лиска на валовий шестірні повинна розміститися прямо по ходу машини в вертикальному положенні. Тепер можна встановити рульову рейку в необхідній послідовності. Все робиться так само, як і при розбиранні, з точним дотриманням зворотного порядку.
Метод підтяжки рейки без демонтажу
Для того щоб підтягнути рульову рейку на ВАЗ 2110 без її демонтажу, необхідно підшукати або придбати особливий накидний ключ восьмигранної форми на 17. Як і в попередньому випадку, автомобіль потрібно загнати на естакаду або підняти за допомогою домкрата. Переконайтеся, що машина тримається надійно, оскільки вам доведеться працювати під нею.
Перш за все потрібно демонтувати захист двигуна. Потрібно взяти викрутку і налагодити хороше освітлення в просторі під автомобілем. Залезьте під машину з тильного боку підрамника і дістаньтеся до рульового механізму. Знайдіть місце перетину рейки і рульового вала, там ви виявите невелику гайку, за допомогою якої можна відрегулювати механізм.
Варто враховувати, що в цьому місці також знаходиться пробка, яка має схожу форму. Тому перед початком роботи потрібно гарненько очистити цю площину від забруднень. Гайка має восьмигранну форму, і до неї підходить особливий ключ. Саме на цей фактор слід орієнтуватися при пошуках.
Якщо регулювання цієї деталі виконується вперше, ви виявите на ній ковпачок з пластика зеленого кольору, який встановлюється на заводі при виробництві автомобіля. Його можна легко зняти за допомогою викрутки, головне - не перестаратися, оскільки ковпачок досить крихкий і легко ламається.
Після демонтажу ковпачка необхідно вставити гайковий ключ в восьмигранний отвір і відрегулювати рейку. Схема підтяжки гайки залишається незмінною. Регулювання виконується за тими ж правилами, що і при розбиранні. При цьому Тугість гайки потрібно розраховувати, виходячи з сили стуку, що виникає при наїзді на перешкоди. Немає необхідності провертати її до упору, досить усунути виникає шум.
Для перевірки результату ваших зусиль буде потрібно різким рухом провернути рейку в будь-яку сторону. Якщо стукіт або шум відсутній, регулювання успішно завершена. Тепер можна надіти ковпачок назад. Процедура регулювання рульової рейки на ВАЗ 2110 займає не більше 30 хвилин. Цей інтервал актуальний для ситуацій, коли рейка регулюється вперше. При необхідному досвіді процес підстроювання займає набагато менше часу.
Більшість автосервісів відмовляє в цій послузі, оскільки подібна несправність є незначною, відповідно, вона дуже дешева. З цієї причини рекомендується навчитися підтягувати рульову рейку самостійно. Після першої спроби ви зрозумієте, що процес регулювання рейки елементарний і не вимагає професійних знань.
Демпфер рульової рейки: переваги
На багатьох автомобілях іноземного виробництва при наїздах на виступи або ями віддача на рульову колонку не передається. Це досягається завдяки гідропідсилювачу керма і демпфера рульової рейки. Якщо перший пристрій є практично на всіх автомобілях, друге зустрічається тільки на деяких моделях.
Демпфер рульової рейки призначений для двосторонньої амортизації. Найчастіше його встановлюють на позашляховики і дорогі автомобілі преміум-класу з заднім приводом. Пристрій допомагає зберегти положення керма при їзді по гравію або подоланні важкопрохідних ділянок.
На ВАЗ 2110 такий пристрій не передбачено, але його можна придбати і замовити установку в автосервісі. Робити монтаж самостійно не рекомендується, оскільки демпфер потрібно надійно закріпити і облаштувати захист рульової рейки. В іншому випадку рульовий механізм швидко розхитається, і вам доведеться витратити чимало коштів на його відновлення.
Установка демпфера на ВАЗ 2110 дає певні переваги. При перетині нерівномірною місцевості віддача на рульову колонку пом'якшується на 30 відсотків. При цьому рівень шуму підвіски знижується в кілька разів. Якщо відсутній балансування, при гальмуванні на високій швидкості вібрація коліс перестає давати віддачу на кермо.
