Ручна граната РГД-5

Розробка ручної осколкової гранати дистанційної дії РГД-5 була розпочата в 1950-і роки. У 1954 році граната РГД-5 була прийнята на озброєння Радянської армії.

За зовнішнім виглядом граната РГД-5 нагадує французьку гранату OF зразка 1915 року, польську наступальну гранату Z-23 і німецьку гранату М-39.

Граната РГД-5 призначається для ураження живої сили противника в ближньому бою (під час атаки, в окопах, сховищах, населених пунктах, в лісі, в горах і т.п.), як в наступі, так і в обороні.

Граната РГД-5 складається з корпусу, розривного заряду і запалу.

Корпус гранати служить для утворення осколків при розриві гранати, в якому поміщається розривний заряд.

Корпус має дві частини: верхню і нижню, з'єднаних між собою закачуванням.

Верхня частина корпусу складається із зовнішньої оболонки, званої ковпаком, вкладиша ковпака і трубки.

пристрій гранати РГД-5:

1 - розривний заряд; 2 - корпус; 3 - ковпак;

4 - вкладиш ковпака; 5 - трубка для запалу;

6 - манжета; 7 - запал; 8 - піддон;

9 - вкладиш піддона.

Трубка служить для з'єднання гранати із запалом і герметизації розривного заряду. Вона з'єднується з ковпаком за допомогою манжети, що забезпечує герметичність їх з'єднання. Для запобігання трубки від забруднення в неї угвинчується пластмасова пробка. При підготовці гранати до метання пластмасова пробка замінюється запалом.

Нижня частина корпусу складається із зовнішньої оболонки, званої піддоном, і вкладиша піддона.

На корпусі гранати чорною фарбою наноситься маркування: скорочена назва гранати (РГД-5), номер партії, шифр року спорядження, номер заводу і позначення вибухової речовини (Т).

Розривний заряд складається з тротилу і призначається для дроблення корпусу гранати на осколки. Вага розривного заряду становить 110 гр.

Наведена площа розсіювання осколків становить 28 - 32 м2. Радіус розльоту забійних осколків гранати не перевищує 20 м.

Спочатку граната РГД-5 комплектувалася уніфікованим запалом УЗРГ, який застосовувався також на гранатах Ф-1 і РГ-42. Час горіння порохового сповільнювача запала становить 3,2 - 4,2 сек.

Запал гранати УЗРГ (уніфікований запал ручної гранати) призначається для вибуху розривного заряду гранати. Він складається з двох основних частин: воспламеняющего механізму і власне запалу. Воспламеняющий механізм служить для запалення капсуля-запальника запала і складається з наступних частин: трубки воспламеняющего механізму, з'єднувальної втулки, напрямної шайби, бойової пружини, ударника, шайби ударника, спускового важеля і запобіжної чеки з кільцем. Трубка воспламеняющего механізму служить підставою для складання всіх частин запала.

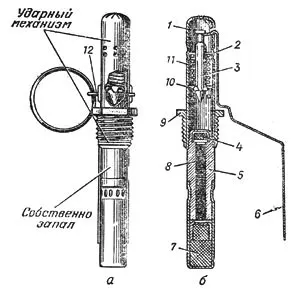

запал УЗРГМ:

а - загальний вигляд; б - в розрізі;

1 - трубка ударного механізму; 2 - напрямна

шайба; 3 - ударник; 4 - капсуль-запальник;

5 - втулка сповільнювача; 6 - спусковий важіль;

7 - капсуль-детонатор; 8 - сповільнювач;

9 - сполучна втулка; 10 - шайба ударника;

11 - бойова пружина;

12 - запобіжна чека.

Co другої половини 1950-х років на гранаті РГД-5 став застосовуватися модернізований запал УЗРГМ.

Корпус запала виготовлений з металу. У ньому розташовується ударно-спусковий механізм. Усередині корпусу закріплена шайба, спрямовуюча рух ударника. На корпус запала надаватися різьбова втулка, за допомогою якої детонатор угвинчується в гранату.

Ударно-спусковий механізм включає в себе:
- Запобіжний важіль;
- Запобіжну чеку з кільцем;
- Ударник з бойовою пружиною.

Детонатор має металевий корпус, всередині якого розміщується капсуль-запальник, пороховий сповільнювач і капсуль-детонатор.

У службовому спілкуванні ударник навантажений бойової пружиною і зафіксований виделкою запобіжного важеля, що входить в зачеплення з його хвостовиком. Бойова пружина впирається верхнім кінцем в направляючу шайбу корпусу, а нижнім в шайбу ударника, запобіжний важіль фіксується за допомогою шплінта-запобіжної чеки, що проходить через отвори вушок важеля і отвори стінок корпусу запала.

При видаленні запобіжної чеки важіль утримується в момент кидка, далі важіль під дією пружини провертається і звільняє ударник. Ударник під дією бойової пружини наколює капсуль-воспламеншель, промінь вогню від якого передається на сповільнювач, а після вигоряння сповільнювач на заряд детонатора, що призводить до вибуху заряду гранати.

Надалі запал УЗРГМ піддався модернізації - в ньому сталася заміна замедлітельного складу на більш стабільний, і запал отримав позначення - УЗРГМ-2. (Також він став основним для гранат РГД-5 і Ф-1.)

Вага остаточно спорядженої гранати РГД-5 становить 315 м

Порівняно невелика вага гранати дозволяє добре натренованому солдату виробляти метання її на дальність 50 - 60 м.

Для використання гранати РГД-5 необхідно:
1. Взяти гранату в руку так, щоб запобіжний важіль був щільно притиснутий до корпусу;
2. Розтиснути вусики запобіжної чеки;
3. Висмикнути чеку з запалу і метнути гранату в ціль.

Гранати РГД-5 надходять у війська в дерев'яних ящиках. В ящик гранати, рукоятки і запали укладаються окремо в металевих коробках. Для розкриття коробок є ніж. На стінках і кришці ящика нанесено маркування, в якій вказується: кількість гранат в ящику, їх вага, найменування гранат і запалів, номер заводу-виготовлювача, номер партії гранат, рік виготовлення і знак небезпеки. Всі запаси гранат і запалів, крім носяться, покладається зберігати в заводській укупорке.

Гранати солдатами переносяться в гранатних сумках. Запали поміщаються в них окремо від гранат, при цьому кожний запал повинен бути загорнутий в папір або чисте дрантя.

У танках (бронетранспортерах, самохідно-артилерійських установках) гранати і окремо від них запали укладаються в сумки.

Для носіння ручних осколкових гранат служить брезентовий сумка на дві гранати з кишенькою для запалів. Однак в останні роки у військах в бойових умовах воліють носити гранати в кишенях жилетів.

На базі гранати РГД-5 розроблена і виготовляється навчально-імітаційна граната УРГ-Н.

Навчально-імітаційні гранати УРГ-Н призначені для навчання особового складу прийомам і правилам метання ручних гранат. За формою, вагою і правилам поводження вони не відрізняються від бойових гранат, а при падінні звуковим і димовим ефектом імітують їх розрив. Навчально-імітаційні гранати можуть бути використані багаторазово. Навчально-імітаційна граната УРГ-Н складається з корпусу і імітаційного запалу. Корпусом гранати УРГ-Н служить корпус ручної осколкової гранати РГД-5. У донної частини корпусу зроблено отвір для посилення звукового ефекту під час вибуху імітаційного запалу і для виходу порохових газів. З метою відзначення навчальних гранат від бойових їх корпус пофарбований в чорний колір і нанесена відповідна маркування.

Маса гранати, гр 315

Маса заряду, гр (тип ВВ) 110 (тротил (TNT))

Довжина гранати, мм 117

Довжина корпусу гранати, мм 76

Діаметр гранати, мм 58

Радіус ураження, м 15 - 20

Дальність метання, м 35 - 40

Час уповільнення, з 3.2 - 4.2

Граната РГД-5 стояла на озброєнні Радянської армії з середини 1950-х років і до розпаду СРСР, після чого продовжила перебувати на озброєнні української армії, армій країн СНД і ряду зарубіжних держав.

Граната РГД-5 проводилася за ліцензією в Польщі і Болгарії з позначенням РГД-5 (RGD-5).

У 1970-ті роки болгарські конструктори встановили на гранату RGD-5 новий детонатор DVM-78 і оборонна граната отримала позначення РГО-78 (RGO-78) з вагою 450 гр. і вагою ВВ - 85 гр. Трохи пізніше під той же детонатор DVM-78 була розроблена наступальна граната РГН-86 (RGN-86) з вагою 265 гр. і вагою ВВ (ТНТ) - 57 гр.

У Польщі на базі РГД-5 створили оборонну гранату РГО, на якій було замінено вибухову речовину на A-IX-1, де одночасно був зменшений заряд до 60 м

Із зарубіжних копій РГД-5 найбільш відома китайська граната Type 59, виробництво якої було освоєно фірмою China North Industries Corporation (NORINCO).

Гранати РГД-5 застосовувалися в багатьох військових конфліктах і війнах другої половини XX і початку ХХI століття. Зокрема радянська армія використовувала гранати РГД-5 в Афганістані. При проведенні антитерористичних операцій в Чечні українськими військами гранати РГД-5, крім основного призначення, використовувалися для мінування, як міни-пастки.
