Розводка каналізації в приватному будинку основні етапи проведення робіт

Характерною особливістю інженерних систем приватного будинку є їх автономність. Одним з основних елементів, що забезпечують зручність в будинку, є каналізація. Розведення каналізаційної системи в будинку повинна бути виконана з урахуванням вимог санітарних і будівельних норм. Правила споруди системи каналізації не надто складні, але їх потрібно знати і строго виконувати. Розглянемо основні моменти планування і монтажу розводки.

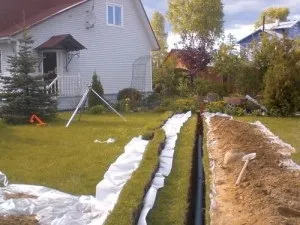

Прокладка каналізації в приватному будинку

Будинок, не обладнаний каналізаційною системою, не можна назвати комфортним. Тому, плануючи будівництво житла, слід одночасно замислитися про проектування інженерних систем. Роботи з облаштування системи каналізації включають в себе проектування внутрішніх і зовнішніх мереж.

Внутрішні мережі включають в себе стояк каналізації з фанової трубою, розведення труб до елементів сантехніки, розташованих в «мокрих» приміщеннях - санвузлах, кухнях, пралень та ін. Зовнішні мережі складаються з трубопроводу, що підводить і очисної споруди - септика.

Складання схеми розводки внутрішніх мереж

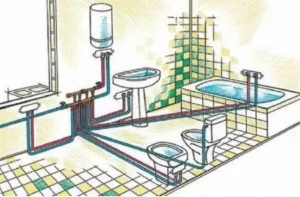

Внутрішня розводка каналізації в будинку

Складати схему розводки мереж каналізації слід на етапі проектування будинку. Слід пам'ятати, що чим простіше схема, тим надійніше система. Тому необхідно розміщувати мокрі приміщення максимально близько один до одного, в цьому випадку, можна буде обмежитися установкою одного стояка.

Якщо ж точки водорозбору будуть розташовані далеко один від одного, то доведеться, або влаштовувати кілька стояків, або використовувати насосні установки для перекачування стоків.

овет по складанню схеми внутрішньої розводки

Для відводу «сірих» стоків (від кухонних мийок, ванни, умивальника, душової кабіни) використовуються труби з перетином 50 мм.
Для відведення стоків від унітазу необхідна велика труба, діаметром 110 мм.
Труба такого ж розміру використовується для стояка.
Слід пам'ятати правило: чим більше діаметр випускної труби, тим ближче даний прилад сантехніки повинен бути розташований до стояка. Як правило, самий сусідній до стояка прилад - це унітаз.
Не допускається звуження трубопроводу у напрямку до стояка.

Розводка каналізації у ванній

Для монтажу систем каналізації практичніше за все використовувати полімерні труби - з полівінілхлориду або поліпропілену, так як вони дешевше чавунних і працювати з ними легше. При цьому труби з пластика не менш довговічні.

Мінімально можливий ухил трубопроводу внутрішньої каналізації - 0,03, тобто 3 см на метр довжини. Змін кута нахилу протягом однієї гілки бути не повинно.

Зливний стояк повинен проходить вертикально, пристрій поворотів забороняється, якщо нижче місця повороту планується підключення якихось приладів.

На стояку планується установка ревізій, зворотного клапана або фанової труби.

По суті, фанова труба - це продовження стояка, виведена на дах. Вона необхідна для вирівнювання тиску в системі і забезпечення нормальної роботи каналізації.

Як скласти схему внутрішніх мереж?

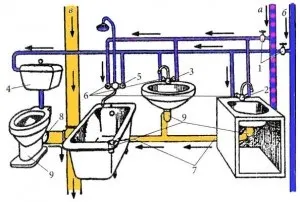

Схема внутрішньої каналізаційної мережі

Щоб скласти докладну схему потрібно «озброїтися» кількома листами «міліметрової» паперу, олівцем, лінійкою і рулеткою. Послідовність робіт:

Складається план будинку в масштабі. Для цього потрібно буде зняти розміри рулеткою і накреслити план на папері.
Вибирається місце розташування стояка (або декількох стояків при необхідності).
Намічаються місця установки сантехніки.
На плані намічається розташування труб, що ведуть від кожного сантехнічного приладу до стояка, з позначенням їх розмірів. Також, потрібно намітити місця установки сполучних елементів - трійників, хрестовин і ін.

Збірка внутрішніх мереж

Маючи детальну схему каналізації, можна купувати необхідні матеріали і приступати до складання. Монтаж внутрішніх мереж за умови використання пластикових труб не представляє особливої складності.

З'єднання труб виконується «в розтруб», тобто не вимагає використання спеціальних інструментів. Збірку труб проводять відповідно до плану, при цьому, щоб виключити провисання труб, їх слід кріпити хомутами до стін.

випуск каналізації

Щоб виконати з'єднання внутрішніх і зовнішніх мереж, необхідний випуск каналізації. Випуск каналізаційної труби монтується через отвір у фундаменті.

Порада! Як правило, отвір для виведення каналізаційної труби виконується на етапі будівництва фундаменту.

Пристрій випуску каналізації з дому

Щоб виключити можливість замерзання вмісту труб каналізації, потрібно організовувати випуск на глибині, що перевищує рівень промерзання грунту. Однак настільки глибоке розташування призведе до подорожчання будівництва, адже щоб прокласти на такій глибині труби (а їх потрібно укладати з ухилом), доведеться виконувати масштабні земельні роботи. Тому випуск розташовують на глибині 0,5-0,7 метра і виконують якісне утеплення труб.
Щоб вивести трубу через фундамент, необхідно встановити в підготовлений отвір гільзу - шматок труби, більшого діаметра, ніж труба випуску.

Порада! Для спорудження гільза слід взяти трубу діаметром 150-160 мм, довжина відрізка повинна бути такою, щоб гільза на 150 мм виступала по обидва боки фундаменту.

Схема і монтаж зовнішніх мереж

До зовнішніх, розташованим за межами будинку, мереж відносять такі елементи:

Труби, призначені для укладання в грунт.

Порада! Труби та фітинги, призначені для складання зовнішніх мереж, повинні мати більш високі характеристики міцності. Виробники випускають ці деталі, пофарбованими в помаранчевий колір, так що відрізнити їх буде нескладно.

Необхідний набір фітингів для з'єднання труб
Колодязі для обслуговування та прочищення зовнішніх мереж.
Установка для очищення стічних вод.

Поради з планування та монтажу зовнішніх мереж

Монтаж зовнішньої каналізаційної мережі

Перш за все, потрібно вибрати місце розташування септика. Його слід розташувати в нижній точці ділянки, щоб можна було використовувати природний рельєф для створення ухилу труб.

При виборі місця установки септика важливо дотримуватися вимог санітарних норм. Очисну установку не можна розташовувати близько до будинку (відстань повинна бути не менше 5 метрів). Крім того, септик повинен бути вилучений на максимальну відстань від місця забору питної води. Але і сильно видаляти септик від будинку не варто, так як тоді потрібно буде будувати довгий трубопровід.

Трубопровід слід намагатися розташовувати по прямій. Якщо необхідно виконати поворот, то в цьому місці встановлюють ревізійний колодязь, так як місце повороту - це місце потенційного засмічення.

Всі з'єднання зовнішнього трубопроводу повинні бути герметичними, так як витоку призведуть до забруднення грунту та грунтових вод.

Приєднання підводного труби до септика рекомендується виконувати через гумову сполучну манжету, тобто воно повинно бути герметичним, але нежестким. Такий підхід вбереже систему від руйнування під час сезонних переміщень грунту.

Складання схеми розводки каналізації - складна і відповідальна робота. Помилки при складанні схеми призведе до того, що система не буде працювати або буде постійно засмічуватись. Якщо є невпевненість в своїх силах, то краще доручити виконання цієї роботи фахівцям.
