Розумна лопата - креслення і як зробити (фото), своїми руками - як зробити самому

При роботі не нагинатися, стоїш прямо, а значить, не травмуєш спину. (У кого радикуліт, той знає, що це за «радість».)

При тих же витратах часу площа копання в 6 разів (!) Більше в порівнянні зі звичайною лопатою.

Фізичні зусилля теж набагато менші.

Порядок роботи з удосконаленою лопатою:

натискаючи ногою на майданчик «Д», заглиблюють лопату в грунт;
не знімаючи ноги з площадки, робимо другий ногою крок назад одночасно нахиляючи лопату на себе, при цьому грунт піднімається на зубах;
далі легким потряхиванием поперемінно лівою і правою рукою стряхиваем грунт - це розпушування; або ж різким рухом вгору однією рукою перевертаємо грунт вперед і зрушуємо лопату на 10-15 см назад.

Зробивши два проходи, необхідно пройтися граблями, щоб розбити грудки. Цією лопатою я користуюся вже 8 років.

До речі, граблі у мене теж саморобні: брусок з берези 30 × 30 довжиною 800 мм, зуби - з цвяхів 150 мм, довжина ручки - 2,5 м, кріпиться до бруска через трубку 20 мм двома болтами 6 мм.

0,01 га я скопував менше ніж за дві години, причому особливо напружуючись. Якщо у когось виникнуть питання, із задоволенням відповім.

Розумна лопата - креслення

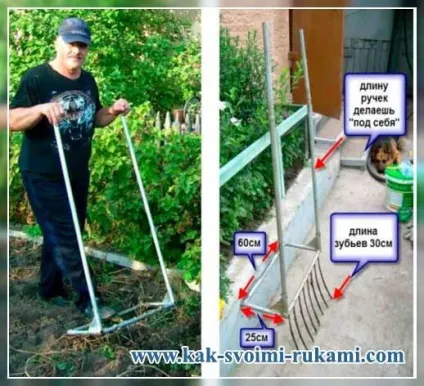

Чудо-лопата для ледачих своїми руками

Такий «лопатою» користуюся вже більше 10 років. Вона буде дуже до речі людям похилого віку, і особливо тим, у кого хвора спина.

Знадобиться: труба d 15 мм, довжиною 4 м, 2 труби d 18 мм, довжиною 20 см, болгарка. прут з високовуглецевої сталі d 8-10 мм або зуби від вил, зварювальний апарат, дриль.

Щоб зібрати підставу вироби, з труби d 15 мм відрізав дві заготовки по 60 см і дві по 25 см. Склав їх в прямокутник і добре проварив стики. Відразу ж вваріл гнізда для ручок з труби d 18 мм і посилив їх «косинками».

Без усяких зусиль скопав цим знаряддям праці все ділянки, не кажучи про те, що швидкість роботи підвищується в кілька разів за рахунок ширини захоплення.

Деякі умільці кують такі «лопати» з ресор з наступним загартуванням.

Щоб зуби лопати трималися дуже надійно, в відрізку труби просвердлив 8 наскрізних отворів d 8,5 мм. Нарізав зуби з прута довжиною 30 см, трохи їх зігнув молотком, заточив кінці і приварив із зовнішнього боку до каркасу. З решти шматків труби виготовив ручки довжиною 105 см - кожен виконує їх під свій зріст.

На своїй «лопаті» за 10 літньо поміняв жодного зуба. І це незважаючи на те, що навесні вона «гуляє» по всім сусідам.

Лопата з вил своїми руками
Багато років не користуюся лопатою - виручають вила, призначені для щебеню. Виявляється, їх можна переробити в відмінне пристосування для розпушування грядок, а також посадки і копки картоплі, який вже давно вирощую в високих гребенях.
А зробив ось як: у вил відігнув зуби під прямим кутом по відношенню до черешки. Зрізав з них два крайніх зуба, а решта 6 вкоротив на 5 см. Кінці зубів нагрів і розлив - вийшли маленькі «лопатки». Це дуже зручно, особливо для тих, хто намагається не перекопувати ділянку, а обходиться розпушуванням.

З дачної турботи - в забаву!
Я намагаюся привчати синів до праці з ранніх років. Наприклад, взимку ми тепер разом розчищаємо сніг.
Спочатку ми зробили диво-лопату. Знайшли 2 старих дерев'яних держака, я поклав ці заготовки паралельно, прибив до них лист фанери. Верх живців підпиляв і зробив ручки - щоб синам було зручно їх тримати. 'На нижній край фанери за допомогою саморізів прикріпив смужку кро-
вельного стали шириною 6 см. зігнувши її уздовж навпіл.
Для мене теж зробили лопату. Для робочої частини інструменту знадобився старий алюмінієвий лист. До його верхньому краю я прикріпив само-резами частина держака лопати, відпилявши його по ширині листа. Поклав інший, довгий держак перпендикулярно, щоб його кінець опинився в центрі листа, і теж закріпив саморізами.
Тепер діти за допомогою чудо-лопати, а я зі своєю - наввипередки розчищаємо доріжки. Ось так дачні турбота перетворилася в зимову забаву!

швидкісна лопата
Уже року 4 користуюся лопатою, яка в 1,5-2 рази підвищує швидкість перекопування. Лопату зробив з металевої труби діаметром 23 мм, велосипедного керма, заточеного штиря і лопаткової багнета з холоднокатаної нержавіючої сталі. Перед тим як приступити до роботи, розрахував відстань від керма до нижнього отвору труби. Для цього заміряв відстань між опущеною рукою і землею, додав до нього відстань від плеча до землі, а результатразделіл на 2.11. Інструмент, зроблений з урахуванням зростання, зручний і продуктивний.
У трубу потрібної довжини вставив витягнутий в лінію кермо і з'єднав їх зварюванням. У вільний отвір труби вставив заточений штир з одягненою на нього пружиною. Щоб він не провалювався всередину, в нижній частині труби просвердлив отвір і намертво укрутив туди болт. До нижньої частини труби приварив і фрагмент багнета лопати. Лопата готова!

Зіткнулася я з проблемою: довгий час не могла знайти плоску лопату. Підкреслю, що не штикову.
І тут справа не в простому капризуванні: саме таким інструментом найлегше копати ями і зрізати дерен. Коротше, той, хто сам копав, мене зрозуміє. Але я змучилася шукати таку плоску лопату. Ні, пару раз вдавалося відшукати в магазинах подібні, але якість їх виявлялося не витримують жодної критики - залізо гнулося під час робіт, що називається, на раз.
Скінчилося все тим, що я вирішила попросити свого чоловіка Георгія зробити таку лопату самому (але, зрозуміло, під моїм керівництвом). Він відрізав болгаркою від звичайної штиковою лопати чверть (або п'яту частину) довжини робочої поверхні і заточив заготовку Ось, власне, і все. І тепер у мене є надійний і зручний інструмент, за який я не заплатила ні копійки!

Чудо-вила
Ці вила прості і зручні у виготовленні, крім того, «продуктивність» у них в кілька разів більше! Щоб зробити такі вила, нам знадобиться зварювання. Найоптимальніший матеріал - пружинна сталь. Для початку приварюють 9 ріжків довжиною 300 мм до основи. Потім робимо повзунок, який буде приварюватися на ріжки. На повзунок приварюють отвір для держака. Технологія перекопування наступна. Якщо при роботі з звичайними вилами ми пересуваємося зліва направо, то при перекопуванні цими вилами ми повинні рухатися весь час назад. Таким чином вийдуть борозни, рівні основи вил (близько 0,6-0,7 м). Вила потрібно втикати в грунт як би під себе, а не від себе. Для цього ручку вил схиляємо вперед під кутом 15-20 °.

ремонтуємо лопату
Кожен дачник стикався з такою неприємністю, як зламалася лопата.
Трапляється, що при перекопуванні ділянки в держаку чується тріск, але тріщини ще не видно. У такій ситуації потрібна міцна дріт. Їй я щільно, виток до витка, обмотую держак над багнетом. Тріщини найчастіше з'являються саме в цьому місці. Така «пов'язка» дозволяє помітно продовжити термін служби лопати.
Іноді діаметр держака дещо менше, ніж потрібно. Як тільки стартує масштабна перекопування, держак, навіть якщо він добре закріплений цвяхом або шурупом, неодмінно починає «гуляти». Коли це відбувається, в зазор між держаком і металевою частиною вбиваю міцну тріску або товстий цвях.
За допомогою лопати зручно корчувати пні, тільки після цього на багнети можуть залишитися вм'ятини і викривлення. На цей випадок тримаю під рукою невелику кувалду (близько 2 кг). З її допомогою швидко випрямляють інвентар. Ідеально відновити, звичайно, не вийде, але невеликі викривлення, які можуть залишитися, роботі вже не заважають.

Часто це визначається персональними вподобаннями: хто любить подовше, хто коротший ... А з точки зору ергономіки середня довжина держака багнетною лопати повинна бути такою, що, коли лопата стоїть вістрям на землі уздовж тіла землекопа, кінець живця має несильно упиратися йому в пахву. Для різних робіт і різних типів лопат довжина може варіюватися

У лопати держак повинен бути певної довжини. А який?
