Розрядники (саморобні)

Ідея непогана, все залежить від реалізації.
До речі, у мене таки розрядник гуркотів незрівнянно сильніше стримера. Напевно, через те, що котушка маленька.

- да-да, саме так, корона дає дуже мало звуку.

На рахунок ідеї: по-перше, це звичайно ж баян; по-друге, налаштувати зазор (забезпечити коаксиальність Констракт) буде важко без прецизійних нагострених на верстаті деталей; по-третє, зазор Гапа не врегульовані - визначається тільки діаметром труб; по-четверте, всі розміри конструкції «танцюють» від діаметра вхідної труби (що-б забезпечити необхідний витрата повітря), цей діаметр буде не маленький. А у відповідь труба буде ще більше. Швидше за все, потрібно буде виточувати труби з здорового шматка міді (можна юзати сталь, звичайно, але це вже.). По-п'яте, з простотою обслуговування Гапа проблеми.

З цього, краще не виебиваться і робити звичайну стикового продування.

Які болти кріплення? Чого за маячня. До торців керамічної трубки, круглої всередині, зовні квадратної, прикручуються пластини металеві, зовні-"ножі" контактів, внутрішньо-собсно вставка. Вставку викидаємо, ножі отрезамем, а до пластин кріпимо БУДЬ (ну, щоб в дірку всередині влізли) товщини стрижні для розрядника.
Напилення металу на стінки при одиничних пихах мізерно мало, якщо не десятки кДж пихать. Якщо ще конф електродів підібрати, то на нього взагалі забити можна при розумному часу використання.

Дякую за поради. Мені якраз прийшла в голову така ідея.

PS: А ось така "для попроюовать" підійде?

На вигляд - текстоліт. Краще звичайно брати кераміку. Є дотсаточно добротні керамічні запобіжники з квадратним перетином. У них і отвори під гвинти з торців є - зручно.

На вигляд-то текстоліт, а на ділі - картонка. Та й текстоліт при нагріванні смердить препротівним

2 Алекс,
ніфіга. Я гнав через такий розрядник 15 нФ слаабенькую "Тесла", з БПС 1-2, і за тиждень Юзан по 5 мінутв день там вже таке іржаве дзеркало нагоріло. Шкода фоти цього кошмару немає. Хоча можу зробити. Вставка на 250А чи була, зі сталевими гвинтами всередині.

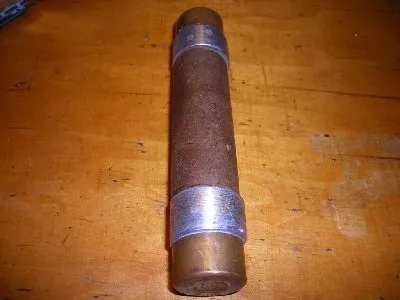

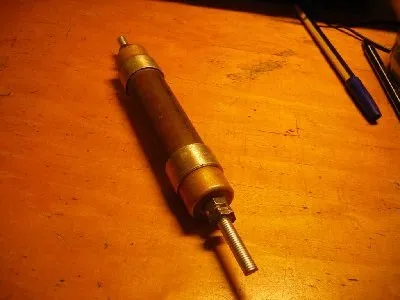

Такс. Ось я зробив розрядник, на тих енергіях які він комутує (до 10 Дж, більше не пробував) він показав себе дуже добре. У торці вмонтував відрізки шпильки М6. Відстань близько 7 мм. Як видно на фотках, електроди практично не обгорають. Головне порадувала практична безшумність роботи - гучність не перевищує клацання звичайного компутерного миша.

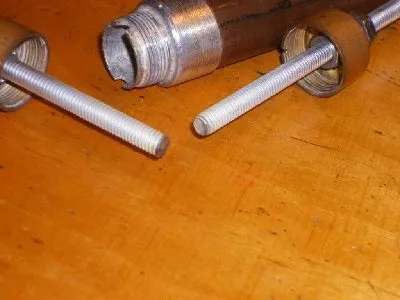

Стан елеткродов після роботи

Сумовитий Старий Раздолбай

Хороший розрядник.
А скільки разів в секунду він ці 10 Дж крізь себе пропускає?

Частота пробоїв - приблизно 3 Гц. Накопичувач заряджається від строчника лампового з телевізійним помножувачем. Більше БПС підняти поки не виходить. Харчування не дозволяє поки.

тема: Індуктивний переривник.

Дві взсімо пов'язаних котушки. Одна частина це ВВ ланцюг, друга, котушка індуктивного переривника. Намотані так щоб вектор магнітного потоку чинив опір самому току високовольтної ланцюга. У потрібний момент природно. Для даної котушки, в будь-якій точці обмотки переривника.

Поле завжди перпендикулярно току. Бо у формулі там векторний добуток. Тобто котушки повинні бути співвісні

Ідея навіяна магнітним переривачем тесла. Плюс +, можна переривати одночасно кілька розрядників в СГшке.
Хто як думає, чи можливо таке втілення в життя?

Поле завжди перпендикулярно току. Бо у формулі там векторний добуток. Тобто котушки повинні бути співвісні

При зміні потоку взаємної індукції Y21 в другій котушці буде наводитися ЕРС

логічно припустити, що якщо ізменіеть векторну напрленность, буде не ЕРС наводиться, а зворотне тормоденіе.

KaV: Чи не дублює повідомлення! Використовуй кнопку "Редагувати"! Зліпив повідомлення.
