Розрахунок швелера на прогин і вигин
Швелер - це напевно найпопулярніший металопрокат, застосовуваний у будівництві. Посудіть самі, він може використовуватися в якості балок перекриття, косоуров сходів, перемичок і багатьох інших будівельних конструкціях. Також швелер досить часто застосовується для підсилень конструкцій.
Але як відомо, не можна бездумно брати той чи інший металопрокат. Адже буває так, що найбільше його розтин не може витримати припадає на нього навантаження. Тому, якщо Ви хочете застосовувати в будівництві свого споруди швелер, необхідно його спочатку розрахувати на прогин і вигин. А в цьому може допомогти даний калькулятор.
Розрахунок швелера на прогин і вигин (підбір номера швелера по прогину і міцності) в калькуляторі проводиться для наступних розрахункових схем:
- Тип 1 - однопролетная шарнірно-оперта балка з рівномірно розподіленим навантаженням. Приклад: балка міжповерхового перекриття.
- Тип 2 - консольна балка з жорсткою закладенням з рівномірно розподіленим навантаженням. Приклад: козирок, виконаний шляхом жорсткої приварювання двох швелерів до стіни з одного боку і заповненням простору між ними залізобетоном.
- Тип 3 - шарнірно-оперта балка на двох опорах з консоллю з рівномірно розподіленим навантаженням. Приклад: балки перекриття, які випущені за межі зовнішньої стіни для обпирання балконної плити.
- Тип 4 - однопролетная шарнірно-оперта балка з однієї зосередженої силою. Приклад: перемичка з опертої на неї балкою перекриття.
- Тип 5 - однопролетная шарнірно-оперта балка з двома зосередженими силами. Приклад: перемичка, на яку спираються вже дві балки перекриття.
- Тип 6 - консольна балка з однієї зосередженої силою. Приклад: парад фантазій - той же козирок, що і в типі 2, тільки тут між швелерами розташовується металевий лист, на якому стоїть цегляна стіна.
Також хотілося б розповісти про особливості даного калькулятора. Вона полягає в тому, що Ви в режимі онлайн можете одночасно підбирати швелери за розміром і по ГОСТам.
Примітка: якщо Вам ще необхідно розрахувати вагу швелера і витрати на його покупку, то Вам сюди.
Калькулятори по темі:
Інструкція до калькулятору
Початкові дані
Довжина прольоту (L) - проліт, який має перекрити балка.
Відстані (A і B) - відстані від опор до місць прикладання навантажень. У випадку з третьої схемою - довжина консолі.
Нормативна і розрахункова навантаження - навантаження, за якими підбирається швелер на прогин і вигин.
Зауваження. Якщо вам потрібно розрахувати балку перекриття і навантаження у вас виражена в кг / м 2. то перевести її можна шляхом множення на крок балок. Наприклад, розрахункове навантаження на перекриття 400 кг / м 2. крок балок 0,6 м, тоді навантаження, яку потрібно вказати в графі вихідних даних буде дорівнює 400 · 0,6 = 240кг / м.

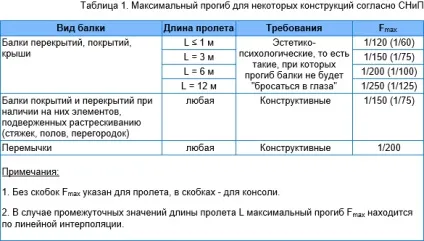

Fmax - відношення довжини прольоту до одиниці, що підбирається по таблиці E.1 Сніпа "Навантаження і впливи". в залежності від виду конструкції. Найбільш поширені значення цього параметра наведені в таблиці 1.
Кількість швелерів - тут можна вибрати, кількість швелерів, які складають одну балку. Мається на увазі, що швелери лежать поруч, а не один на одному.
Розташування - орієнтація швелера по відношенню до прикладеному навантаженню (див. Малюнок).

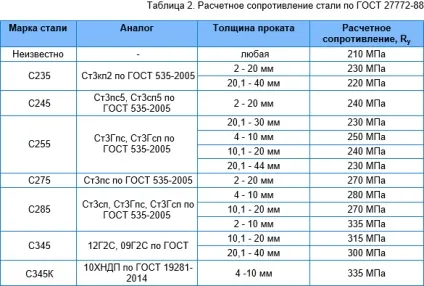

Розрахунковий опір Ry - даний параметр залежить від марки стали. Наприклад, якщо марка стали С235, то Ry = 230 МПа. (Примітка: проектувальники іноді для перестраховки Ry беруть 210 МПа, так як вУкаіни може бути всяке). Найбільш поширені значення виписані в таблицю 2.
Далі Ви вибираєте певний вид швелера по ГОСТ (в даному випадку це ГОСТ 8240-97), який потрібно перевірити на прогин і вигин.
Wтреб - необхідний момент опору швелера.
Fmax - максимальний прогин, який допустимо для балки, що перекриває проліт довжиною L.
Розрахунок міцності:
Wбалкі - момент опору обраного швелера. Даний параметр можна одночасно дізнатися для швелерів з паралельними гранями, з ухилом полиць, економічних, спеціальних та швелерів легкої серії.
Запас - тут показується, на скільки відсотків момент опору обраної балки перевищує необхідний момент опору (позитивної значення) або не добирає до нього (від'ємне значення). Іншими словами, якщо значення з мінусом (-). то балка за міцністю не проходить, якщо з плюсом (+). то проходить.
Розрахунок по прогину:
Fбалкі - прогин, що виникає у обраного швелера під дією нормативного навантаження.
Запас - те ж саме, що і по відношенню до моменту опору.
