Розрахунок обсягу земляних робіт для траншеї

Траншея - це виїмка в землі, призначена для закладки стрічкового фундаменту або прокладки комунікацій.

Розміри траншеї залежать від габаритів майбутньої споруди і глибини його закладення. Так, якщо передбачається установка опалубки під монолітну залізобетонну стрічку, глибина закладення якої більше 30 см, необхідно виривати траншею ширше на 600 мм з кожного боку фундаменту. Наприклад, якщо стрічка має ширину 500 мм, ширина траншеї повинна бути мінімум 1700 мм. Робиться це для зручності монтажу опалубки. У всіх інших випадках траншею можна не розширювати.

Нижче представлений калькулятор, за допомогою якого Ви можете зробити розрахунок обсягу земляних робіт для траншеї.

Даний онлайн калькулятор розраховує два типи виїмок:

• Тип 1 - звичайна прямокутна траншея, тут розраховується обсяг земляних робіт для замкнутої або незамкненою траншеї, а також вартість робіт з копання і вивезення грунту при залученні сторонніх організацій.

• Тип 2 - траншея з буронабивних палями, в цьому випадку загальний обсяг земляних робіт складається з обсягу траншеї і обсягу виїмок під палі циліндричного перетину; також тут Ви можете дізнатися необхідну кількість виїмок під палі і вартість робіт.

Калькулятори по темі:

Інструкція

Для того, щоб розрахуватися необхідно вибрати тип розрахунку і заповнити вихідні дані.

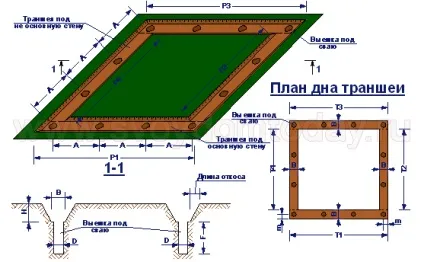

Довжина траншеї по верху (P) - довжина або сума довжин траншеї (в разі, якщо це периметр або траншея, складена з декількох відрізків різного спрямування) по поверхні землі. Наприклад, на малюнку P може дорівнювати P1 або P2, а також може бути сумою P = P1 + P2 + P3 + P4 (якщо ви хочете порахувати всю криволинейную траншею цілком).

Довжина траншеї по низу (Т) - так як часто траншея має укоси, то її довжина по верху і по низу відрізняються, тому в цій графі Вам потрібно вказати довжину траншеї по її дну (Т = Т1 або Т = Т2 і т.д. або Т = Т1 + Т2 + Т3 + Т4).

Залежить дана величина від крутизни укосу. Так, наприклад, якщо глибина траншеї складає 1м (Н = 1м) і співвідношення глибини траншеї до довжини укосу становить 1: 1 і Р1 = 10м, то Т1 = 10-1-1 = 8м (по метру з кожного боку.

Ширина траншеї (В) - в графі необхідно вказати ширину по дну.

Співвідношення глибини траншеї до довжини укосу - мається на увазі крутизна укосу. яка в залежності від виду грунту і глибини траншеї різна.

Вартість копання і вивезення грунту - розцінки підрядників.

Тут будуть розглянуті тільки нові змінні. Все інше так само, як і в Тип 1. Крім цього, звертаю Вашу увагу, що тут на відміну від Типу 1 відрізки кожного нового напрямку траншеї вважаються окремо. Іншими словами Р не може дорівнювати Р1 + Р2 + Р3 + Р4. а тільки Р = Р1 або Р = Р2 і т.д.

Тип стіни - вибирається для того, щоб уникнути повторного залучення в розрахунок одного і того ж обсягу в межах ширини траншеї. Наприклад Р1 і Т1 - довжини траншей під основну стіну, а Р2 і Т2 - під не основну. В даному випадку він вибирається, щоб правильно порахувати кількість виїмок під палі.

Кількість паль на відрізку - скільки ви хочете розмістити паль на відрізку.

Глибина паль (F) - тут вказується глибина паль (глибина виїмки).

Відступ крайніх паль (m) - відступ від краю траншеї по дну до центру палі (виїмки).

Діаметр паль (D) - діаметр паль або коловорот в міліметрах.

Крок паль (A) - розрахунковий крок виїмок під буронабивні палі. Розраховується в залежності від заданої кількості паль на відрізку. Зазвичай він дорівнює 1,5-2,0 м. Тому, якщо наприклад, він більше цих значень, то бажано збільшити кількість паль на відрізку.
