Підігрів підлоги стає все більш буденною річчю в наших оселях. Підігрівають підлогу за допомогою водяного опалення, уклавши труби в стяжку, або електрики - різних нагрівальних елементів, які електроенергію перетворюють в тепло. Водяна тепла підлога зробити можна далеко не завжди - в старих квартирах на нього отримати дозвіл нереально. З електричним підігрівом простіше - можна знайти варіант навіть для старих перекриттів, який навантаження дає мінімальну. Але щоб в будинку було тепло, обов'язково попередньо зробити розрахунок електричної теплої підлоги. Тоді витрата на облаштування будуть оптимальні, а потужності достатньо навіть для самих холодних періодів.

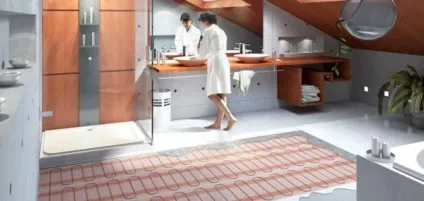

Підігрів підлоги значно підвищує рівень комфорту

методики розрахунку

В першу чергу треба визначитися, тепла підлога у вас буде основним опаленням (без радіаторів та інших джерел тепла) або додатковим (для підвищення комфорту). Залежно від цього змінюється розрахунок електричної теплої підлоги. Якщо підігрів підлоги - тільки додаткове опалення, єдина вимога - потужності повинно вистачити для того щоб нагріти підлогу до комфортних 28,5-29 ° C. Інших вимог немає. При такому розкладі сміливо користуються середніми цифрами, які визначені дослідним шляхом (в таблиці нижче). При використанні підігріву підлоги в якості основного опалення, підхід інший: тепла повинно бути достатньо для компенсації тепловтрат. Тут все трохи складніше - потрібні розрахунки.

Розрахунок електричної теплої підлоги по тепловтрат

Є два способи зробити розрахунок електричної теплої підлоги. Перший є саме розрахунком. При використанні цієї методики спочатку визначаються тепловтрати приміщення. При цьому враховується регіон, в якому знаходиться будівля, матеріал і товщина стін, товщина і вид утеплення, розміри вікон і тип скління, наявність і площа стін, що виходять на вулицю, орієнтація приміщення (на південь, північ, і т.п.). Всі ці фактори впливають на кількість тепла, яке йде з приміщення і яке доведеться заповнювати.

Тепловтрати для кожного виду будівельного матеріалу можна знайти в спеціальній літературі, є окремі методики. Такий розрахунок - клопітно справу, але він дозволяє отримати точні дані. Це на випадок, якщо вважати хочете самі. Якщо немає, можна замовити теплотехнічний розрахунок у фахівців. І, якщо площі під теплі підлогу плануються великі, краще все-таки замовити. Часом, самостійно визначені тепловтрати в рази перевищують ті, які вам видадуть фахівці. А зайву потужність - даремно витрачені гроші.

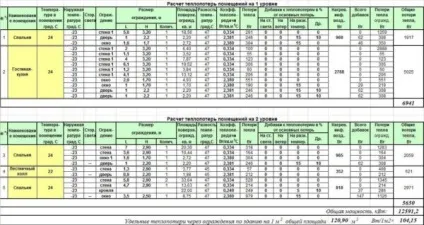

Приклад розрахунку тепловтрат приміщень

Отримана цифра і буде потужністю електричної теплої підлоги, яка необхідна для компенсації тепловтрат даного приміщення. Весь розрахунок електричної теплої підлоги полягає в тому, щоб підібрати нагрівальні елементи в такій кількості і такої потужності, щоб вони сумарно видавали необхідну кількість тепла (можна з невеликим запасом). Якщо це будуть нагрівальні кабелі, доведеться розробити схему укладання так, щоб на заданій площі розмістився весь необхідний метраж кабелю. Якщо вирішено використовувати плівковий тепла підлога, треба шукати плівку необхідної потужності. У будь-якому випадку, врахуйте, що для того щоб ногами не відчувати холодні і гарячі місця нагріву, відстань між сусідніми нагрівальними елементами не повинно бути більше 30 см. А для нормального перерозподілу тепла (НЕ смугами) мінімальна висота стяжки повинна бути - 3 см, краще близько 5 см.

Зверніть увагу! Електрична тепла підлога укладають тільки на тій площі, яка не зайнята меблями і великою побутовою технікою. Це пов'язано з тим, що в більшості своїй нагрівальні елементи теплої підлоги не переносять перегріву (крім саморегульованого грівся кабелю). Тому розрахунок електричної теплої підлоги починається з розташування на плані кімнати меблів і техніки (в масштабі). Визначивши площу не зайняту обстановкою, можна приступати до розрахунку. Ще один важливий момент: якщо тепла підлога є основним джерелом тепла, то обігрівається поверхню не повинна бути менше 70% від загальної площі приміщення.

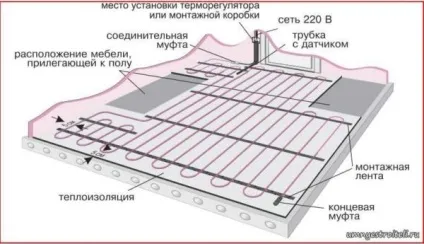

Спочатку треба визначити площу, на якій не буде меблів

Визначення необхідної потужності в залежності від призначення приміщення

Другий спосіб - вважати за середньостатистичними даними. Кількість матеріалів, що використовують при будівництві житлових будинків, обмежена. Це дало можливість вивести середні цифри необхідних потужностей теплої підлоги для опалення приміщень різного призначення. (Дивіться таблицю).

При розрахунку електричної теплої підлоги знайдену незайняту площа множать на норму, взяту з таблиці. Отримують цифру, яку може видати електричний тепла підлога. В принципі, це також буде і максимальна споживана потужність, необхідна для підігріву підлоги.

Необхідну потужність нагріву підлоги можна визначити виходячи з його призначення

Наприклад, якщо обігріватися буде 10 квадратів в житловій кімнаті на першому поверсі, то видати / спожити нагрівальний елемент може 140 Вт / м2 * 10 м2 = Потужність 1400 Вт. Це споживана потужність в годину. Не варто лякатися. Реально такий витрата може бути тільки відразу після включення і до тих пір, поки підлогу не набере задану температуру. У цей проміжок часу нагрівачі працюють постійно. Потім підігрів включається / вимикається терморегулятором, який підтримує задану температуру з точністю до 1 ° C. Кількість споживаного в цей період електрики залежить від погоди (чим холодніше, тим частіше буде включатися) і ступеня утеплення підлоги і приміщення в цілому.

Що може вплинути на тепловіддачу

На те, наскільки добре буде працювати підігрів підлоги, впливає не тільки потужність нагрівальних елементів, але і те, наскільки правильно розроблений і зроблений весь «пиріг», як вірно підібрані матеріали.

В першу чергу на тепловіддачу впливає покриття, яке укладають поверх нагрівальних елементів. Наприклад, якщо використовується для обігріву резистивний або саморегулюючий кабель, мати з нього абострижневий інфрачервоний підлогу, найчастіше їх заливають в стяжку. При цьому використовують спеціальні суміші для теплої підлоги. Інший варіант - в стандартний цементно-піщаний розчин додавати присадки, які підвищують теплопровідність бетону. Другий варіант дешевше, але доведеться шукати інформацію про необхідні добавках. Зате можна заощадити.

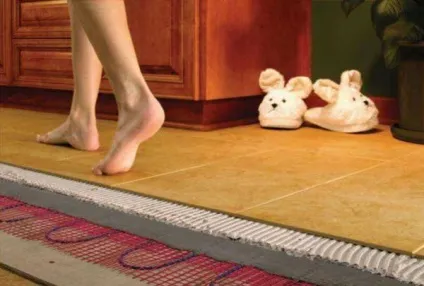

Покриття теплої підлоги багато в чому визначає наскільки комфортно буде ним користуватися

Потім на стяжку укладають керамічну плитку - у ванній, коридорі, на кухні. У житлових кімнатах частіше використовують ламінат, лінолеум, ковролін.

Незалежно від того, яке підлогове покриття ви плануєте придбати, треба використовувати тільки ті матеріали, які призначені для укладання на теплу підлогу. Вони мають підвищену теплопровідність, нормально переносять тривале нагрівання. Так що підвищена ціна обґрунтована, та й обігрів буде більш ефективним.

Найбільш невдалий вибір фінішного покриття для теплої підлоги - ковролін. Навіть спеціальний, він гірше всіх інших проводить тепло. Для того щоб нагріти його до прийнятних 28-29 ° C, доводиться піднімати температуру нагрівальних елементів на 4-5 ° C більше, ніж при інших типах обробки.

Найвдаліший вибір - керамічна плитка або керамограніт. У них хороша теплопровідність, але вони також відрізняються підвищеною теплоємністю - багато часу проходить, поки вони прогріються. Укладати плитку а тепла підлога треба на спеціальний клей.

При використанні гріючих кабелів (будь-яких) або стрижневого теплої підлоги, технологія укладання однакова. Спочатку заливається стяжка, бетон набирає міцність протягом 28 днів, потім укладається плитка. При використанні матів з кабелю, що гріє процес змінюється, причому значно: плитку можна класти відразу поверх матів на необхідний шар клею. Витрата клею в цьому випадку великий (мінімальний шар плитка + клей 3 см), але часу потрібно значно менше.

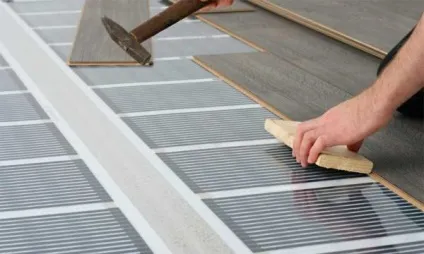

Під ламінат краще використовувати плівковий тепла підлога

Плівкова тепла підлога можна робити без стяжки. Його кладуть під ламінат. Поверх плівки розстеляють тільки спеціальну підкладку (для теплої підлоги) і можна укладати ламінат. Під лінолеум або той же ковролін, роблять жорстку основу - кладуть листи фанери, ДСП або ОСП, а вже на них укладають фінішне покриття. Такий пристрій електричної теплої підлоги - без стяжки - можливо тільки в разі, якщо є радіаторне опалення. Укладається все швидко, але опалення неефективно - великий тепловіддачі не добитися ніякими засобами.

теплоізоляція

Чим краще теплоізоляція підлоги під електричними нагрівачами, тим менше електроенергії буде потрібно для підтримки нормальної температури. Якщо при будівництві підлогу вже був досить утеплений, можна утеплення не вкладається. Хоча будь-яка система - кабельний або плівковий підлогу ви укладаєте - говорить про необхідність використання теплоізолюючих підкладки. Вони різні в різних системах, але їх присутність бажано. Тоді, роблячи розрахунок електричної теплої підлоги за середньостатистичними даними, можна брати необхідну потужність по нижньому краю або навіть ще трохи нижче. А це - зекономлені гроші і при влаштуванні, і при експлуатації (менше тепла йде на нецільової обігрів).

Трохи про теплоізоляційних матеріалах, які рекомендують використовувати при влаштуванні теплої підлоги. Найоптимальніший - екструдований пінополістирол (ЕППС). Він має достатню щільність і міцність, щоб витримати тиск стяжки і всього, що на ній буде знаходитися. Другий варіант - Напилювана теплоізоляція високої щільності. Спосіб ще краще, але і ще дорожче. Щільність під стяжку потрібна висока 60-80 кг / куб, а коштує така Напилювана теплоізоляція ще дорожче, ніж ЕППС. Правда, має кращі на сьогодні характеристики (теплопровідність майже як у повітря 0,2-0,3 в залежності від виробника).

Стандартна схема пристрою електричної теплої підлоги з гріють кабелями або матами

Часто при укладанні електричної теплої підлоги радять використовувати теплоізоляцію з фольгованої поверхнею. Аргументують це тим, що фольга відбиває теплові промені всередину приміщення. Вона так і працює, але при наявності повітряного зазору між нагрівачем і фольгою (не менше 3 см). У пирозі теплої підлоги немає і не може бути ніяких повітряних прошарків. Так що укладання цього матеріалу - просто марна трата грошей і часу. Є і ще один аргумент проти укладання шару фольги під теплу підлогу. Фольга в бетоні руйнується в пил через кілька тижнів і стає зовсім вже марною. Навіть перерозподіляти рівномірніше тепло в такому стані вони не може.

Терморегулятори і датчики

Схема електричного теплого статі передбачає наявність терморегулятора і датчика температури. Їх наявність не обов'язкова - можна вручну включати і вимикати нагрівачі. Але тільки разом з цими пристроями система буде працювати нормально, тривалий термін, забезпечить необхідний рівень комфорту, раціонально буде використовувати електроенергію, уникати перегріву. На розрахунок електричної теплої підлоги наявність або відсутність терморегулятора з датчиком ніяк не впливають, а ось на терміні служби позначаються дуже сильно. Як вже говорили, переважна більшість нагрівальних елементів боїться перегріву, а його при ручному управлінні уникнути дуже складно. Пару раз не встигнете вчасно вимкнути, кабелі / плівка / мати розплавляться.
