Нерідко домашні умільці приймають рішення прокласти власноруч систему теплопостачання або облаштувати водопровідну магістраль в приватному домоволодінні. Для цього неодмінно виконують розрахунок діаметра трубопроводу, оскільки від цієї величини безпосередньо залежить пропускна здатність конструкції і тиск в трубопроводі.

Що являє собою діаметр труб

Цей параметр є величину відрізка, який проводять через дві протилежні точки кола перетину вироби та її центр. Діаметр трубної продукції відноситься до важливого розміром трубопроводів різного призначення.

Коли виконується визначення діаметра трубопроводу, враховують ряд основних розмірів, серед яких:

1. Внутрішній параметр системи. Він вважається важливою характеристикою для всіх елементів водопровідних систем та опалювальних конструкцій, а також для фасонних частин і фітингів.
2. Ду - діаметр, що означає умовний прохід. Він являє собою номінальний параметр внутрішнього просвіту конструкції в міліметрах. Якщо значення виходить дробовим, його округлюють для цілого числа.
3. Дн - стандартизоване значення діаметра. Цей показник застосовується для трубопровідних систем з метою характеристика приєднуваних арматурний елементів.
4. Зовнішній розмір продукції.
5. Товщина стінки вироби.

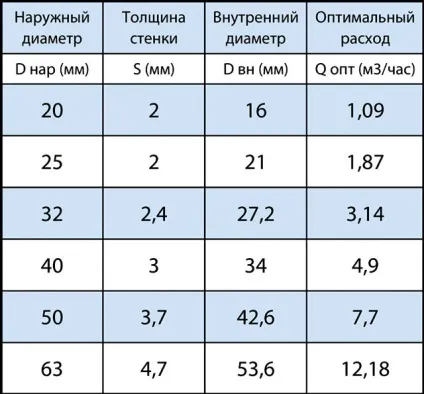

Незважаючи на те, що багатьом покупцям трубної продукції відомо, що таке труба і елементи магістралі, правильно розрахувати діаметр майбутньої конструкції вміють одиниці. Наприклад, продавці, коли називають розмір товару, надають інформацію в дюймах. В даний час є спеціальні таблиці, які допомагають переводити параметри труб в міліметри і сантиметри.

Правила розрахунку діаметра

Розрахунок діаметра магістралі передбачає визначення не тільки величини відрізка, що проходить через центр перетину вироби і з'єднує точки, що знаходяться на його окружності. Потрібно знати, як розрахувати тиск в трубопроводі, з урахуванням типу середовища, що переміщується по ньому, і протяжність конструкції.

В результаті виходить, що при тих же самих використовуваних деталях параметри для опалювальних і водопровідних систем різняться. Непрофесіоналові виконати розрахунки для різних видів трубопроводів буде досить непросто.

Допоможе правильно обчислити розміри необхідних елементів, які використовуються при монтажі конструкцій, обсяг витрат рідини або іншого виду речовини.

Наприклад, можна зробити розрахунок діаметра труби по витраті води зі свердловини на присадибній ділянці, якщо мати інформацію про максимальну потреби в ній в заміському домоволодінні. Це потрібно для оптимізації проведення бурових робіт, оскільки потрібно визначити мінімальну величину обсадної конструкції для водопровідної мережі.

Якщо в будинку планується користуватися одним санвузлом, а також потрібна буде вода для кухні, пральної машинки, для поливу присадибної ділянки, тоді в середньому приблизна продуктивність водопровідної мережі в годину становитиме 3 кубометра.

Як правило, при такому ступені навантаження використовують тридюймові насоси, які здатні подавати в водопровідну або опалювальну магістралі певні обсяги рідини.

У насоса діаметр 75 сантиметрів. Прилад не повинен торкатися до стін обсадної конструкції, а це означає, що при проведенні розрахунків слід враховувати наявність простору між насосом і її стінками. Оскільки основний діаметр можна дізнатися на підставі зовнішнього периметра, до проміжного результату слід неодмінно додати товщину стін пристрою. І тільки підсумувавши все значення, вийде визначити точні параметри.

Опалювальні трубопровідні конструкції

Щоб дізнатися діаметр трубопроводів для опалювальних систем, застосовується абсолютно інший підхід. У цьому випадку основним визначальним параметром є теплове навантаження, що надається на кожну з ділянок теплопостачальної системи. Коли в приміщенні є стелі стандартної висоти, тоді середня витрата теплової потужності на один «квадрат» площі має становити близько 100 Вт.

Всі ці значення відомі фахівцям. Для домашніх умільців є спеціальні таблиці, в яких відображено співвідношення для систем будь-якого призначення і переміщуються середовищ.

Проведення розрахунку для напірних трубопроводів, що застосовуються у водопровідних і опалювальних магістралях, необхідно по ряду причин:

• щоб дізнатися пропускну здатність окремих елементів і всієї системи в цілому;
• для зниження початкової величини напору на різних ділянках комунікацій і всієї конструкції;
• для визначення оптимального діаметра системи при точних значеннях пропускної спроможності і зменшенні напору.

Коли розраховують необхідний витрата середовища, що транспортується в трубопроводі, беруть до уваги пропорційне співвідношення між його пропускною спроможністю і величиною перерізу труби.

Проведення гідравлічних розрахунків

Виконання таких обчислень для труб є необхідним етапом при здійсненні планування і проектування систем опалення або водопостачання для промпідприємства, приватного домоволодіння або населеного пункту.

Для правильного проведення гідравлічних розрахунків слід враховувати ряд нюансів:

• мінімальний обсяг речовин, необхідний для кожного конкретного користувача;
• місце знаходження джерела середовища, що транспортується і кінцевого споживача;
• наявні в розпорядженні схеми проектованої конструкції водо- і теплопостачання із зазначенням використовуваних елементів і матеріалів їх виготовлення;
• величину максимального тиску в магістралі;
• протяжність всієї системи і види опорів в різних місцях трубопроводу;
• таблиці із зазначенням співвідношення матеріалів, одиниць вимірювань та іншого;
• еквівалентний матеріал, з якого зроблена внутрішня поверхня трубної продукції.

Серед завдань, яким потрібні складні гідравлічні розрахунки, значаться такі:

• протяжність ділянки магістралі, який забезпечує доставку речовин в кожен кінцевий пункт;
• величина тиску в конструкції;
• визначення витрати в водопровідних або теплопостачальних системах.

Існує проста формула розрахунку діаметра труби, скористатися якою може кожен власник нерухомості, без участі професіоналів:

d - внутрішній діаметр;

Q - корінь квадратний;

W - теплові потоки, виражені в кВт;

Z - швидкість теплоносіїв в секундах / метрах;

nG - різниці температур середовища в градусах.

Залишається тільки підставити індивідуальні дані при проектуванні простого варіанту магістралі. Інші приклади гідравлічного розрахунку трубопроводу можна знайти в спеціальній літературі.

Але слід зазначити, що проектування великих за довжиною і складних опалювальних або водопостачальних систем вимагає наявності професійних знань, тому розрахунки краще довірити фахівцям. Тільки вони зможуть грамотно і правильно розрахувати параметри трубопроводу, який здатний буде прослужити без серйозних проблем на протязі тривалого періоду.

Кваліфіковані інженери при проектуванні використовують спеціальні програми, які по відомим параметрам підраховують і видають остаточні результати.
