Розрахунку сабвуфера за допомогою програми jbl speakershop
Щоб зробити хороший сабвуфер потрібна спеціальна програма jbl speakershop, недостатньо тільки рекомендацій виробника. Тому що вони не враховують, де буде встановлений ящик, і яку музику він буде грати. Звичайно, можна виготовити короб згідно зі схемою, яка йде в комплекті з сабвуфером. Грати він буде добре, якщо дотримуватися всіх рекомендацій, і робити роботу якісно. Але, домогтися максимальної віддачі можна тільки в тому випадку, якщо ви розраховуєте «саб» під себе, свою музику і свій автомобіль. Тому дуже бажано під кожен конкретний динамік розраховувати свій короб.
Для того, щоб це зробити, існує безліч спеціалізованих програм. Найстарша і одна з найвідоміших - SpeakerShop від компанії JBL. Незважаючи на те, що програма jbl speakershop досить давня, більшість людей, що займаються виготовленням сабвуферів, до сих пір їй користуються. І отримують відмінні результати у вигляді шикарно грає «сабов».
Для новачка розібратися в програмі jbl speakershop буває трохи складно, тому що вона хоч і невелика, але містить в собі масу полів, графіків і показників, в яких, з незвички, легко заплутатися.
Установка програми jbl speakershop
Почнемо з установки. SpeakerShop працює під Windows. Причому тільки зі старими версіями, які не новіше ХP. Для того, щоб встановити SpeakerShop на 7-ку, 8-ку або 10-ку, потрібні віртуальні машини, на яких буде встановлена «вінда». А вже на неї можна буде поставити jbl speakershop. З віртуальних машин можна рекомендувати Oracle Virtual Box. Вона безкоштовна і проста в установці, і налаштування.
Читайте також: Вибираємо найкращі динаміки для авто
Початок роботи з програмою JBL SpeakerShop
Після установки JBL SpeakerShop ви отримуєте два модуля: один для розрахунку сабвуферних коробів. другий - для розрахунку кросоверів. Запустивши SpeakerShop Enclosure Module, ми можемо починати розрахунок. Змоделювати АЧХ в «спікершопе» можна для закритого корпусу, закритого ящика, Бандпасс і пасивного радіатора. У переважній більшості випадків розраховують перші два.
Незважаючи на те, що програма jbl speakershop пропонує введення безлічі параметрів, нам потрібно ввести тільки три основні:
- Fs (резонансна частота),
- Qts (повна добротність),
- Vas (еквівалентний об'єм).

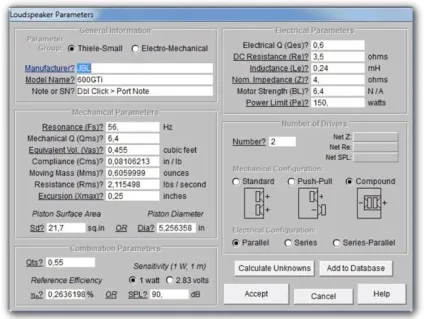

Введення необхідних параметрів
Якщо у вас, в керівництві до динаміка, є багато інших характеристик, і ви їх введете в поля програми, гірше не буде. Але є обов'язковими лише три перші і основні, які називаються параметрами Тіля-Смолла. Ввести їх можна вибравши пункт меню Loudspeaker - # 8594; Parameters minimum, або просто натиснувши Ctrl + Z. Підтвердивши ваші дані кнопкою Accept, можна приступати до моделювання АЧХ.

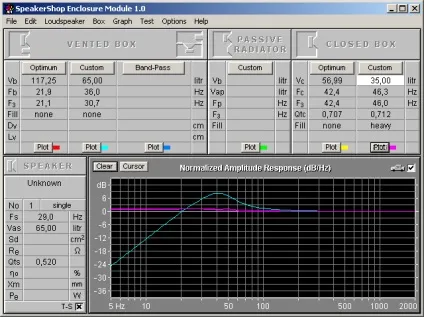

Розрахунок фазоінвертерного корпусу
Зробимо це на прикладі розрахунку фазоинверторного корпусу. Для цього треба натиснути кнопку Custom з розділу Vented Box. Програма вже пропонує готовий розрахунок під кнопкою Optimum. Але часто він виявляється не таким, як як нам потрібно, тому натискаємо Custom і вводимо приблизний обсяг короба (позначається, як Vb), і настройку (Fb).
Варто сказати, що налаштування потрібно вибирати під музику, яку ви найчастіше слухаєте. Більш низька настройка, в 30-35 Гц вибирається, коли ви слухаєте жанри з великою кількістю низьких частот: реп, Дуббо та інше. Більш висока, 40 і більше - коли ви віддаєте перевагу живу музику, рок, транс, клубну музику. І якщо слухаєте всього потроху, вибирайте щось середнє.
Розрахунку сабвуфера за допомогою програми jbl speakershop
Так, не забудьте включити передавальну функцію салону, якщо ви розраховуєте сабвуфер для автомобіля! Вона враховує підйом низьких частот, який відбувається за рахунок салону автомобіля. Функція відображається у вигляді «прапорця» в правій частині вікна програми, біля маленької іконки автомобіля.
Читайте також: Найпоширеніші помилки при побудові сабвуферів
Коли ви домоглися потрібного виду АЧХ, залишилося розрахувати порт. Для цього заходимо в пункт меню Box - # 8594; Vent, або ж просто натискаємо Ctrl + V. Так само вводимо цифри в розділі Custom. Якщо вам потрібен круглий порт, вибираємо Diameter, якщо щілинний, то Area.
Наприклад. ви хочете щілинний порт. Як підібрати площа? Потрібно обсяг короба помножити на цифру від 3 до 3,5, приблизно. Якщо «чистий» обсяг ящика у вас 60 л, то 60 л потрібно помножити на 3. Виходить 180 см-# 178 ;. Вводимо цю цифру в поле, а програма автоматично вважає довжину порту. Припустимо, вона вийшла 60 см.
Все, розрахунок готовий! Але пам'ятайте, що у вас є тільки «чистий» обсяг короба і обсяг порту. Щоб знати, якою буде «брудний», тобто загальний обсяг, треба до «чистого» обсягом додати обсяг порту, обсяг стінки порту і обсяг, який витісняється динаміком. Може легко вийти ще літрів 20.
Розрахунок корпусу типу «закритий ящик»
Розрахувати корпус типу «закритий ящик» ще простіше. Для цього в правій частині програми jbl speakershop, в розділі Closed Box, так само потрібно натиснути кнопку Custom. В поле Vc вводите необхідний обсяг. Для закритого ящика він буде менше, ніж для закритого корпусу.
Наприклад. для 12-дюймового динаміка, оптимальний обсяг від 20 до 30 л, приблизно. Варіюючи вводяться цифри і запускаючи промальовування кнопкою Plot, ви можете бачити, як змінюється графік АЧХ. Для ЗЯ хорошою може вважатися АЧХ з невеликим підйомом в області низьких частот, без піків і, тим більше, провалів.
Тепер залишається намалювати креслення на листочку, або в програмі для 3D-моделювання, додавши товщину стінок, зробити деталировку, розпиляти фанеру і зібрати короб! Варто сказати, що всі розрахунки рекомендується робити ще до покупки сабвуферного динаміка, щоб зрозуміти, чи зможе він грати ту музику, яка вам подобається і робити це так, як ви хочете.
