3.20.1 В даний час випускаються розподільні шафи наступних типів:
а) шафи розподільні вуличні ШРУД 2/1200 (рисунок 3.57);
б) шафи розподільні ШРВП-1200 і ШРП2 / 1200, що встановлюються в під'їздах житлових будинків і адміністративних будівель (рисунок 3.58а, б);

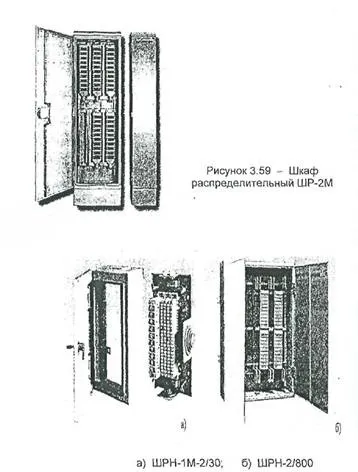

в) шафи розподільні ШР-2М ємністю від 150 до 1200 пар, що встановлюються як всередині приміщень, так і на відкритому повітрі (рисунок 3.59);
г) шафи розподільні настінні ШРН, ШНР ємністю від 30 до 1200 пар (рисунок 3.60 а, б);
Розподільні шафи можуть бути обладнані боксами типу БКТС з контактами плинтов "під гвинт", а також з плінтами, що мають врізні контакти, у яких є якісні переваги перед контактами "під гвинт".
Тип розподільчих шаф і місце їх установки визначаються проектом. Для якісного монтажу розподільних шаф на цьому етапі будівництва повинна бути запрошена електромонтажна компанія. Вона виконає весь необхідний комплекс робіт, що включає, крім самого монтажу електричних схем і ланцюгів, ще й поставку електротехнічного обладнання, проектування спеціальних систем, а також сервісне обслуговування змонтованого обладнання.

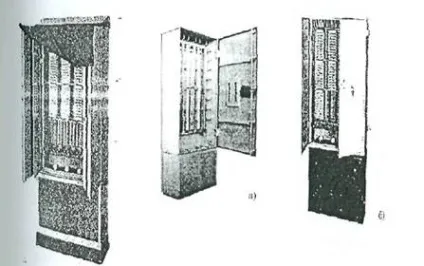

Малюнок 3.57 - Розподільчий Шафа ШРУД-2/1200 Малюнок 3.58 - Шафи розподільні а) ШРПВ-1200 б) ШРП-2/1600

Малюнок 3.60 - Шафи розподільні настінні

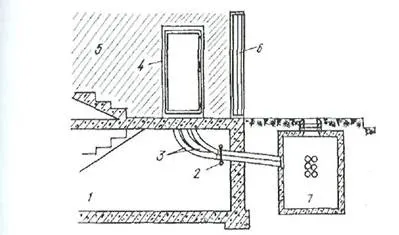

3.20.2 При установці розподільного шафи в приміщенні від найближчого колодязя, який називається шафовим, через підвал Можуть прокладатися вигнуті сталеві труби. Верхні кінці труб повинні заводитися в нижню частину шафи, а нижні - в отвір колодязя. При деякому віддаленні шафи від шафового колодязя або місця установки шафи від зовнішньої стіни будівлі труби слід заводити в отвір фундаменту до внутрішньої стіни підвалу (рисунок 3.61).

1. - підвал будівлі;
2. - кріплення труб;
3. - вигнуті труби;
4. - шафа ШРП;
5. - перший поверх будівлі;
6. - двері під'їзду;
7. - колодязь

Малюнок 3.61 - Шафа розподільна ШРП, встановлений в під'їзді будинку

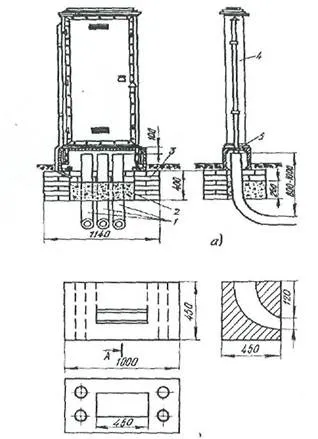

3.20.3 Вуличні розподільні шафи повинні встановлюватися на виготовлених в заводських умовах залізо-бетонних цоколях (рисунок 3.62) або на бетонокірпічних фундамент, що влаштовуються на місці. До цоколю або фундаменту, що виготовляється на місці, шафа слід прикріплювати болтами.
При використанні цоколя азбестоцементні труби від шафового колодязя необхідно заводити в отвір нижньої його частини із закладенням цементно-піщаним розчином. Якщо фундамент під шафу виготовляють на місці, то вигнуті труби замуровують в його стінки. Нижні кінці вигнутих труб стикуються з трубопроводом від шафового колодязя.

а) шафа, встановлений на цегляно-бетонному фундаменті;
б) цокольний бетонний фундамент

1. - вигнуті сталеві труби;
2. - бетон;
3. - цегляна кладка;
4. - вентиляційна труба;
5. - шафова дошка

Малюнок 3.62 - Розподільна шафа, встановлений на вулиці

3.20.4 Безпосереднє введення трубопроводу в шафу прийнятний, якщо відстань до найближчого колодязя не перевищує 35 м. При більшій відстані або при необхідності деякого розвороту трубопроводу у шафи або безпосередньо під ним повинен бути побудований кабельний колодязь. Допускається установка шафи безпосередньо на перекритті колодязя з пристроєм в його перекритті щілини для виведення кабелів (рисунок 3.63)

1 - шафа ШР;
2 - шафовий колодязь;
3 - колодязь на трасі;
4 - фундамент під шафу на перекритті колодязя;
5 - щілину в перекритті колодязя для вводу кабелів в шафу;
6 - трубопровід зв'язку

Малюнок 3.63 - Розподільна шафа ШР, встановлений на перекритті колодязя

3,20.5 Від шафового колодязя до шафи ємністю 1200x2 Повинні прокладатися чотири труби каналізації, до шафи ємністю 600x2 - три, до шафи ємністю 300x2 - дві і до шафи ємністю 150x2 - одна труба.

3.20.6 Канали трубопроводу, введеного в шафу і в шафовий колодязь, повинні бути ретельно, герметично закладені з метою запобігання випадкового проникнення води і вибухонебезпечних газів через колодязі в шафу і приміщення.

3.20.7 Встановлений розподільний шафа повинен бути заземлений з підключенням провідника від заземлення на клему. Опір заземлення має бути не більше 10 Ом. Влаштування заземлення наведено в розділі 18. Схема заземлення шафи повинна бути приведена в проекті.
