Розподіл напрузі в підставі від дії зовнішнього навантаження

Тиск на підставу, що передається по підошві фундаменту, поширюється в грунті на всі боки, поступово зменшуючись.

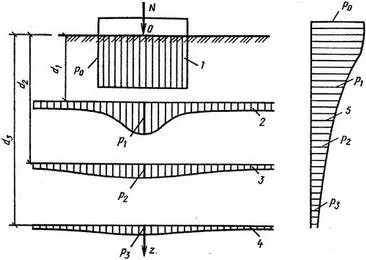

Мал. 2.3. Епюри нормальних напружень в основі
1, 2, 3, 4 - відповідно по підошві фундаменту і на глибинах d1, d2, d3; 5 -по осі

Обмежимося розглядом випадку, коли фундамент передає на підставу тиск від сили N, кН, що проходить через центр ваги підошви фундаменту (рис. 2.3).
У будь-якому перетині підстави горизонтальною площиною найбільше нормальне напруження Pmaх, кПа, виникає на осі z, в якості якої прийнята вертикальна вісь з початком в центрі ваги Про підошви фундаменту. У міру збільшення глибини найбільшу напругу ротах зменшується, розподіл напружень р стає більш рівномірним.
Найбільше нормальне напруження Pmaх, кПа, що виникає під центром ваги підошви фундаменту на глибині d, м, визначається за формулою
Pmaх = ар0, (2.7)
де а - коефіцієнт розподілу тиску в грунті; ро - нормальні напруження по підошві фундаменту, кПа.
Значення коефіцієнта а приймають по табл. 2.1. При підошві фундаменту в формі кола вони залежать від ставлення d / b (глибини d, м, до діаметру кола b, м) при підошві в формі прямокутника вони залежать від ставлення а / b (більшої сторони а, м, прямокутника до меншої b, м) і від ставлення d / b. Для проміжних значень цих відносин між наведеними в табл. 2.1 величину а визначають інтерполяцією.

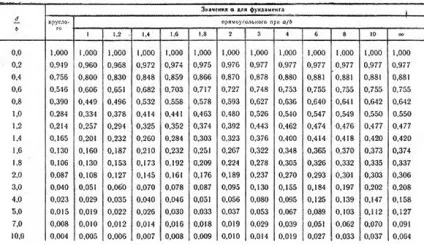

Таблиця 2.1. Значення коефіцієнта а розподілу тиску в грунті
