Розкладна саперна лопата

У зв'язку з новими законами про шукання скарбів, просту саперну лопату практично прирівняли до автомата Калашникова та поїздка на риболовлю з лопатою для копання черв'яків може вилитися в погану історію і штраф 1000-1500 рублів. Тому пропоную зробити розкладну лопату, щоб вона могла повністю сховатися в рюкзак, сумку і не муляти нікому очі.

Пункт 1. Для виготовлення нам знадобиться:
• Металева саперна лопата з ресорної сталі.
• Зварювальний апарат.
• Відрізок труби рівний внутрішньому діаметру ручки лопати (зазвичай підходить спинка старої металевого ліжка).
• Маленька болгарка з тонким відрізним диском, пелюсткові-наждачний круг.
• Дрель, свердло Д = 5 мм. болт М4 довжиною 35 мм. гайка баранчик.
• Напилок, дві струбцини.
• Рулетка, штангенциркуль.

Пункт 2. Виготовлення.
За основу візьмемо саперну лопату з порожнистої металевої ручкою, вона зроблена з ресорної сталі, тому запас міцності в її тонкостінної ручці дуже хороший.

Ось тільки розміри багнета у цій лопатки надто великі і не витримує копання на всю глибину багнета, постійно вигинається у зворотний бік, потім відстрілює назад, але поле тривалої роботи все одно ламається в цьому місці. Тому багнет треба відразу зменшити до розміру правильної саперної лопатки.

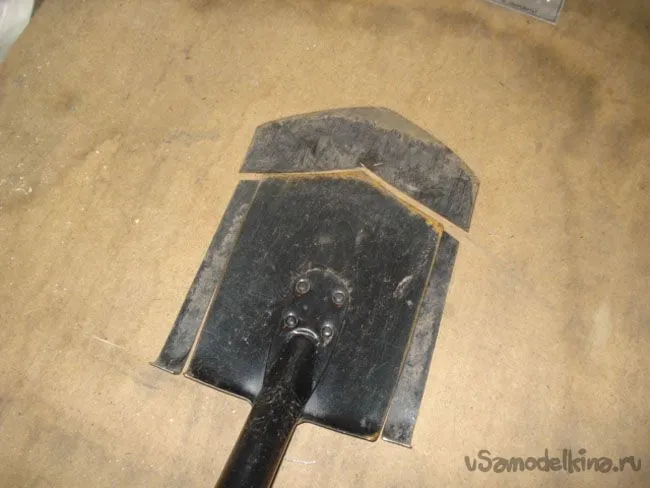

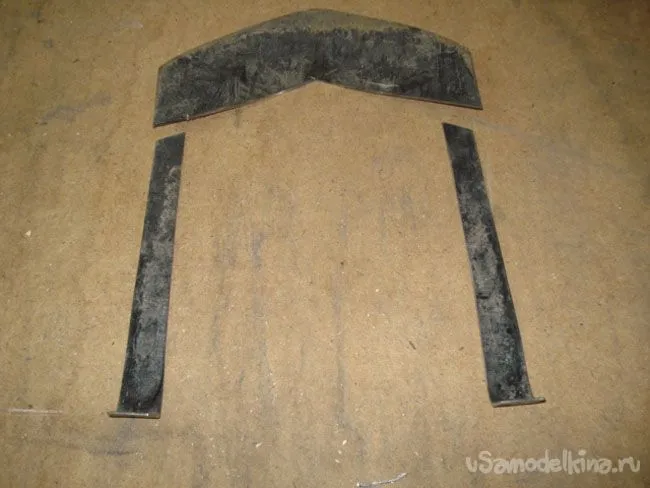

Накреслимо лінії різу, з боків треба відступити приблизно 20 мм, а низ 40 мм. Обрізаємо все зайве болгаркою.

При бажанні з отриманих відрізком можна зробити пістолет-арбалет. сталь то ресорна, тому я відклав її на потім.
Заточуємо багнет як був раніше.

Тепер знаходимо середину лопати і відступаємо в сторону багнета на 50-80 мм. ставимо позначку.

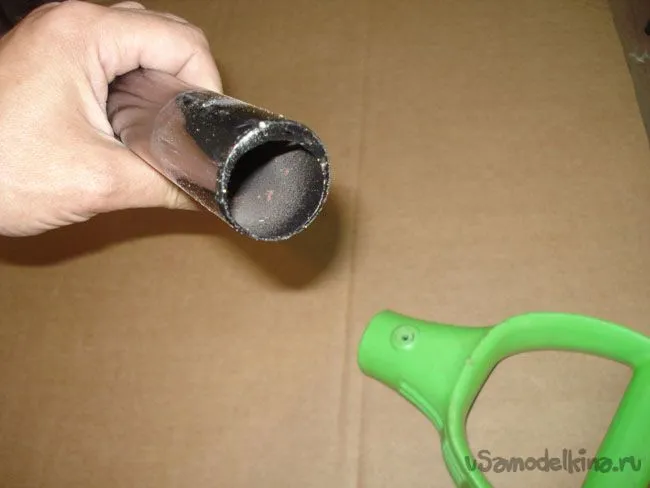

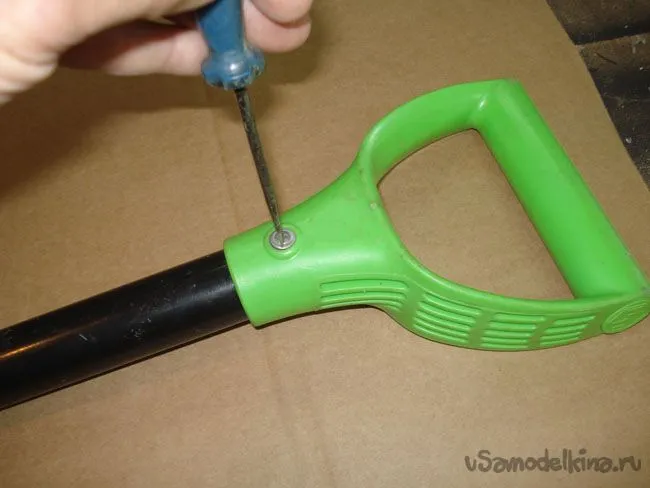

Для зручності подальшої роботи бажано зняти пластикову ручку-держак. Для цього викручуємо кріпильний шуруп, наступаємо ногою на багнет і крутячи по черзі в різні боки за ручку, знімаємо її.

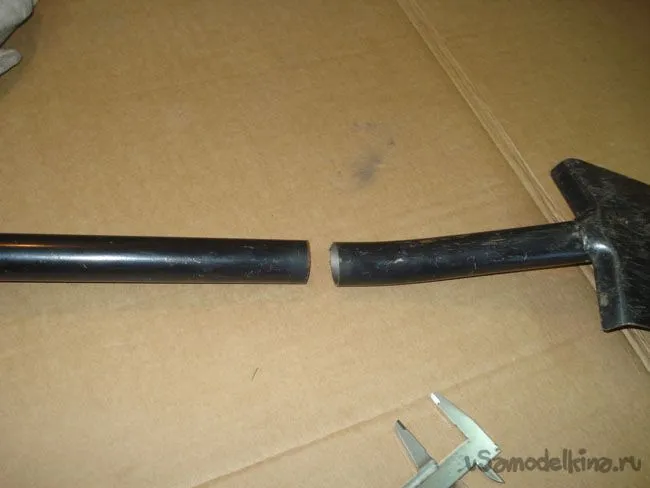

У зазначеному місці розпилюємо болгаркою лопату на дві частини. В результаті ручка має вийти довшим на ці 5-8 см.

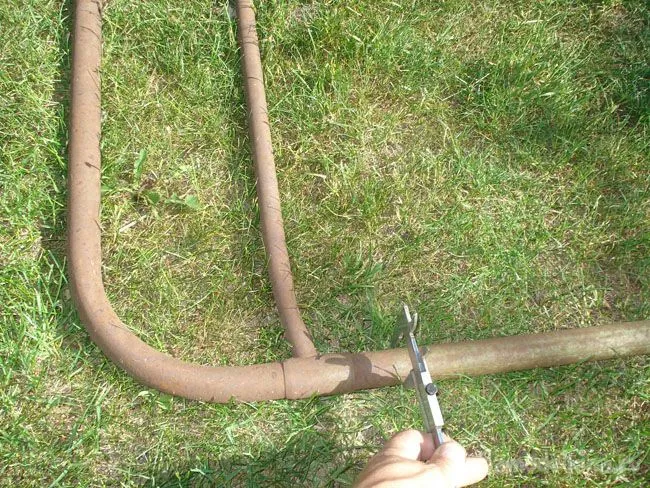

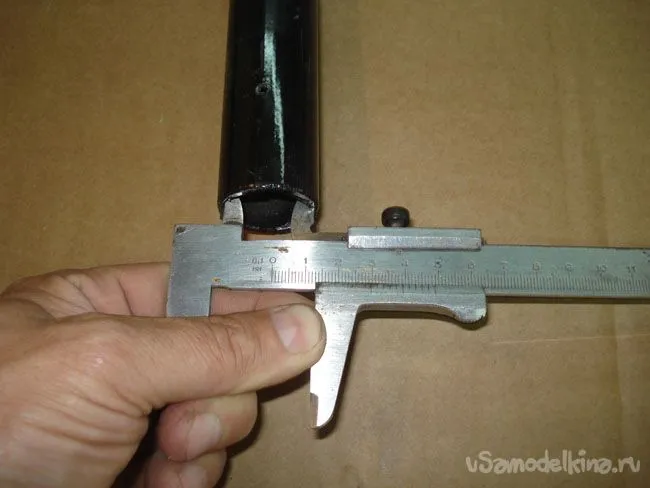

Заміряємо штангенциркулем внутрішній діаметр труби ручки, вийшло приблизно Д = 30 мм.

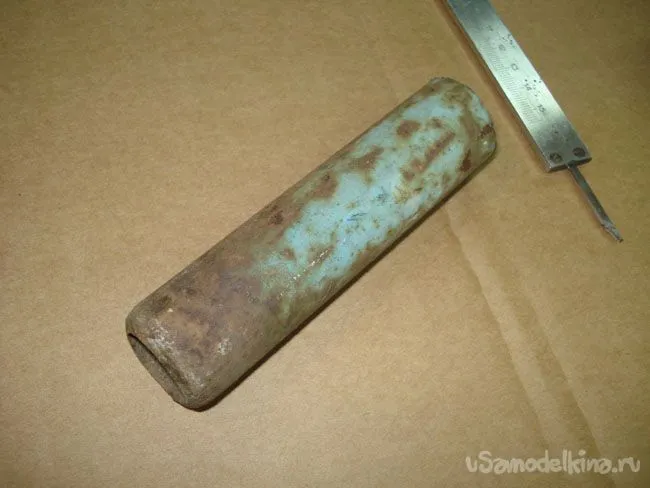

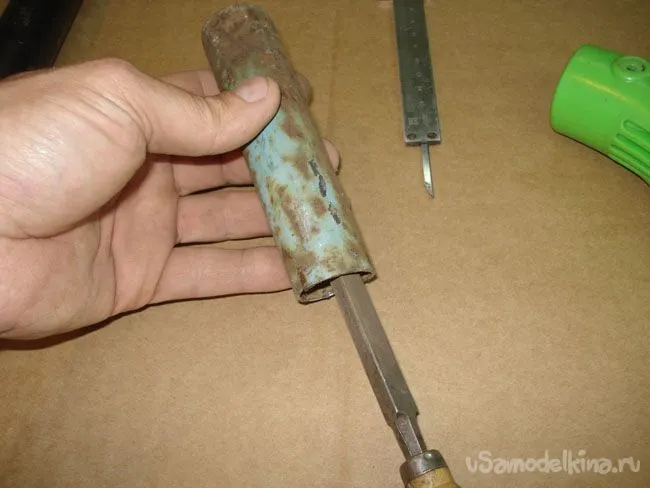

Підбираємо трубу для сполучної вставки, для цієї мети добре підходить труба від спинки старої металевого ліжка.

Відпилюємо 100 мм. відрізок труби, брати бажано край, він має звуження завальцювання.

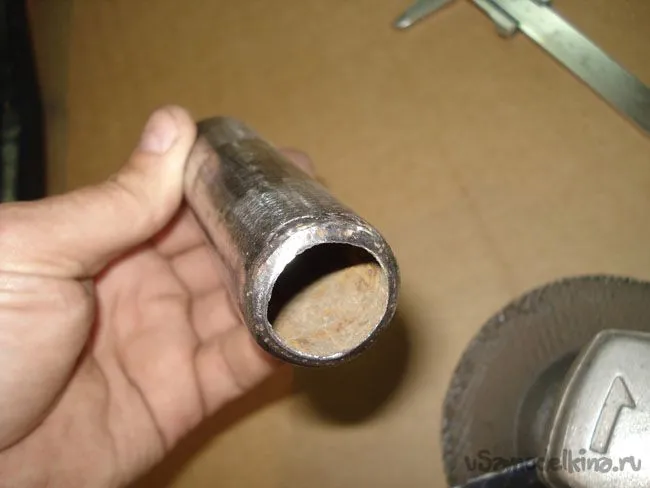

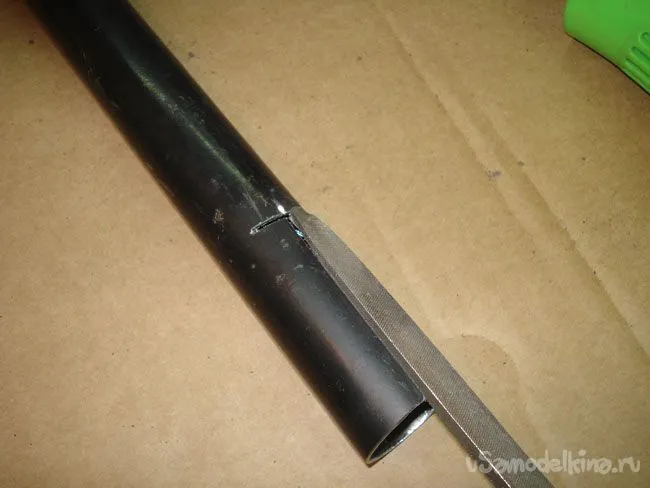

Обробляємо напилком внутрішні гострі краї, задирки.

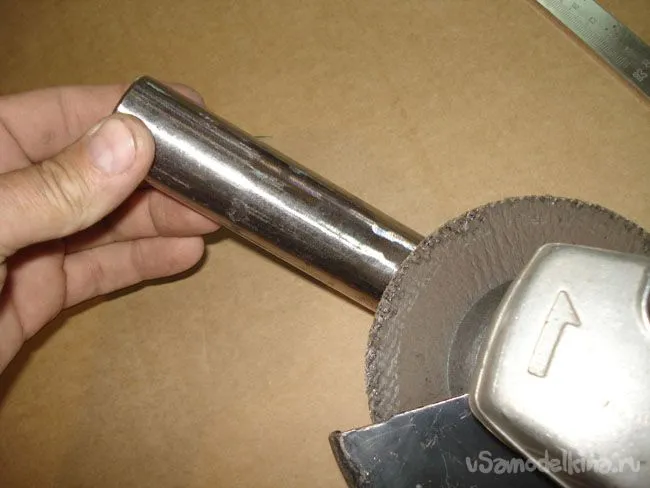

Наждачним кругом зачищаємо поверхню, за одне трохи зменшуємо діаметр і знімаємо по краю фаску.

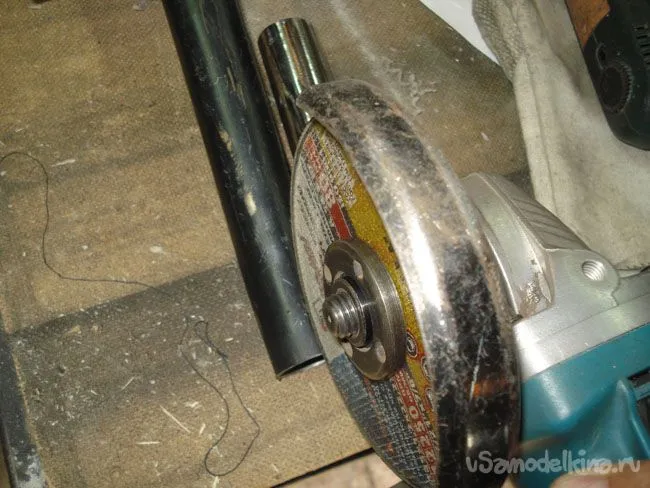

У багнетною частини, в трубі, робимо пропив 50 мм. тонким відрізним диском, це дасть можливість вставити всередину трубу вставку.

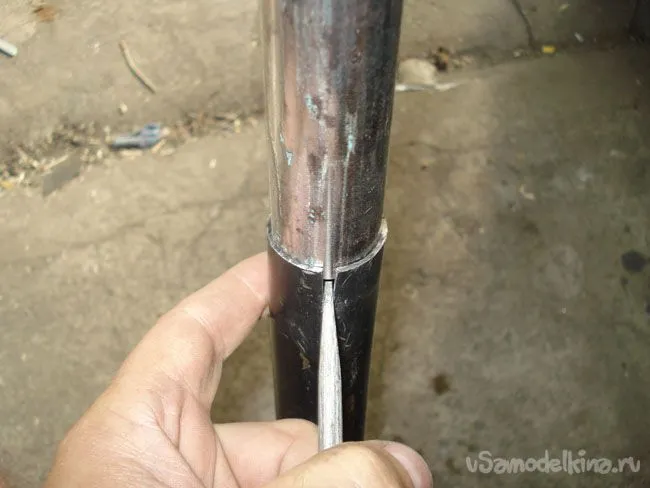

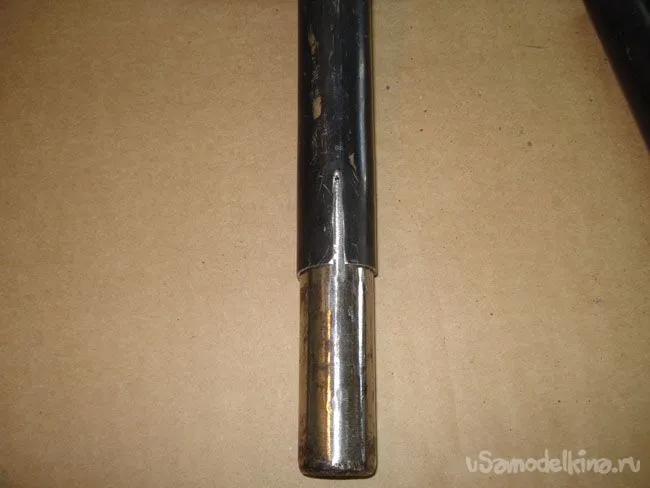

Розширюємо розріз за допомогою клина викрутки і вставляємо трубу її не завальцованних стороною всередину.

Забиваємо трубу так кінця розрізу, використовуємо палицю, а не молоток, щоб не погнути край вставки.

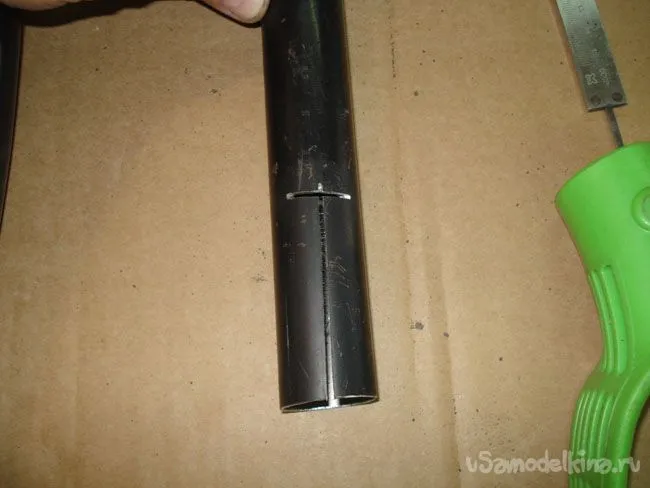

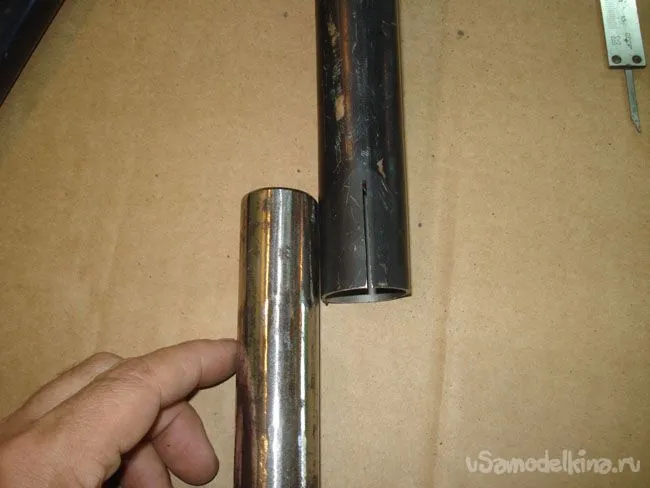

У другій трубі ручки робимо пропив у вигляді літери (Т), довжина пропила дорівнює довжині незабитих частини вставки.

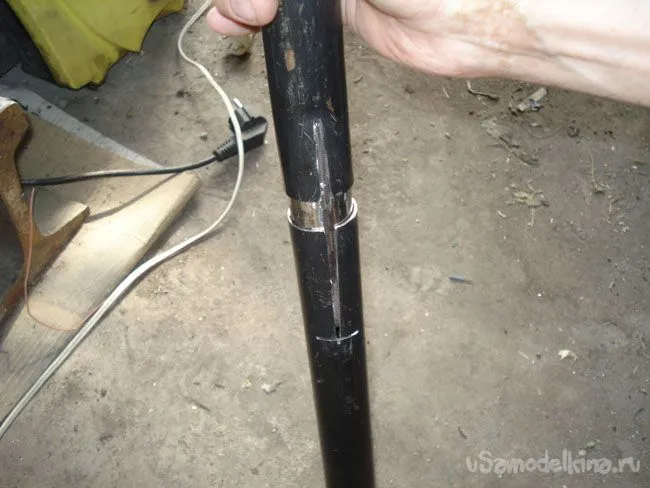

Перевіряємо як все з'єднується, при необхідності допрацьовуємо стикувальний вузол.

Обробляємо гострі краї напилком.

Для фіксації і ухилення, вставку в багнетною частини необхідно приварити зварюванням.

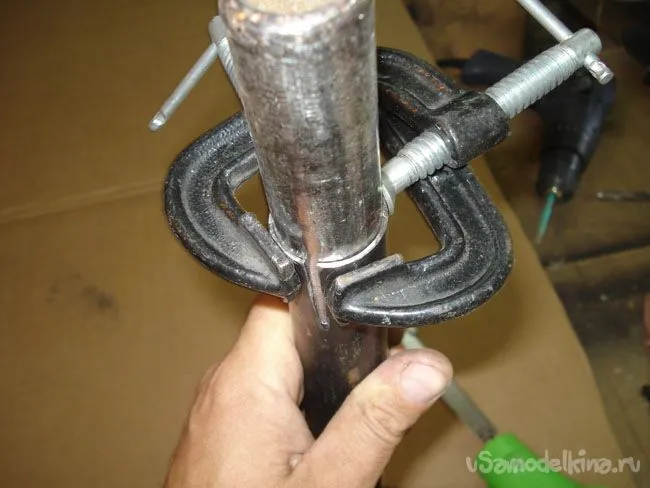

Для щільного обтиску труби використовуємо струбцини.

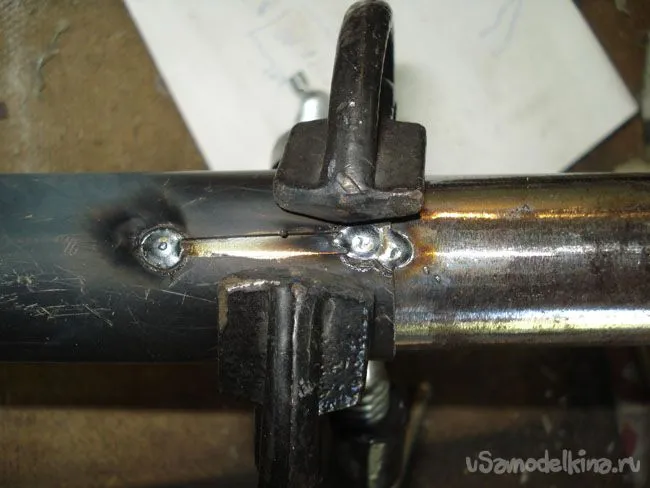

Ставимо кілька точок зварювання, більше не треба.

Знімаємо кріплення і обточуємо при необхідності болгаркою.

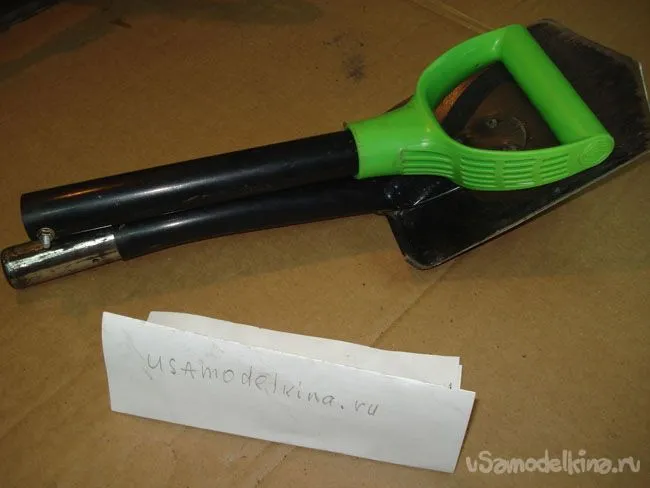

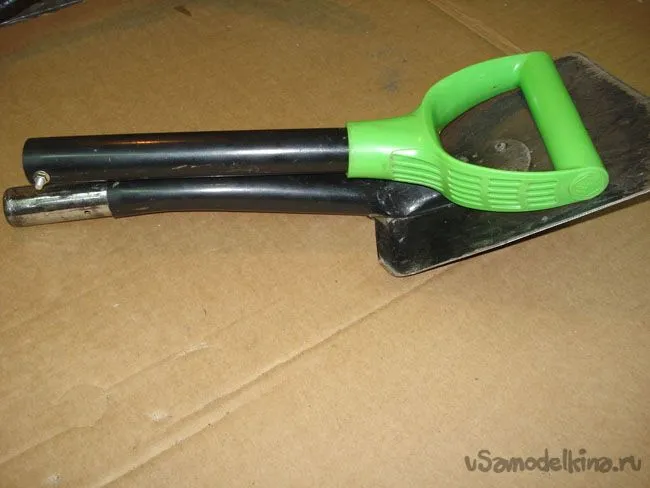

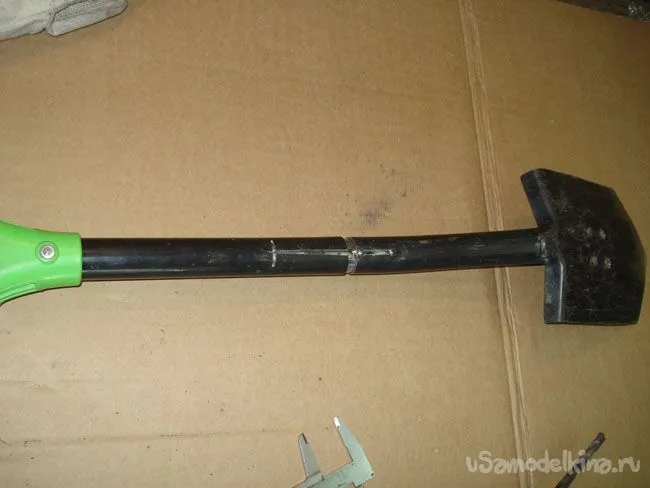

З'єднуємо лопату в робоче положення.

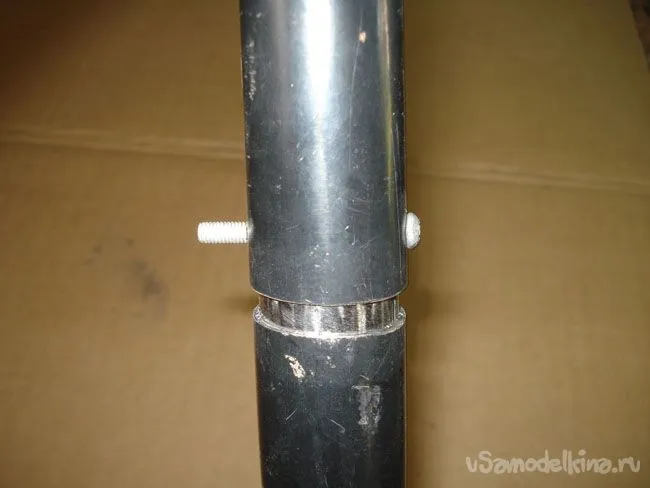

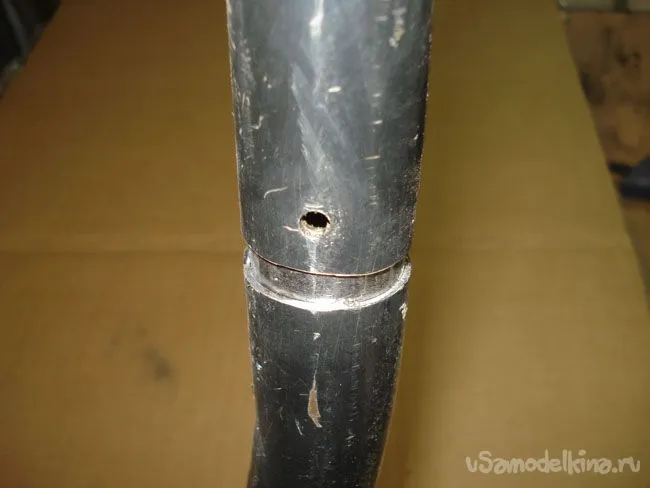

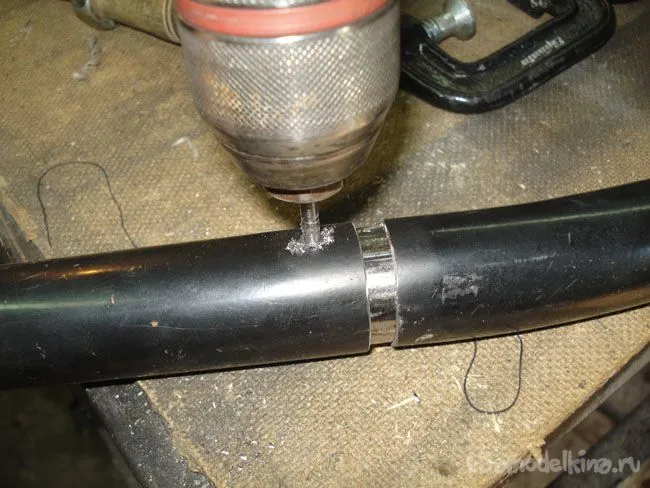

Для кріплення та надання додаткової жорсткості під час роботи, потрібен болтової замок. Просвердлимо отвір Д = 5 мм. під затискної болт.

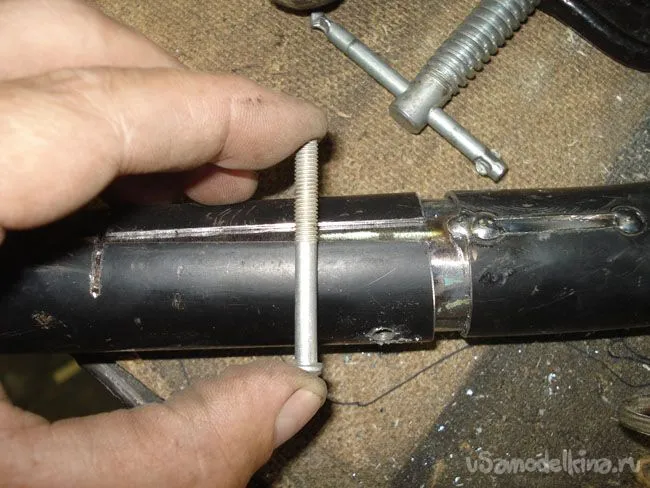

Підбираємо відповідний болт, замість гайки бажано використовувати гайку-баранчик.

Встановлений болт з гайкою не дасть розширяться ручці по розпилу і захистить її від поломки на важкому грунті.

Пункт 3. Висновок.
Тепер в розібраному стані лопата займає дуже мало місця і прекрасно поміщається в рюкзак, багажник скутера або під сидіння в автомобілі. Для повної зручності необхідно зшити з щільного брезенту чохол.
