Розгінний блок КВРБ (КВТК)

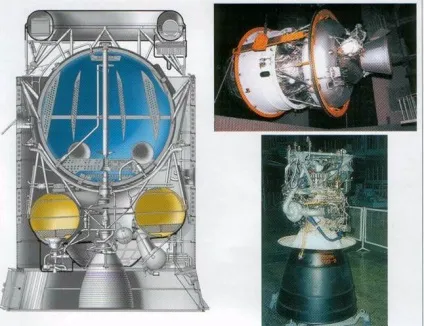

Державний космічний науково-виробничий центр імені М. В. Хрунічева веде розробку кисло-родно-водневого розгінного блоку (КВРБ) (КВТК) для модернізованої ракети-носія
"Протон-М" і РКН «Ангара А5». Створення кисло-родно-водневого розгінного блоку ба-зіруется на основі розробленого в КБХМ рідинного ракетного двигуна КВД-1.
Конструкція розгінного блоку дозволяє виконувати тривалий політ в умовах космічного простору (до 7, 5 ча-сов) і здійснювати багаторазове (до 5 раз) включення маршового двигуна в процесі польоту.
Маршовий двигун встановлюється нерухомо в конічної ніші, распо-запропонованої на нижньому днище бака окис-літеля. Як маршового двигуни-ля КВРБ використовується модернізує-ний рідинний ракетний двига-тель КВД-1М з турбонасосного систе-мій подачі палива і дожиганием ге-нераторного газу в камері згоряння. Для управління КВРБ на активних навчаючи-стках польоту використовуються дві рульові камери, встановлені в карданових підвісах, що допускають відхилення ка-мер в двох площинах. Харчування кермі-вих камер основними компонентами палива здійснюється від турбонасосного агрегату маршового двигуна. На нижньому днище бака окислювача уста-новлено два блоку рухової уста-новки малої тяги для стабілізації і орієнтації киснево-водневого блоку на пасивних ділянках польоту, а також опади палива перед запусками маршового двигуна. В якості компонентів палива в руховій установ-ке малої тяги використовуються азотний тетраоксид і несиметричний диметилгидразин.
У складі рухової установки име-ється система регулювання соотноше-ня витрачаються компонентів палива, яка забезпечує одночасне і повне витрачання палива з баків. Наддув бака окислювача і управління пневмоклапанами здійснюється гелі-ем, що зберігаються в шаробаллона, распо-викладених в баку окислювача. Наддув ба-ка пального здійснюється газообраз-ним воднем, що відбирають від марші-вого двигуна.
Конструкція і характеристики КВРБ дозволяють використовувати його спільно не тільки з РН "Протон-М", але і з цілим рядом існуючих і перспективних РН середнього і важкого класів "Анга-ра", "Зеніт", "Енергія-М", а також Ariane -5.
Двигун КВД-1М виконаний за схемою з дожиганием відновного генераторного газу. Підтримка і через трансформаційних змін режиму роботи двигуна по тязі і співвідношенню масових витрат компонентів палива здійснюється за допомогою дроселів, встановлених на магістралях харчування окислювачем генератора і камери. Дросселирующие елементи дроселів переміщаються еле-ктріческімі приводами по командам від системи управління розгінного блоку. Запуск і зупинка двигуна осуществля-ється за допомогою агрегатів автоматики, керованих гелієм, що подається через функціонуючі за програмою електропневмоклапани пневмосистеми РБ. У процесі запуску і зупинки двигуна проводиться продування порожнин окис-літеля камери і газогенератора гелієм, що подається на з-трансформаційних змін режиму роботи двигуна по тязі і по співвідношенню масових витрат компонентів палива, яке здійснюється за допомогою дроселів, встановлених на магістралях харчування окислювачем генератора і камери. Дросселирующие елементи дроселів переміщаються еле-ктріческімі приводами по командам від системи управління розгінного блоку. Запуск і зупинка двигуна осуществля-ється за допомогою агрегатів автоматики, керованих гелієм, що подається через функціонуючі за програмою електропневмоклапани пневмосистеми РБ. У процесі запуску і зупинки двигуна проводиться продування порожнин окис-літеля камери і газогенератора гелієм, що подається з пневмосистеми розгін-ного блоку. Займання компонентів палива в камері і газогенераторі осу-ється за допомогою піротехнічес-ких пристроїв.
Двигун може працювати спільно з бустерний турбонасосного агрегату-ми окислювача і пального, що створюють необхідні тиску компонентів палива для бескавитационной роботи насосів його турбонасосного агрегату. Двигун забезпечений шар-балоном для розкрутки ТНА при першому запуску ЖРД. Для подальших за-пускові куля-балон може бути заповнені-нен воднем високого тиску, отбі-раєм з вихідного колектора камі-ри двигуна.
Компоненти палива - рідкий кисень і рідкий водень. Керуючий газ - гелій. Рп = 7,100тс (69,6кН)
t = 800 с (одного включення - 600 с)
РГГ = 82,3 кгс / см 2
Число включень 3
рк = 3,2. 4,4. 6, ЗМПа
Для рульової камери:
1.4 Розгінний блок «ДМ»
Розгінний блок "ДМ" призначений для застосування на РН
"Протон-К", "Протон-М" і "Зеніт-3" і може бути запропонований на РКН «Ангара А5». При виведенні КА на геостаціонарну орбіту РН може працювати по двох - або трехімпульсной схеме.Прі цьому в залежності від заданої довготи стояння супутника на геостаціонарній орбіті змінюється час знаходження блоку на проміжних орбітах і відповідно загальний час польоту, яке може становити від 7 до 21 години. під час польоту розгінний блок може функціонувати або повністю в автономному режимі, або управлятися по радіоканалах з Землі.
Основні масово-габаритні параметри блоку наступні:
• максимальна довжина - 6,28 м;
• діаметр в середній частині - 3,7 м;
• діаметр по стику з РН - 4,1 м;
• маса сухого блоку без скидаються елементів - 2200 кг;
• маса КРТ і газів - 15095 кг;
• окислювач - рідкий кисень - 10610 кг,
• пальне - гас (РГ-1) - 4330 кг.
Конструктивно-компоновочная схема блоку представлена на малюнку 7. Основним силовим елементом конструкції є межбакового відсік, до верхнього шпангоуту якого стикується ферма кріплення приладового контейнера. Ця ж ферма використовується і для кріплення космічного апарату, який встановлюється на кільцевому шпангоуті, розташованому на внутрішньому ярусі ферми. Межбакового відсік у верхній своїй частині має вузли кріплення ферми, до якої приєднано кульовий бак окислювача. До нижньої частини межбакового відсіку пристикована двох'ярусна ферма, яка використовується для кріплення торів бака пального і маршового двигуна.
Бак окислювача, в якому розміщується рідкий кисень, містить внутрішню арматуру, магістралі заправки і зливу, наддуву і дренажу, покажчик наповнення бака при заправці і внутрібаковие перегородки. Усередині бака розміщені два куля-балона з гелієм, який використовується для наддуву баків, продувок, розкрутки турбін бустерних насосних агрегатів і ряду інших цілей. Зовнішня поверхня бака і витратні магістралі закриті екранно-вакуумної теплоізоляцією (ЕВТІ) і гермочехлом. Внутрішня-порожнину під чохлом при підготовці до пуску продувається попередньо висушеним азотом і гелієм.
Бак пального має торів форму і розміщений в нижній частині розгінного блока.Он закріплений на зовнішньому ярусі двох'ярусної ферми і має також додаткове кріплення по внутрішньому контуру цієї ферми. З метою зменшення залишків незабора компонента бак пального нахилений щодо поздовжньої осі на 3 градуси. Зовнішня її поверхню частково закрита ЕВТІ, а на верхньому його днище і на двох'ярусної фермі розміщені елементи системи управління і системи телевимірювань, а також арматура ПГС двигуна. ЖРД РД-58М багаторазового запуску, з турбонасосного системою подачі виконаний за схемою з дожиганием окисного газу. Він закріплений в карданном підвісі на внутрішньому ярусі двох'ярусної ферми. Така установка двигуна дозволяє робити керування по каналах тангажа і рискання. Для управління по крену використовується поворотний сопло, яке працює на гарячому генераторному газі, частково відбирає після турбіни ТНА і забезпечує роботу турбін бустерних насосних агрегатів окислювача і пального. Останні розташовуються безпосередньо на виході з відповідних баків. До складу ЖРД РД58М входять також блок багаторазового запуску і агрегати автоматики з пневмоуправлсніем. Крім того, на блоці "ДМ" встановлено два двигуни системи забезпечення запуску, які закріплені на нижньому днище бака пального і призначені для створення початкової осьової перевантаження. Вони працюють на гідразин і включаються перед запуском основного ЖРД. Для запобігання теплового впливу минає газового струменя на елементи конструкції і ЖРД використовується донна захист, яка представляє собою зварений з трубок каркас, обтягнутий ЕВТІ. Приладовий відсік виконаний у вигляді герметичного Торообразная контейнера.Он закріплений на внутрішньому і зовнішньому ярусах верхньої ферми. Контейнер виготовлений роз'ємним і містить прилади системи управління, а також повітряно-рідинну систему терморегулювання. Розгінний блок комплектується конічним і циліндричним перехідниками, які пов'язують його з РН. При відділенні РБ від третього ступеня РН конічний перехідник відділяється разом зі ступенем, а через деякий час скидається і циліндричний перехідник.
Блок «ДМ» розроблений і виробляється НВО "Енергія", експлуатується з РН «Протон» з 1974 року, а його прототип - блок »Д» - з 1967 року.

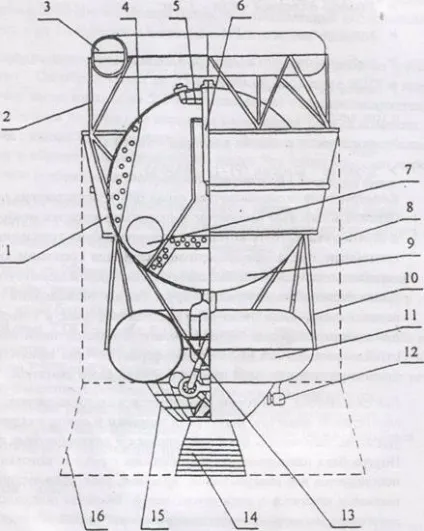

Малюнок 7 - Розгінний блок «ДМ»:
1 - межбакового відсік; 2 - ферма кріплення приладового відсіку, 3-приладовий відсік, 4 - внутрібаковие перегородки, 5 - патрубок наддуву і дренажу, 6 - покажчик наповнення бака при заправці, 7 -баллон з гелієм; 8 - скидається перехідний відсік; 9 - бак окислювача; 10 двоярусне ферма; 11 - бак пального; 12 - блок багаторазового запуску; 13-карданний підвіс двигуна; 14-РРД РД-58М; 15-донна тепловий захист; 16-конічний перехідний відсік.
Малюнок 8 - а - конструктивно-компоновочная схема розгінного блоку «ДМ»; б - блок «ДМ» в Міці космодрому на випробуваннях
Блок «ДМ» складається з:
• двох рухових установок стабілізації і кричи-ентации;
• сферичного бака окислювача;
• тороїдального бака пального;
• апаратури командно-вимірювального комплексу;
• відокремлюваних в польоті нижнього і середнього перехідників.
Блок «ДМ» існує в двох модифікаціях: з аппа-ратура командно-вимірювального комплексу, розмі-щаемой в приладовому відсіку, і без неї, коли для реше-ня завдань управління і вимірювання використовується аппара-туру космічного апарату.
Двигун 11Д58М є представником сімей-ства киснево-вуглеводневих ЖРД, розроблених НВО "Енергія" (1970-1973 рр.) Для розгінних блоків, що забезпечили реалізацію більшості національних програм дослідження космосу.
• окислювач - рідкий кисень з температурою від мінус 194 до мінус 177 ° С;
• пальне - нафтил (гас) або синтин. Підтверджена надійність двигуна 0,997 при до-вірчі рівні 0.9. Кожен двигун проходить контрольні випробування без перебирання з використанням-му прогресивних засобів діагностування технічного-кого стану.
Рідинної ракетний двигун 11Д58М розроблений в НВО «Енергія» під керівництвом Б. А. Соколова. Се-рійное виготовляється на Черкассиском механічному заводі.
