У цій статті, ми розповімо, як розібрати і почистити ігровий ноутбук MSI GT683.
В сервісний центр. на ремонт. з діагнозом не включається, надійшов чудовий, ігровий ноутбук MSI GT683. Первинна діагностика показала, що в ноутбуці несправний роз'єм живлення. Природно, для усунення цієї несправності ноутбук слід розібрати, і ми не упустили можливість написати про це статтю.
В першу чергу знімаємо акумулятор. Під акумулятором ми виявляємо наклейку, яка говорить нам про те, що господар цього ноутбука є щасливим володарем Windows 7 Home Basic. Я вважаю, що таке розташування наклейки дуже вдале, адже вона не зітреться в процесі використання ноутбука. Але є і мінус, при установці ОС доведеться заздалегідь переписати ключ.

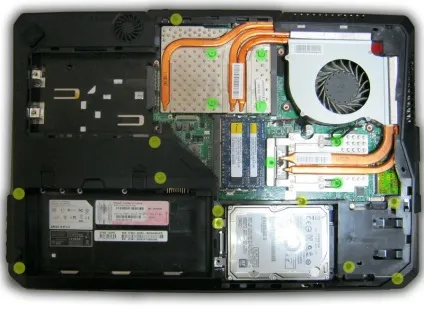

Далі відкручуємо шість гвинтів і знімаємо кришку. Прийдеться докласти зусилля, так як кришка тримається досить міцно. Жовтим кружком позначений гвинт утримує клавіатуру.

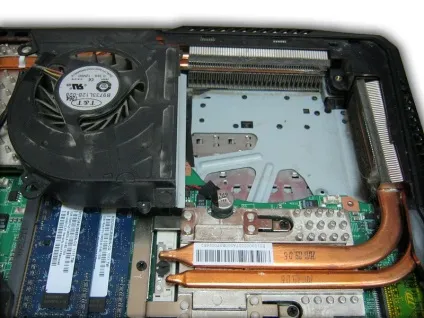

Якщо вашою метою є чистка ноутбука від пилу, то досить відкрутити всього один гвинт, позначений червоним. Після цього вентилятор, легко зніметься, відкривши доступ до радіаторів системи охолодження. Якщо ж ви хочете піти далі і замінювати термопасту, то слід зняти радіатори, відкрутивши гвинти помічені зеленим, а якщо вам потрібно розібрати ноутбук повністю, то буде потрібно відкрутити ще й гвинти помічені жовтим.

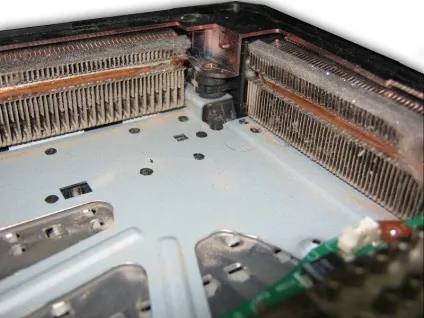

У нашому випадку система охолодження була не сильно брудною, але почистити все одно не завадить.

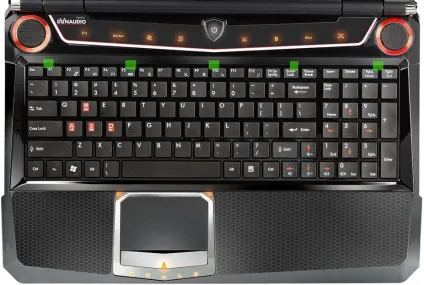

Для подальшого розбирання знімаємо клавіатуру, для цього треба віджати утримують її засувки на зображенні нижче вони позначені зеленим. Витягати клавіатуру слід обережно, щоб її не деформована і не пошкодити шлейф. Потім слід зняти декоративну панель, на якій знаходиться кнопка включення і сенсорні кнопки. Для цього слід віджати клямки з нижньої сторони ноутбука і зняти панель. Панелька тримається досить міцно, з цього буде потрібно застосувати зусилля.

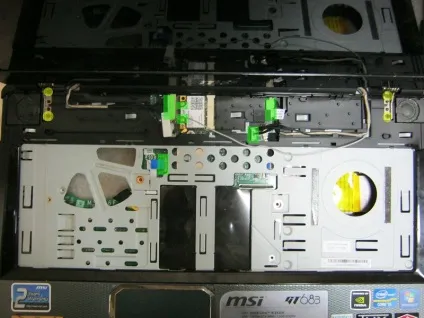

Далі відстібає все помічені шлейфікі і відкручуємо 4 гвинта утримують матрицю. Знявши матрицю відкривається доступ до двох гвинтів утримує декоративну панельку під матрицею, відкрутивши їх панелька досить легко знімається.

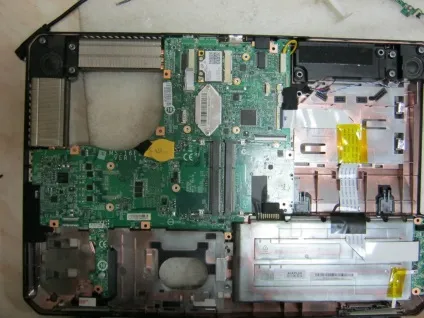

Далі, знімаємо верхню кришку, і перед нами відкривається вид на материнську плату.

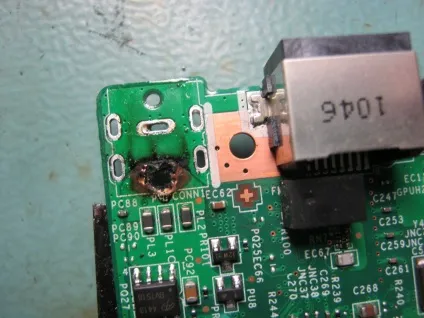

Демонтувавши материнську плату, виявляємо, що під роз'ємом живлення материнська плата прогарел наскрізь. Це сталося через механічного пошкодження самого роз'єму, мабуть господарі ноутбука сильно смикнули за шнур живлення. Ремонт полягав у відновленні материнської плати і припаюванням нового роз'єму.
Будьте обережні з проводами, під'єднаними до ноутбука, один невірний рух і вас чекає дорогий ремонт. І не забувайте тримати пристрій в чистоті, і воно буде служити вам вірою і правдою.
