Розбирання і ремонт маршрутизатора d-link dsl-2500u

Сьогодні принесли ADSL-маршрутизатор, з функцією роутера D-link DSL-2500U. Господар цього модему скаржився на постійні відвали Інтернету, а то і зовсім відмови при підключенні. І дійсно, включивши модем, я виявив, що навіть через Ethernet модем недоступний, хоча лампочки моргали як годиться.

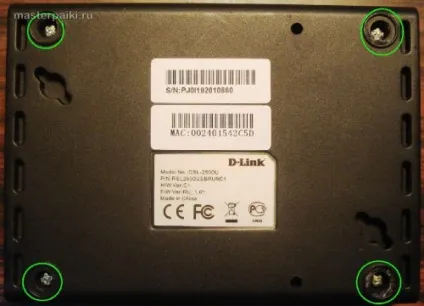

Спочатку визначаємо, чи винен блок живлення на 5В. Міряємо напругу мультиметром - відхилення допускаються плюс-мінус 10%. Якщо є підозри на блок живлення, то акуратно розбираємо його і міняємо роздувся конденсатори. Зазвичай це С9, С10, іноді С3. Якщо блок живлення поза підозрою, то розбираємо роутер. Відкручуємо чотири самореза під приклеєними ніжками.

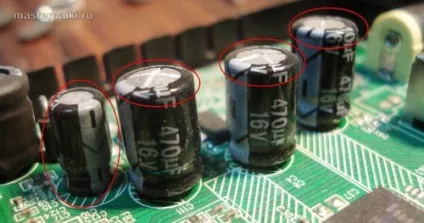

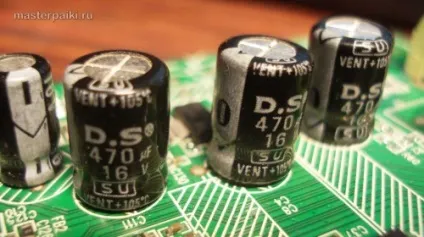

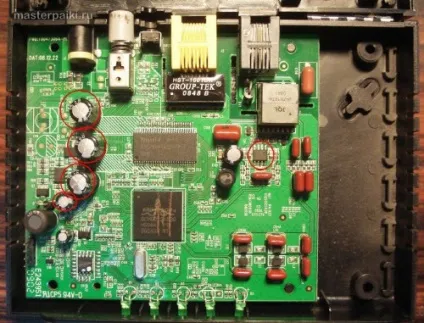

Під кришкою маршрутизатора бачимо електронну плату з роздутими конденсаторами. Зазвичай перегріваються і втрачають ємність конденсатори C8 - 470 мкФ х 16 В, C14 - 100 мкФ х 16 В, C32 - 470 мкФ х 16 В, C111 - 470 мкФ х 16 В. Міняємо їх на конденсатори такий же або більшої місткості.

Конденсатор С14 краще замінити на 220 мкФ.

У підсумку, модем D-link DSL-2500U став стабільно працювати. Схоже пульсації по харчуванню через малу фільтрує ємності перекривають сигнали даних і зривають синхронізацію. Звідси втрата зв'язку і нестабільна робота модему. Також, іноді, виходить з ладу мікросхема U2 Broadcom 6301KSG. Вирішення цієї проблеми знайшов тут. У джерелі вказано, що мікросхема може бути замінена на AD45048.

Яка в свою чергу досить просто замінюється складанням на улюблених КТ315Г і резисторах МЛТ-0,125 430 Ом. Правда через розкиду по коефіцієнту передачі по струму, доводиться підбирати резистори для стабільної швидкості Інтернету. Також транзистори можна замінити на C945. а резистори може вибирати аж до 20 кОм.

На цьому все з цим маршрутизатором від D-link.

Всім вдалого ремонту.
Ваш Майстер Пайки.

Добрий день. Проблема полягає в тому, що при включенні роутера в мережу нічого не відбувається. Жодна лампочка не загоряється. Через невизначений час (1-20 хв) починає тьмяно горіти LAN. Ще через 2-5 хв загоряється яскраво і роутер включається (загоряється червона лампочка POWER і т.п ...).

Підкажіть позжалуйста, в чому може бути проблема!

БП міряв вольтметром (

5V), на платі роутера кондери цілі не роздутий, хіба що «пожовклий» текстолит під мікросхемою (швидше за все через тривалу роботи 2-3 роки)

Для початку виміряйте напруга живлення при підключеному модемі. При навантаженні воно може виявитися менше 5 В. Ну і про конденсатори - навіть якщо вони не здулися - за 2-3 роки ємність могла значно знизитися - просто поміняйте їх для впевненості. І пам'ятайте, що в блоці живлення теж є конденсатори, так що може справа в них.

Добрий день! За необережності встромив в модем інший бп у якого вольтаж бооь, після роутер не подавав життя, підкажіть що робити?

Зазвичай згорають електроліти, запобіжники, мікросхема стабілізатора по харчуванню. Треба розбирати і прозванивать ланцюга, випоювати запчастини. Найчастіше дешевше купити новий модем.

здрастуйте проблема така роутер netget працював і різко почав хворіти то у нього wan відмовився працювати тепер і все lan порти не працюють і при цьому вай фай працює на ура грози не було зима) а забув якщо в настроік роутера змінити швидкість на 10 мб то лампочка лан в який підключений кабель блимає і пк намагається з ним подружиться але на жаль неопознанность мережу може можна що небудь ще з ним зробити (інші пк і ноутбук теж саме видають

вітаю. у мене проблема така ... .модем працює ... .але часто став перезапускатися. і лампа power ... Стало на початку горіти червоним ... .а раніше завжди зеленим при запуску модему. ... .і ось найголовніше. що я модем не вимикаю ... тепер взагалі. якщо вимкнути его..то потім при включення модему он..он запускаеться ... довго (з перезавантажити) .. комусь ... він поки не нагріється або не набере чинності струму ... не хоче працювати як потрібно для запуску інету. і при перезавантаження. ... lan ... запускається (лампа) потім червоним power. що може бути?

Добрий день. тривалий час не можу знайти відповідь або хоч якийсь натяк на те як вилікувати модем 2640 - загасання по вхідній 70db - модем працює без нарікань, за винятком того, що обмежує швидкість. Проблеми почалися після грози, спочатку вилетів блок живлення і два порти, потім повільно стала знижуватися зона покриття вайфая і швидкість з'єднання. Кондери не вагітні, 6301KSG жива! Лінія в порядку, з іншим модемом не перевищує 20db. Може це бути через трансформатора? І ще питання - чи підійде трансформатор від 2500 на 2650?

Вітаю! Модем d-link 2500u включається завантажується АДСЛ і інтернет стає, а від лан не працює. (При включенні лан блимає і гасне кап НЕ бачити. Увечері працювало, а зранку не сполучення з Кампен кабель міняв на новий.
