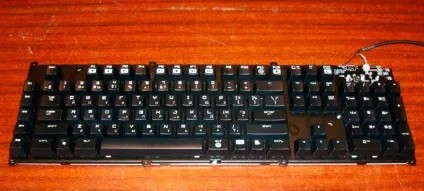

Розбирання клавіатури Razer Black Widow почалася з відкручування всіх шурупів на нижній панелі. Але, клавіатура не піддавалася! Справа була в тугих, щільно закритих засувках. Якщо кому доведеться, повторювати мої дії, відкривайте засувки по периметру тонкої викруткою, акуратно, щоб не пошкодити пластик. Ура, панелі зняті!

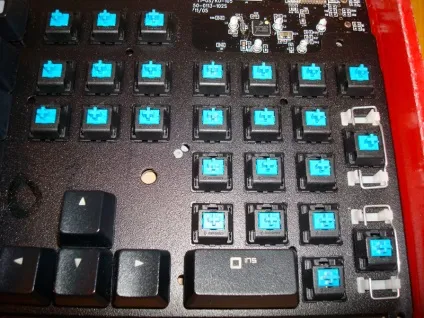

Що ми бачимо? Клавіші встановлені на сталевий майданчику, а з іншого боку кожна з клавіш, припаяна двома контактами до друкованої плати. Самі клавіші зроблені з пластики і нітрохи не захищені від попадання вологи всередину їх. Якби пролилася вода, то, може бути, можна було б просто просушити конструкцію і все. Але, в моєму випадку, це був солодкий сік. Через годину сік, який проник усередину клавіш, загус, і клавіші, майже перестали знаходитесь у скрутному становищі. Я зрозумів, що доведеться знімати клавіші повністю і промивати у воді.

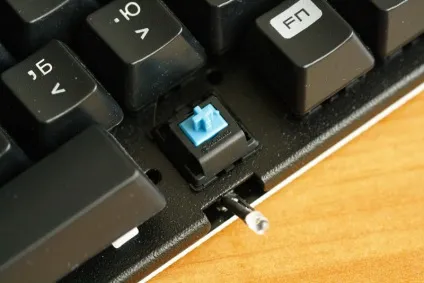

Включив паяльник, і почав по одній випоювати все залиті соком клавіші, а таких виявилося, не знаю, на щастя, або до прикрості, близько 30 штук. Після того як я випаяв їх все, я приступив до їх повної розбиранні. Кожна клавіша складається з 4 основних деталей (це видно на малюнку).

Розібравши всі витягнуті клавіші, я помістив їх в чашу з мильним розчином, відмокати, а сам приступив до вивчення інших нутрощів клавіатури.

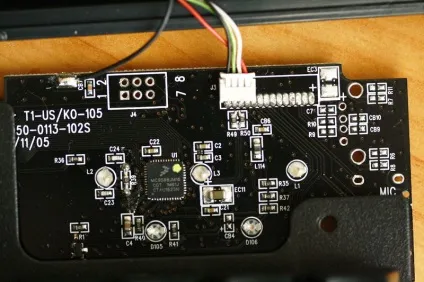

Плата розпаяна досить добротно, контролер вселяє довіру. Помітив, що на платі присутні контакти для запаювання світлодіодів для підсвічування клавіш. Це означає, що для клавіатур Razer Black Widow і Razer Black Widow Ultimate йде одна і та ж друкована плата. Відмінності між ними лише в наявності світлодіодів, парі резисторів і конденсаторів і, звичайно ж, самі клавіші інші.

Нижня панель клавіатури виконана з ABS пластику, що зараз зустрічається не так вже й часто. Про матеріал верхній частині нічого сказати не можу, але, думається, він також досить якісний.

Повернемося до процесу ремонту. Після того як сліди соку «змилися», пішов процес сушіння.

Збірка продовжилася тільки на наступний день. Тепер треба було зібрати все в зворотному розбиранні порядку.

На це пішло неспішних пару годин. Після чого, скриплячи серцем, я включив клавіатуру в USB роз'єм для перевірки, і ... Ура! Все працює!

P.S. не пийте напої за комп'ютерним столом, а якщо у вас механічна клавіатура - НІ В ЯКОМУ РАЗІ не пийте напої за комп'ютерним столом.

Доброго времени суток ..) Прочитав коменти вище і зрозумів що я не щасливчику ..) люди що б врятувати свою клавіатуру буквально топлять її в душі. а я випадково пролив на неї склянку води не знаю тепер що з нею робити. вона сушилася 3 дні (боявся що висохне) в кінці кінців включив її в USB для перевірки. перші 3-4 години працювала прекрасно як і раніше але. після ще години роботи почалися страшні глюки, почали убиватися різні комбінації цифр і букв, половина клавіш брали на себе функцію Esc і крім як відключити її від комп'ютера виходу не було ... Саме незрозуміле для мене то що після 2-го включення вона знову працювала 3 -4 години а потім почався цей жах.

Вообщем потрібна допомога з її ремонтом. клавіатурі всього 1.5 року і дуже шкода розлучатися з нею. Хотів віднести в сервісний центр Razer але я живу в Харкові а єдиний офіс вУкаіни перебувати в Москві. можливості відвезти туди у мене немає.

Перше що потрібно зрозуміти, це те, що такі глюки в основному відбуваються від блокування робочого столу (win + l), після якого razer synapce ви дає таку єресь. В основному завжди відбувалося залипання будь-якої кнопки, у кожної людини по різному, зазвичай це бувала остання натиснута кнопка, або enter, або пробіл.
Друге - це гарантія у клавіатур razer всього рік, тому сенсу їхати в офіційний сервіс центр - немає. Можна скористатися будь-яким сервісним центром, аж то узбека в підвалі (якщо вміє).

Відніс в сервісний центр. подзвонив на наступний день дізнатися що і як. я не знаю чи дивилися вони її взагалі але сказали що ремонту не підлягає. я не знаю як вони це визначили якщо там тупо шматок пластини який приховує все всередині. тепер н знаю що робити ... віднести в ще 1 і можуть сказати те ж саме. Ніхто не знає де є нормальний сервісний центр в Харків?
