Розбираємо миша microsoft intellimouse explorer

Дякую вам за підтримку!

Розбирати миша вартістю близько 50 доларів? Теоретично такі миші взагалі ламатися не повинні ... проте, на жаль, дійсність набагато гірше теорії (див. Наприклад, цю тему в конференції), а гарантія до моменту поломки зазвичай вже закінчується. Вихід один - запастися парою годин часу і акуратно перебрати свого улюбленця по гвинтика.

У моєму випадку причина, яка призвела до необхідності розбирання миші, була більш ніж очевидною - зламатися пацієнт ще не встиг, проте я примудрився зробити деякі кроки в цьому напрямку: пролив на миша пиво, причому деяка кількість оного напою встигло потрапити всередину (а в цьому випадку часто бажана повна чистка миші). Багато користувачів також нерідко скаржилися на провід, який частенько перегинається (і ламається) біля основи, в результаті чого миша починає працювати "через раз".

Тож почнемо. Думаю, більшість Новомосковсктелей зробить це і без мого нагадування, але, тим не менше - перед початком робіт не забудьте відключити миша від комп'ютера!

Тепер необхідно знайти кріпильні гвинти. Як і у багатьох інших мишей, у IE вони розташовані під наклейками, які полегшують ковзання, що знаходяться на нижній поверхні пристрою. Наклейки потрібно акуратно підчепити гострим ножем і, відокремивши від миші (не доломить їх при цьому посередині - для цього краще тримати площину ножа паралельно площині наклейки), скласти десь в сторонці клейкою стороною вгору:

Видаливши наклейки, виявляємо чотири гвинти-самореза, які слід акуратно викрутити.

Тепер починається найцікавіше - зняття кришки. Крім гвинтів, кришка даної миші кріпиться зсередини маленької засувкою (показана на фотографії):

Для того щоб зняти кришку, слід відокремити її праву частину від заснування (вона виготовлена ​​з напівпрозорого пластика червоного кольору), а потім акуратно потягнути кришку вліво-вгору (якщо дивитися на миша ззаду). Після нетривалої боротьби :) кришка знімається.

Для лагодження переламався дроти ми вже зробили цілком достатньо. Тепер можна акуратно витягнути дріт з паза, і, відрізавши 5-7 см, заново впаяти його в роз'єм. Однак сам процес розбирання миші на складові ще не закінчений, тому бажаючі провести більш глибоку доопрацювання пристрою можуть продовжувати.

Наступний крок: знімаємо скроллер. Для цього беремо коліщатко за боки і акуратно тягнемо вгору, звільняючи праву частину з шарніра. Потім зрушує його вправо і видаляємо з кріплення.

В результаті отримуємо ось таку картину:

Для зняття блоку кріплення коліщатка необхідно виконати наступні два кроки. Спочатку відтягаємо стійку в напрямку стрілки, і піднімаємо цю сторону блоку для запобігання спрацьовування засувки (на малюнку - крок 1). Потім викруткою тягнемо засувку (2) в тому ж напрямку, і остаточно відокремлюємо блок від миші. На ньому розташована система кріплення скроллера. Останню легко зняти з плати, якщо потягнути в сторони вушка (в яких кріпиться вісь), і виштовхнувши плату із зачеплення. Після виконання даної операції, отримуємо звільнену плату.

Тепер можна приступати до регулювання тактильної віддачі при обертанні скроллера. Той факт, що коліщатко обертається дискретно, забезпечується, по-перше, ребристою циліндричною поверхнею на його осі, а по-друге - невеликим виступом на подпружиненной знизу рамці (на малюнку виділена під номером 1). Для того, щоб краще відчувати кожен крок при обертанні коліщатка, слід зробити цей виступ трохи вищим. Один із шляхів досягнення цього: загострити на полум'я свічки модельний ніж і сформувати виступ потрібної форми і розміру. Для більш плавного обертання необхідно вчинити навпаки: зробити цей виступ трохи нижче. Це легко досягається підплавленням його все тим же нагрітим ножем.

Також можна позбутися і від вертикального люфту при натисканні на коліщатко. Для цього необхідно взяти паяльник і, нагрів контакти мікровимикача, відповідального за відпрацювання натискань (на малюнку під цифрою 2), злегка підняти його. При цьому вісь колеса виявиться підпертої знизу мікровимикачем, що і усуне люфт. Варто відзначити, що при надто сильному піднятті микрика колесо починає обертатися з великими труднощами. Тому перед остаточною збіркою миші рекомендується перевірити: чи відповідають відчуття бажаним.

Ось, власне і все - якщо миші не потрібно глобальна чистка від пролитого на / під / в неї пива, і вас не охопило бажання пограти в "Лего" :) то можна приступати до процесу складання. В іншому випадку, продовжуємо розбирати миша до переможного кінця.

Тепер необхідно зняти бічні кнопки:

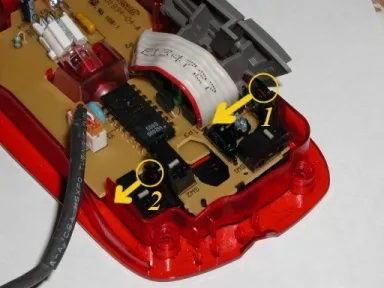

Починати краще з маленькою. Акуратно потягнувши її вгору, звільняємо одну сторону осі з шарніра (на малюнку - 1), і, потягнувши вперед по ходу миші, витягуємо кнопку. Велика кнопка Так само можна зняти: потягнувши її вгору, звільняємо одну сторону (на малюнку - 2), після чого (злегка відтягнувши тільки що звільнену від осей кнопок стійку кріплення вперед по ходу миші) витягуємо кнопку вгору і вперед, остаточно відокремлюючи її від миші .

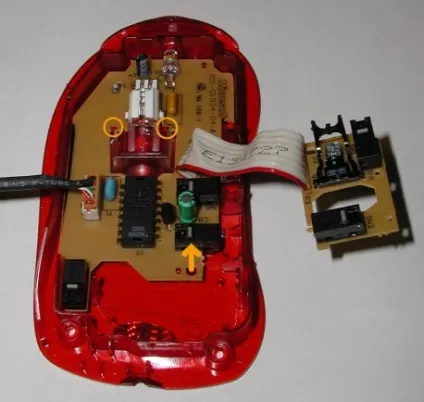

Настав час зняти головну друковану плату. Вона кріпиться трьома засувками. Спочатку акуратно відтягаємо назад першу з них, розташовану поблизу переднього краю, потім переходимо до двох залишилися (вони розташовані за блоком підсвічування; на малюнку обидві позначені кружками):

Після звільнення засувок акуратно виймаємо плату з корпусу, підчепивши її за передній край.

Тепер можна розглянути саму плату:

На фотографії кружками відзначені світлодіоди робочої підсвічування і декоративного підсвічування філе нашого гризуна :)

Не менш цікаво і підстава миші з котра фокусує системою:

Тут відзначена лінза фокусування відбитого від підкладки світла. Сфокусований пучок світла потрапляє на фотоприймач, змонтований в одному блоці з DSP, що забезпечує роботу оптичного сенсора миші. Лінза виконана на пластині зі скла. Остання в робочому стані притиснута до основи друкованої платою, а зараз може бути легко знята з метою промивки і більш ретельного дослідження :)

Все, тепер при необхідності можна зайнятися промиванням. Варто зазначити, що для цього ні в якому разі не можна використовувати абразивні засоби або розчинники. Найкращим варіантом буде промивання проточною водою з наступною просушуванням всіх частин.

Збірка здійснюється в зворотному порядку. Хотілося б звернути увагу на остаточну установку кришки. Згадана на початку засувка ніколи не встає на місце відразу, тому після установки кришки в потрібне положення просто акуратно натисніть на неї.

Після закручування кріпильних гвинтів миша готова до повернення в лад :) Якщо всі операції були проведені акуратно, то все повинно запрацювати відразу. Якщо ж цього не сталося, і пацієнт з коми не вийшла, то (тільки після відключення миші від комп'ютера) можна зняти кришку, і перевірити роз'єм дроти - поганий контакт часто є причиною нестабільної роботи миші.
