Розбираємо lenovo ideapad b560, чистимо від пилу і міняємо термопасту

Розбираємо Lenovo IdeaPad B560, чистимо від пилу і міняємо термопасту.

Для розбирання ноутбука нам потрібно спочатку вийняти акумулятор з корпусу ноутбука. Переводимо фіксатори у відкрите положення і виймаємо батарею.

Потім, знімаємо кришку. Щоб її зняти треба, відкрутити п'ять шурупів, які позначені на фото.

Позбавляємося від DVD приводу. Відкручуємо гвинт, що кріпить привід і потім виймаємо привід назовні. У порожньому отворі, де раніше знаходився привід, ми помічаємо три гвинта, які потрібно буде відкрутити для розбирання корпусу ноутбука. Ці гвинти прекрасно видно на зображенні, яка розташовується трохи нижче.

Подивившись на наступне фото і відкрутивши вказаний на фото гвинт, можна витягти вінчестер ноутбука. Витягти його можна, потягнувши в бік, вхопившись за спеціальний язичок. Коли ви до цього процесу дійдете, самі інтуїтивно зрозумієте, за який язичок братися і в який бік тягнути.

Тепер, потрібно розібрати корпус ноутбука. Для цього, відкручуємо гвинти, які позначені на нижніх картинках.

Потрібно відстебнути дроти антен з модуля бездротового зв'язку. Сам модуль потім можна зняти, відкрутивши кріпильні гвинти.

Тепер, варто перевернути наш ноутбук. Відкрити його ЖК-дисплей. Це нам дозволить приступити до процесу зняття клавіатури ноутбука. Але для початку, потрібно зняти пластикову декоративну накладку над клавіатурою. Акуратно її піддягаємо відповідним для цього інструменту. По черзі отщёлківаем засувки, на яких ця накладка кріпиться.

Під знятої накладкою знаходитимуться шурупи, які кріплять клавіатуру. Відкручуємо їх і піднімаємо клавіатуру так, як це показано на нижніх картинках. Відключаємо шлейф клавіатури. Тепер, просто прибираємо клавіатуру.

Під клавіатурою є кілька шурупів і шлейфів. Відкручуємо шурупи і відключаємо шлейфи. Але, зняти верхню частину корпуса, на жаль ще не вийде. Є ще один гвинт, який нам потрібно викрутити. Знайти його просто. Перевертаємо ноутбук і біля наклейки можна помітити в глибині корпусу гвинт. Відкручуємо його. Якщо не зрозумілі мої пояснення, дивіться на картинку знизу.

Тепер, ви без праці зніміть верхню кришку.

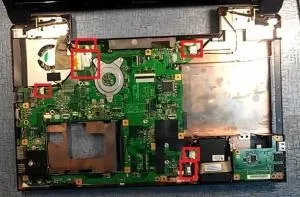

Коли кришка буде знята, приступаємо до відключення проводів і шлейфів. Дивіться на фото, і ви зрозумієте, які дроти, і шлейфи я маю на увазі.

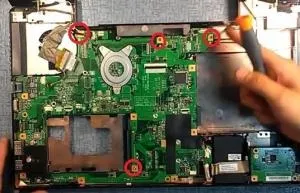

Для чищення системи охолодження цього ноутбука, потрібно буде зняти материнську плату. Для цього, відкрутіть чотири шурупа, відмічені на фотографії.

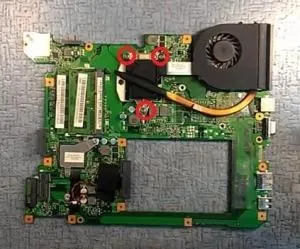

Акуратно виймаємо материнську плату з корпусу ноутбука. Переверніть материнську плату. Для того щоб зняти систему охолодження з материнської плати, відкручуємо три гвинта, які відзначені червоним кольором.

Тепер, ми можемо спокійно зайнятися чисткою системи охолодження від пилу.

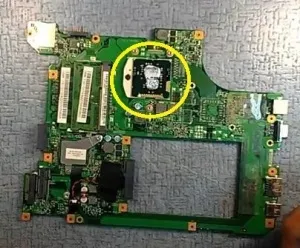

Зверніть увагу на нижню фотографію. На ній я помітив місце, звідки потрібно стерти стару термопасту. Після того, як система охолодження почищена, її потрібно поставити на місце. Наносимо нову термопасту на зазначене мною місце і прикручуємо систему охолодження.
