Роторні насоси пластинчасті, вакуумні, бочкові

Роторні насоси, по суті, охоплюють значну частину ринку насосного обладнання. Вони діляться на кілька різновидів за принципом роботи і деяким іншим відмінностям. Зокрема, такий агрегат може бути роторно-поступальним і ділитися на пластинчастий шиберний і поршневий тип, або роторно-обертальним, де є лише один тип - зубчастий шестерінчастий роторний насос.

Пі цьому поршневі агрегати також поділяють за двома видами: радіально-поршневі і аксіально-поршневі.

1 Пристрій роторного насоса

Проточна частина роторного апарату оснащена одним порожнистим диском, який обертається. Цей диск здійснює обертальні рухи, завдяки чому, перекачується рідина пересувається від всмоктуючого до вихідного патрубка.

Роторні насоси, обладнані одним диском, застосовують тоді, коли необхідна перекачування рідини, в якій є тверді частинки. При цьому пристрої даного типу мають низьку швидкість обертання, що сприяє підвищенню експлуатаційного терміну і знижує ймовірність поломок. Нерідко можна зустріти і роторний насос з декількома дисками, встановленими всередині проточної частини.

Принцип роботи роторного насоса

Насос роторний, завдяки своїм конструкційним особливостям, має кілька значущих переваг:

• його робота знаменується підвищеним рівнем коефіцієнта корисної дії. При цьому ККД не має залежності від ступеня в'язкості рідини;
• робота диска сприяє ефективному всмоктуванню твердих частинок разом з рідиною;
• пристрій здатний працювати без рідини, якщо цьому сприяють певні обставини;
• апарат запускається навіть за умови відсутності рідини всередині робочої камери;
• ці прилади підходять для очищення низхідних труб від знаходиться в них рідини. Дана операція можлива, завдяки функції зворотного потоку, що позбавляє необхідності, застосовувати другий насос, або перемикати патрубки;
• характеризуються роторні насоси універсальністю. Вона обумовлюється здатністю перекачувати рідину різного складу, включаючи воду, забруднену твердими частинками і хімічними речовинами.

Роторний агрегат працює на основі обертання диска, що має пологу форму. Диск, яким обладнаний насос роторний, стикаючись з внутрішніми стінками пристрою, обертається, при цьому обертання виробляється на низьких оборотах.

Ця процедура відтворює всмоктувальну лінію, і рідина починає пересуватися по трубах системи. Управління диском здійснюється за рахунок мембрани. Простіше кажучи, диск своїми обертаннями створює дві герметичних камери, які розділені між собою. В першу з камер рідина всмоктується і передається в другу, з якої виштовхується з вихідного патрубка до «фінішній прямій».

Висока стійкість до зносу зумовлена ​​в тому числі тим, що пристрій роторно пластинчастих насосів, сам по собі, не містить великої кількості деталей і елементів. При цьому всі частини можна легко відремонтувати або замінити, так як розібрати і зібрати прилад зможуть багато. При цьому насос для води з ротором здатний працювати з п'ятьма видами рідких речовин:

1. В'язкі і леткі.
2. Мастильні масляні речовини і рідина, склад якої відрізняється високим рівнем сухості.
3. Рідкі речовини, які призводять до корозії, так звана агресивна рідина.
4. рідкі відходи промислової діяльності.
5. Рідкі склади, що містять речовини абразивного виду.

2 Класифікація роторних виробів

Роторні насоси за принципом роботи поділяються на два типи: поступальний і обертальний.

Пристрій роторного насоса

Перший тип, як правило, виготовляється в менших розмірах, ніж другий варіант. Крім компактності, відміну підкреслюється внутрішнім зачепленням. Вартість дискових поступальним механізмів нижче, ніж вартість конкурентів. Але, як стверджують більшістю виробників, саме трудовитрати і виробництво деталей роблять ціну на такі прилади вище, ніж на обертальні апарати.

Другий працює за допомогою ротора насоса - диска, він своїм обертанням створює сприятливі умови для всмоктування рідини з одного боку і виштовхування з іншого. Бувають обертальні насоси з мокрим ротором і насоси з сухим ротором. Насос з мокрим ротором запускається переважно тільки при наявності робочої рідини всередині пристрою. Насос з сухим ротором може запускатися навіть на суху, тобто, без наявності рідини всередині робочої частини. Основою цих виробів є ротор відцентрового насоса.

Харчуються обертальні установки за рахунок електрики, а точніше, електрика надходить з мережі в електродвигун, який, в свою чергу, передає свою силу через вал на сам ротор. Вал по інерції починає обертатися, після чого, зчіплюючись з зубами диска, приводить його в рух.

Агрегати поступального типу діляться на два типи: шиберні і поршневі. Різновид шиберних пристроїв по-іншому називають роторно пластинчастими насосами. Подібна техніка відрізняється великими габаритами. Застосування цих установок, незважаючи на їх громіздкість, ефективно. Вони можуть качати воду з великої глибини. Коректно працювати ця техніка може навіть з такою рідиною, як дизельне паливо, змазки.

Самі шибери встановлюються всередину ексцентрично розташованих пластин, якими обладнаний ротор. Таке розташування деталей змушує диск постійно контактувати зі стінами робочої камери, внаслідок чого, рідина спочатку надходить всередину системи, а потім виштовхується назовні, тобто виходить на поверхню через вихідний патрубок.

Поршневий також розгалужується на два підвиди, точніше сам поршень може бути:

Відмінність між наведеними підвидами поршневих виробів складається в механізмі зворотно-поступальних рухів. Аксіальний поршень рухається паралельно. Другий тип рухів здійснюється в радіальному положенні. При цьому аксіальний тип насосів оснащується похилими дисками і шайбами ​​такого ж положення. Крутний момент від двигуна передається за допомогою шатуна, яким оснащується внутрішня частина поршня.

Насос роторний НР-10М

2.1 Ручні і динамічні роторні насоси

Така класифікація, як ручної роторний насос також найчастіше застосовується для перекачування рідин типу палива і мастильних матеріалів. Корпус цих виробів виконується з чавуну, що гарантує надійний захист від протікання і велику витривалість до вібрацій. Насос ручної також називають бочковий, так як з його допомогою можна перекачати рідину з бочки в іншу ємність. Але корпус ручного апарату складається найчастіше з алюмінію.

Динамічний тип роторних агрегатів працюють за принципом динаміки. Тобто, тиск в системі створюється за допомогою набору певних елементів, при обертанні якого віддається безперервний потік кінетичної енергії. Ця енергія і створює тиск, що змушує рідину всмоктуватися.

Динамічні вироби можуть бути вихровими і роторно лопатевими насосами. Вихрові установки можуть виконуватися як в закритому вигляді, так і в зіркоподібному. Також дані модифікації можуть мати різну кількість робочих швидкостей: одну або дві.

Роторно лопатеве насосне обладнання можна розділити по різновидах:

• відповідно до типу рідини: з одним протокою і з двома протоками. Двухпроточние апарати можуть розподіляти різні типи рідин з різних ємностей;
• відповідно до приводом, яких налічується три: направляючий, спіральний і кільцевої;
• відповідно до типу осьового механізму: радіальні, відцентрові, діагональні.

2.2 Переваги і недоліки роторного насосного обладнання

Незважаючи, що конструкція і набір деталей різних типів роторних насосів може значно відрізнятися, всій лінійці цієї техніки притаманні такі переваги:

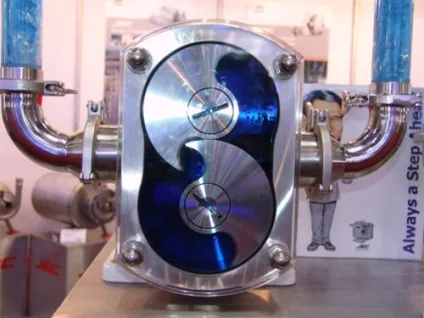

Насос харчової молочний роторний

• досягнення максимального ККД. Обумовлюється тим, що конструкція не містить клапанів;
• будь-який інший вид насосів поступається роторного увазі по частоті рухів, де у останніх цей показник вище, ніж у інших;
• зворотно-поступальний обладнання дозволяє реалізувати рівномірну подачу рідини;
• наявність зворотного ходу дозволяє використовувати апарат в якості гідромоторной установки. Це корисно, коли необхідно, наприклад, очистити трубопровідну систему від забрудненої води.

Недоліки у роторних установок теж проглядаються, але в меншій кількості. Самих видимих ​​виділяється два. Перший полягає у високій вартості цього обладнання. Але великі ціни окупаються тривалим терміном експлуатації і продуктивної роботою. Другий недолік - це робоче середовище. Тобто, потрібно стежити, щоб в двигун не потрапляла рідина, що викликає абразію.
