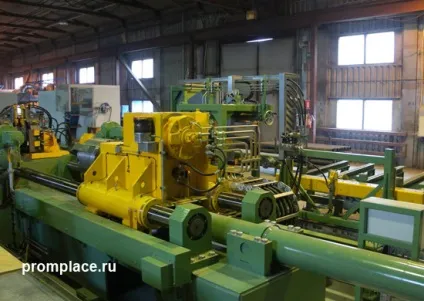

Ротаційно-кувальна машина
У сфері металообробки та для виготовлення деталей на різних виробництвах нерідко використовується таке обладнання як ротаційно-кувальна машина. Дане обладнання відноситься до класу машин, які виробляють обробку металу під високим тиском, за допомогою кування і штампування.
Безпосередньо ротаційно-кувальні машини виробляють обробку матеріалу за допомогою його витягування. Попередньо виріб затискається спеціальним робочим елементом. Робочий орган даного обладнання виробляє обертальні дії разом з безпосередньо самим інструментом. Також до кувальним верстатів відносять радіально кувальних машину.
Пристрій і принцип роботи ротаційно кувальної машини
Конструктивно ротаційно-кувальна машина виглядає наступним чином. Вся установка розташовується на великій станини, на якій вже розташовуються і монтуються всі робочі органи даного обладнання. На задній стінці станини розташований електричний двигун, за допомогою якого і відбувається вся робота даного обладнання. за допомогою клинопасової передачі від електродвигуна рух подається на маховик ротаційно-кувальної машини. Маховик кріпиться на шпинделі, який є обертовим. Обертання шпинделя здійснюється за рахунок підшипників.
Сама станина кувальної машини виготовляється з литого чавуну, що робить її міцною і стійкою. Основним робочим вузлом даного обладнання є робоча головка, яка складається зі спеціальної обойми, або іншими словами кільця опорного типу. У робочій голівці розміщується сепараторне пристрій, який оснащено спеціальними роликами. Так само робоча головка оснащена шпинделем, в якому монтуються повзуни з бойками.
Ротаційно-кувальна машина має відміну від інших кувальних машин, полягає воно в тому, що робочі елементи даного обладнання здійснюють руху тільки зворотно-поступального характеру.
Самі робочі головки даного обладнання є змінними і можуть оснащуватися двома, трьома і чотирма повзунами. Таке виконання дає перевагу всьому устаткуванню, оскільки робить його більш універсальним. За рахунок того, що машина працює, здійснюючи виключно зворотно-поступальні рухи, деталі, оброблювані на даному обладнанні, можуть мати різний поперечний переріз, це не позначиться ні на якості, ні на терміни виконання робіт.
Характеристики ротаційно кувальної машини
Сучасні моделі ротаційно-кувальних машин, як правило, обладнуються такими додатковими елементами, як автоматична подача вироби на обробку. Таким чином, мінімізується використання фізичної праці при роботі на даному обладнанні, а коефіцієнт корисної дії навпаки підвищується.
Вся робота на даному обладнанні виглядає наступним чином. Заздалегідь підготовлена заготовка для обробки поміщається в отвір, наявне спеціально між робочими елементами бойками. Коли відбувається запуск машини, шпиндель починає своє обертання, за допомогою чого рух передається на роликові елементи.
Ролики в свою чергу, починають штовхати Бойкова частини, які і проводять удари поступального характеру по самій заготівлі. За рахунок того, що при роботі всієї машини відбувається дія відцентрової сили, ролики відкочуються назад, у вихідне положення і знову здійснюють поступальний рух, внаслідок чого і відбувається новий удар по заготівлі. Таким чином і здійснюється кування вироби. Після того, як заготівля доопрацьована до потрібної форми, її виштовхує з апарату спеціальний штовхач, а автоматичний пристрій видає нову заготовку для поковки.
На сьогоднішній день таке обладнання пройшло через безліч модифікацій, і працює практично повністю на автоматиці, проте зустрічаються ще і ротаційно-кувальні машини ручного дії, в яких заготовку потрібно подавати і прибирати самостійно.
