Ролетні ворота область застосування, конструкція і монтаж

На сьогоднішній день на вітчизняному ринку ворітної продукції представлені відкатні, секційні, підйомно-поворотні і ролетні ворота.

Яку з цих конструкцій вибрати - остаточне рішення за власником. Але, якщо мова йде про те, щоб раціонально обіграти простір, ролетні ворота, без сумніву, залишаються поза конкуренцією.

Ролетні ворота своїми руками

Що диктує вибір ролетних конструкції?

Вибір роллетной конструкції оптимальний в наступних випадках.

• Параметри отвору в стіні не годяться для монтажу іншого типу воріт (наприклад, немає можливості розмістити головні напрямні секційних або підйомно-поворотних воріт). Така проблема найбільш поширена в старих нежитлових приміщеннях (гаражі, розподільні пункти, складські приміщення). У таких ситуаціях ролетні ворота - оптимальне вирішення питання. Крім того, самостійний їх монтаж цілком реальний.
• Потрібно, щоб в'їзні ворота були змонтовані в максимально короткі терміни.

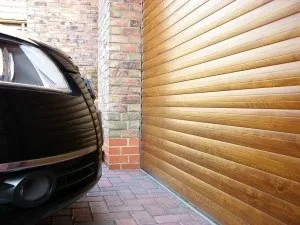

Гаражні ролетні ворота можуть стати справжньою окрасою Вашого гаража

Переваги та недоліки воріт ролетних типу

Переваги ролетних воріт.

• Для відкривання воріт не потрібно вільний простір ні збоку від отвору, ні по обидва боки від нього.
• Ролетні ворота добре відкриваються в снігову погоду (немає необхідності в тривалій розчищення від снігу простору перед воротами).
• Можуть бути різні маневри транспорту.
• В'їзні ворота можуть бути оснащені електричним приводом з відносно невисокою ціною.
• Надзвичайна простота в експлуатації.
• Можливий монтаж при арочної форми отвору.
• Естетичність (ролетні ворота відмінно гармонують з ролетами на вікнах).

Недоліки ролетних воріт.

• Ролетні ворота недостатньо, в порівнянні з іншими конструкціями, стійкі до злому.
• Можливо погіршення функції воріт при їх обмерзання.
• Необхідність захисту від негативного впливу опадів.
• Полотно воріт, що складається з ламелей, не дозволяє врізати хвіртку

Способи монтажу ролетних воріт

Способи монтажу ролетних воріт

Існує три основних способи установки воріт ролетних типу.

• Накладний.
• Прітолочний.
• Установка ролетних воріт з встраиванием в стіну.

Найпростіший в плані виконання - накладної спосіб. Над воротним прорізом зміцнюється вал, з боків монтуються направляючі. Такий спосіб часто використовують в будинках, де на вікнах є рольставні (такий монтаж воріт гарантує єдину композицію).

Внутрішній монтаж підходить для будь-якої форми воротного отвору, забезпечує кращий захист воротного полотна від опадів.

Прітолочний спосіб передбачає розміщення вала в самому верху отвору. Вал розміщується в декоративному коробі. Таким чином, створюється додаткова одвірок, розташована від базової на відстані 3,5 - 4 см. Використовувати такий спосіб можна тільки при досить великій висоті воротного отвору (більше 2,4 м).

Вбудовування в стіну - досить складний і важко реалізувати спосіб. Ідеальний варіант - коли його можливість передбачається на етапі складання проектної документації.

Ніша для короба заздалегідь влаштовується над отвором. Вона може бути закладена вагонкою, закладена цеглою або просто заштукатурити. Якщо все зроблено акуратно і правильно, в результаті отримаємо дуже красиві ворота.

Ролети нібито виходять зі стіни (це виглядає дуже красиво). Але цей спосіб має суттєві недоліки.

По-перше, повністю не маєте доступу до приводного механізму.

По-друге, в морозну погоду не виключена можливість замерзання короба.

Конструкція ролетних воріт

Основна проблема при монтажі ролетних воріт - це забезпечення стійкої геометрії прорізу, оскільки найменше її зміна викличе збій в роботі воріт (полотно неодмінно буде заїдати).

Стовпи потрібно встановити на єдиному, добре армованому фундаменті. Стійки у верхній частині з'єднуються за допомогою перемички. Над воротами бажано облаштувати дах. Це дозволить захистити полотно, вал і електропривод від проникнення вологи.

Вибір воротного полотна

Полотно - це головна видима частина воріт. Зібрано полотно з нешироких горизонтальних смуг (ламелі). Між собою ламелі скріплюються за допомогою поздовжньо орієнтованого замку-зацепа.

У нижній частині воротного полотна розташована кінцева деталь для кращого прилягання до підлоги; у верхній - розташована деталь для кращого закріплення на валу.

Ламелі на в'їзні ворота виготовляють з алюмінію або екструдованого профілю. У порівнянні з віконними ролетами, товщина і розміри комірних ламелей більше приблизно в півтора рази, оскільки полотно воріт має витримувати значне вітрове навантаження.

Види воротного полотна ролетних воріт

Розглянемо матеріали, з яких можуть бути виготовлені ролети.

Екструдований профіль - пустотілий, але, завдяки ребрам жорсткості, значно міцніше роллформінга з поліуретановим наповненням.

Якщо передбачена «холодна» установка ролетних воріт (для неопалюваних приміщень), можна встановити ролети з оглядовими або вентильованими вставками.

Вентильовані вставки - вузькі щілини в полотні, захищені від вологи. Оглядові вставки - невеликі віконця в полотні. Вони забезпечують природне освітлення.

Найбільшою міцністю володіють сталеві ролети. Товщина стінок сталевого профілю - близько 0,5 мм. Мінус такого полотна - недостатня корозійна стійкість. Досить незначного пошкодження покриття, і незабаром можуть з'явитися іржаві плями.

Інший мінус таких воріт - сильний шум, який ролети видають при русі, а також під час граду і сильного зливи. Крім того, такі ролети мають більшу вагу в порівнянні з алюмінієвими, тому заздалегідь повинен бути передбачений досить потужний привід.

Ще один фактор, який впливає на вибір матеріалу, з якого виготовлені ролети, - габарити воротного отвору. Максимальна ширина полотна становить:

• для алюмінієвого профілю - 2,5 - 4 м;
• для екструдованого алюмінієвого профілю - 4,7 - 7 м;
• для сталевого полотна - 7 - 11 м.

Пристрій приводу ролетних воріт

Пристрій вала і напрямних шин

Крім полотна, в'їзні ворота комплектуються валом, ручним або електричним приводом, бічними напрямними. Обов'язково необхідно придбати сполучні і кріпильні деталі.

Важливо! Всі готові деталі, крім електричного приводу, повинні бути від однієї фірми-виробника, інакше ворота не можна буде зібрати.

Установка вала проводиться горизонтально або рухомо (з використанням роликових кареток і консольних рейок). Рухоме закріплення вала більш переважно, оскільки це забезпечує подачу ламелей під постійним кутом (це обумовлює їх менший знос).

Необхідно передбачити систему аварійного гальмування вала, на випадок виходу з ладу редуктора.

Направляючі шини являють собою алюмінієвий профіль П-образного перетину. Краї воротного полотна входять в направляючі і забезпечують кращу вітрове навантаження.

Направляючі шини забезпечуються спеціальними ущільнювачами, які забезпечують безшумний рух полотна, захист від проникнення бруду або пилу.

Види приводу ролетних воріт

Привід може бути ручним або електричним. Ручний привід недостатньо комфортний, тому може використовуватися, якщо до приміщення не підведена електрика.

Воротковий привід може застосовуватися для аварійного відкривання воріт.

Найбільш ефективно в'їзні ворота управляються за допомогою електричного приводу. Він відмінно поміщається всередині кожуха і працює від мережі змінного струму.

Потужності від 240 до 500 Вт досить, щоб управляти рухом полотна масою від 60 до 150 кг.

Управління рухом полотна здійснюють з пульта (може бути як мобільним, так і стаціонарним). На випадок відключення світла ворота можна відкрити за допомогою аварійного расцепителя.
