Ролетні ворота на гараж (рулонні) - огляд і принципи монтажу

Існує безліч різновидів гаражних воріт, кожна з яких має масу позитивних і негативних моментів. Ми вже звикли до традиційних орним стулок, які мають просту і надійну конструкцію. Однак в деяких випадках їх використання не зовсім виправдано. Вигідніше використовувати альтернативні варіанти. Ми сьогодні розглянемо ролетні ворота на гараж в тому числі і економ-класу, їх пристрій, складові частини, принцип роботи, а також особливості установки своїми руками.

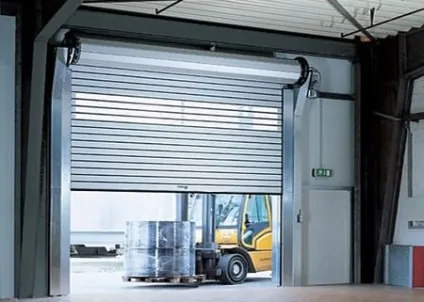

Рулонні ворота в гаражі

Що собою являють ролетні ворота

Ворота роллетного типу являють собою полотно, що складається з безлічі профільних алюмінієвих або сталевих елементів, званих ламелями. Їх товщина зазвичай становить 19-23 мм, а ширина - 37-120 мм. Усередині ламелі мають порожнечі, які на заводі заповнюються пенополіуретановим утеплювачем. Ламелі з'єднані між собою за допомогою замка-зацепа, утворюючи гнучку стулку. Всі проміжки між ламелями прокладені ізоляторами. На нижній частині полотна кріпиться кінцева деталь, що забезпечує в процесі закриття щільне прилягання стулки до підлоги.

Крім основного полотна, рулонні ворота для гаража складаються з таких конструктивних елементів:

Вал, на який полотно намотується.
Механічне підйомний пристрій.
Короб для розміщення полотна.
Пристрій механічного управління.
Привід з електромотором, який підіймає і опускає гнучку стулку. У деяких варіантах мотор може бути відсутнім. Тоді привід управляється вручну.
Направляючі, розташовані з боків воріт. Вони являють собою П-образні алюмінієві профілі, що мають товщину стінок 2-3 мм.
Ролики, кронштейни і кріпильні елементи.

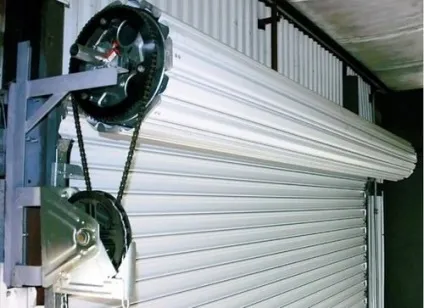

Зовнішній вигляд на барабан рулонних воріт

Переваги рулонних загороджень

Це - економ-варіант. Досягається економія місця біля гаража.
Підйомні ролетні конструкції можна встановлювати на таких гаражах, де неможливо встановити вхідні системи інших типів. Наприклад, в цокольному поверсі або при нестачі місця біля гаража.
Універсальність. Можна застосовувати в отворах будь-яких розмірів.
Швидке відкриття і закриття гнучкою стулки. При використанні електричного приводу навіть не доводиться прикладати фізичних зусиль.
Підйомні економ-ворота можна змонтувати своїми руками, так як вони мають нескладну конструкцію. Зрозуміло, необхідно вміло поводитися з інструментами, і розбиратися в техніці.
Пористий утеплювач, що знаходиться всередині ламелей, забезпечує достатню тепло- і звукоізоляцію гаражного приміщення.

Недоліки ролетних конструкцій

Висока вартість для великих розмірів полотна.
Невисока стійкість до вандальним дій.
Неможливість обладнати хвіртку для входу. Щоразу доводиться піднімати основне полотно, щоб увійти в гараж. Якщо хвіртку зробити необхідно, то вона виготовляється окремо від роллетной конструкції.

Принцип роботи ролетних воріт

Відкривання гнучкою стулки відбувається тільки по команді оператора. Управляти стулкою можна за допомогою розташованої усередині гаража кнопки, або використовувати для цієї мети блок радіоуправління. У процесі відкривання стулка піднімається, і намотується на вал, що обертається. Так вона фіксується особливим механізмом. Закриття стулки відбувається в зворотному порядку. Точно так же функціонують звичайні віконні ролети. Руху стулки допомагають ролики, за рахунок яких забезпечується плавність ходу полотна.

Управління стулкою здійснюється ручним способом, або за допомогою електричного приводу. В останньому випадку система додатково обладнується аварійним підйомником, на випадок відключення електрики. Також роллерниє ворота повинні бути обладнані аварійним гальмом на випадок можливих відмов. Спеціальний редуктор повинен запобігати швидке падіння стулки.

Установка ролетних воріт

Розглянемо, як своїми руками встановити ролетні ворота на гараж. У більшості випадків напрямні і короб з полотном встановлюються з внутрішньої сторони гаража. Тим самим забезпечується більш висока надійність конструкції. Зовнішній спосіб установки своїми руками вибирають в разі, якщо товщина короба з полотном не дозволяє розмістити його під стелею гаража.

Рольворота для гаража можуть бути встановлені накладними або вбудованим способом. Накладний спосіб має на увазі накладення короба на стіну. При вбудованому способі короб розташовується знизу верхнього гаражного укосу.

Робота виконується в наступному порядку:

Отвір і місце під стелею звільняються від усіх зайвих речей, таких як електропроводка, комунікації і т. Д. Якщо є якісь нерівності, їх необхідно усунути. Допускаються нерівності не більше 5 мм на погонний метр.
Підготовка напрямних до установки. 2 стінки просверливаются своїми руками по мітках для кріплення напрямних.
Готується короб. З нього потрібно зняти передню кришку, а потім просвердлити в задній кришці отвори для кріплення короба на стіні, і для входу електричного кабелю.
Направляючі кріпляться в пазах бічних кришок.
Короб з'єднується своїми руками з направляючими.
Проміряти готовий каркас методом прикладання його до отвору.
Якщо розміри каркаса відповідають розміру отвору, то каркас жорстко закріплюється на своєму місці.
Проводиться кріплення основного полотна, після чого воно вирівнюється строго по рівню.
Беручи до уваги положення секції в закритому вигляді, своїми руками встановлюють вертикальні напрямні.
Встановлюється привід, який буде приводити в рух ролетні ворота.
Проводиться підключення електропроводки, якщо обраний привід електричного типу.
Перевіряється робота і плавність ходу стулки. Якщо в якомусь місці є заїдання, можна спробувати змастити ролики.
