Робота в proteus
У наше століття новітніх технологій вже не обов'язково збирати будь-яку схему на макетної платі, щоб переконатися в її працездатності. Існують програми-симулятори для симулювання роботи схем в реальному часі. Однією з них і є Proteus. Це досить багатофункціональна програма для симуляції різних схем. Власне до складу Proteus'a входять програми з назвами ISIS (програма-симулятор) і ARES (трасування друкованих плат), в якій розведення плат можна трассіровать автоматично, по заздалегідь складеною схемою в ISIS.
Почнемо з ознайомлення з інтерфейсом. Для вибору компонентів потрібно натиснути на кнопку "P" в лівому верхньому кутку екрану (біля напису "DEVICES").
Після цього з'явиться вікно такого виду:

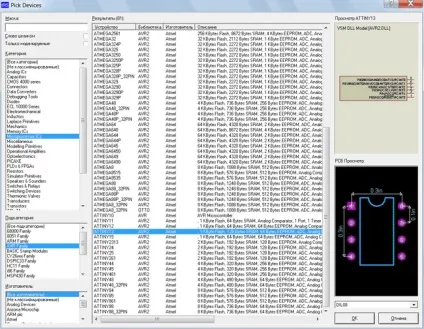

У стовпці зліва-класифікація елементів, в стовпці посередині самі елементи, в лівому нижньому "віконці" - корпус елемента (якщо такий є в бібліотеці ARES), а в правому верхньому вікні-власне сам елемент, наприклад я, вибрав мікроконтролер ATTINY13, ось так це виглядає:
Якщо ви не можете знайти елемент, то можна скористатися функцією пошуку. Для цього просто треба вбити повне або часткове назва шуканого елемента в графу, розташовану у верхньому лівому кутку і вибрати серед виданих результатів потрібний варіант.
Тепер можна приступити до моделювання який-небудь схеми. Для початку можна спробувати "зібрати" мультивибратор на 2-х транзисторах, за такою схемою:
Для вибору транзисторів тиснемо "P" - "Transistors" і вибираємо наш 2N4410. Конденсатори розташовані під заголовком "Capacitors", резистори в "Resistors", а світлодіод в "Optoelectronics". Що стосується батареї, то вона розміщена в групі "Simulator Primitives". Розміщувати компоненти бажано всередині робочої області (синього прямокутника). Далі слід вибрати автотрасування зв'язків, це робиться або через меню, або через панель "швидкого доступу", друге більш переважно. Для активації автотрасувальника через панель, потрібно натиснути клавішу:

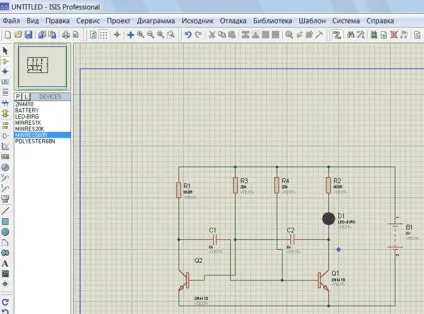

Отже, автотрасувальник активований, елементи розміщені, тепер можна з'єднувати їх висновки за схемою. Поєднавши висновки, ми отримали приблизно такий результат:
Схема складена, тепер можна подивитися, як вона буде працювати. Для цього потрібно натиснути на кнопку «play» в лівому нижньому кутку. Усе! Ваша перша симуляція роботи схеми успішно завершена! Тепер можете експериментувати в повній мірі, успіхів вам!
P.S. Про більш складних симуляції, наприклад схем на мікроконтролерах, а також про роботу в ARES я розповім в наступній статті.
