Робота чвстей і механізмів кулемета

Положеіе частин і механізмів до заряджання

40. затвора рама з газовим поршнем і затвор під дією зворотно-бойової пружини знаходяться в крайньому передньому положенні; газовий поршень - в патрубку газової камери; канал ствола закритий затвором. Затвор повернений навколо поздовжньої осі вправо так, що його бойові виступи зайшли за бойові упори ствольної коробки - затвор замкнений; ударник знаходиться в передньому положенні, його бойок виходить з отвору в остові затвора. Зворотно-бойова пружина має найменший стиск. Рукоятка перезарядження знаходиться в крайньому передньому положенні.

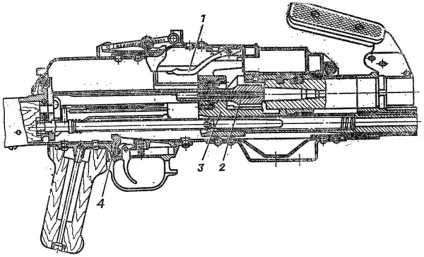

Мал. 61. Положення частин і механізмів кулемета до заряджання:

1 - затвор; 2 - рама затвора; 3 - важіль подачі; 4 - спусковий важіль

Подавач, входячи своїм виступом в паз на правій стінці рами затвора, займає крайнє праве положення; палець подачі своєї пружиною піднятий вгору; верхні пальці і важіль подачі в кришці ствольної коробки під дією своїх пружин опущені вниз.

Спусковий важіль піднятий догори, хвіст спускового гачка відведено вперед; запобіжник повернений вперед, при цьому його виріз звернений догори і дає можливість спусковому важелю опуститися вниз (рис. 61).

Щиток закриває вікно ствольної коробки для викидання гільз.

У кулемета ПКТ шептало і передній кінець коромисла підняті догори, а кулачок спускового механізму повернений в заднє положення; нижній кінець великого важеля електроспуску під дією своєї пружини повернуть в заднє положення, а нижній кінець малого важеля електроспуску - вправо, завдяки чому штовхач і якір елеттроспуска зміщені вправо. Спусковий важіль електроспуску під дією своєї пружини знаходиться в верхньому положенні і замкнений запобіжником.

Запобіжник кулемета повернуть прапорцем вперед, при цьому його виріз звернений догори і дає можливість шепталу опуститися вниз.

Кришка ствольної коробки закрита; щитки приймача під дією своїх пружин опущені вниз.

Работачастей і механізмів при заряджанні

41. Для заряджання кулемета необхідно:

- повернути рукоятку кулемета вліво;

- відкрити кришку ствольної коробки;

- покласти стрічку на підставу приймача так, щоб перший патрон закраиной дна гільзи зайшов за зачепи через влекателя;

- закрити кришку ствольної коробки;

- відвести за рукоятку перезарядження затворну раму назад до відмови, поставивши її на бойовий взвод;

- подати рукоятку перезарядження вперед до відмови.

Кулемет заряджений (рис. 62). Якщо не передбачається негайне відкриття вогню, то необхідно поставити кулемет на запобіжник, повернувши прапорець назад; при цьому виріз для спускового важеля виявляється знизу і спусковий важіль (шептало кулемета ПКТ) не може опуститися вниз.

При відведенні рукоятки перезарядження назад вона своїм ведучим виступом зчіплюється з уступом затворної рами і відводить її назад, стискаючи зворотно-бойову пружину; ударник, поміщаючись своїм виступом в кільцевої проточці стійки рами затвора, відходить назад.

Зачепи извлекателя витягують з стрічки патрон і переносять його назад, при цьому патрон піднімає вгору важіль подачі, стискаючи його пружину; патрон, дійшовши дном гільзи до гребеня подачі, під дією його скоса і важеля подачі опускається в приймальне вікно основи приймача і стає перед досилачем затвора.

Після відведення затворної рами на довжину вільного ходу вона, діючи переднім скосом фігурного вирізу на ведучий виступ затвора, повертає затвор ліворуч; бойові виступи затвора виходять через бойові упори ствольної коробки - відбувається відмикання затвора; після цього затвор відходить назад разом з рамою затвора.

При подальшому відведенні рукоятки затворна рама впливає лівої похилою гранню на ролик подавача, а виступом - на скоси штовхача щитка. Верхня частина подавача при цьому повертається вліво; палець подачі, впираючись в ланка стрічки, переміщає стрічку вліво і встановлює черговий патрон проти зачепів извлекателя; верхні пальці кришки ствольної коробки, пропустивши черговий патрон вліво, разом з пальцем подачі утримують стрічку в приймальнику. Штовхач виступом затворної рами зміщується вліво і загином відкриває щиток вікна ствольної коробки.

Спусковий важіль (шептало кулемета ПКТ У під дією затворної рами опускається вниз; як тільки затворна рама своїм бойовим взводом пройде шепотіло спускового важеля, спусковий важіль (шептало кулемета ПКТ)] під дією своєї пружини піднімається вгору; при зворотному русі затворна рама стає на бойовий взвод .

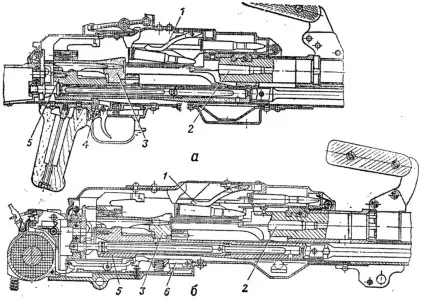

Мал. 62. Положення частин і механізмів кулемета перед пострілом (кулемет заряджений):

а - кулеметів ПК і ПКС; б - кулемета ПКТ; 1 - важіль подачі; 2 - патронник; 3 - затвор; 4 - спусковий важіль; 5 -затворная рама; 6 - шепотіло;

Виступ затворної рами, пройшовши скоси штовхача, звільняє його, і вікно ствольної коробки закривається щитком.

Робота частин і механізмів при стрільбі

42. Для відкриття вогню необхідно натиснути на спусковий гачок (кнопку електроспуску або спусковий важіль), попередньо повернувши прапорець запобіжника вперед, якщо кулемет стояв на запобіжнику. При повороті широкий виріз запобіжника стає під спусковим важелем (шепталом) і дає можливість йому опуститися вниз.

Спусковий гачок, обертаючись на своїй осі, зачепом натискає на спусковий важіль і виводить його шепотіло з під бойового взводу затворної рами; затворна рама разом із затвором під дією зворотно-бойової пружини спрямовується вперед, при цьому затвор досилачем виштовхує патрон з приймального вікна основи приймача, досилає його в патронник і закриває канал ствола.

При русі затворна рама, впливаючи своєю правою похилою гранню на виступ подавача, відхиляє верхню частину подавача вправо; палець подачі заскакує за чергова ланка стрічки; верхні пальці кришки ствольної коробки при цьому утримують стрічку від випадання; при підході затвора до казенного зрізу ствола викидач входить в його виріз, а зачіп викидача заскакує за закраину дна гільзи. Затвор спочатку під дією скосу виступу ствольної коробки на скіс правого бойового виступу, а потім заднього скоса фігурного вирізу затворної рами на ведучий виступ повертається навколо поздовжньої осі вправо; його бойові виступи заходять за бойові упори ствольної коробки - відбувається замикання затвора.

При подальшому русі затворної рами зачепи извлекателя заскакують за закраину дна гільзи чергового патрона; бойок ударника виходить з отвору в остові затвора і розбиває капсуль патрона - відбувається постріл.

Куля під дією тиску порохових газів рухається по каналу ствола; як тільки вона мине газовідвідний отвір, частина порохових газів, прямуючи через цей отвір в газову камеру, давить на газовий поршень і відкидає затворну раму назад. Відходячи назад, затворна рама (як і при відведенні її за рукоятку перезарядження) зачепами извлекателя витягує зі стрічки і переносить назад патрон, який під дією скосу гребеня подачі і важеля подачі опускається в приймальне вікно основи приймача.

Після проходження рамою затвора шляху вільного ходу (10-15 мм) вона, діючи переднім скосом фігурного вирізу на ведучий виступ затвора, повертає затвор навколо поздовжньої осі вліво і виводить його бойові виступи через бойові упори ствольної коробки - відбувається відмикання затвора.

Затвор, рухаючись назад разом з рамою затвора, зацепом викидача витягує гільзу з патронника; затворна рама зміщує штовхач вліво, який своїм загином повертає щиток і відкриває вікно ствольної коробки; гільза, утримувана зачепом викидача, натрапляє на відбивний виступ ствольної коробки і викидається назовні.

Затворна рама, при русі назад, впливаючи своєю лівою похилою гранню на ролик подавача, повертає верхню частину подавача вліво; палець подачі переміщає стрічку вліво і встановлює черговий патрон проти зачепів извлекателя.

Після удару затворної рами в крайньому задньому положенні про обмежувач вона під дією зворотно-бойової пружини спрямовується вперед і, якщо спусковий гачок натиснуто, не зупиняється на бойовому взводі, а затвором досилає черговий патрон в патронник і ударником розбиває капсуль патрона - відбувається наступний постріл.

Для відкриття вогню з кулемета ПКТ необхідно, повернувши прапорець запобіжника вперед, якщо кулемет стояв на запобіжнику, натиснути на кнопку електроспуску або на спусковий важіль, попередньо відвівши вперед його запобіжник.

При натисканні на кнопку електроспуску кулемета ПКТ струм проходить через обмотку електромагніту і переміщає якір з штовхачем вліво. Малий важіль при цьому повертається і просуває вперед нижній кінець великого важеля, під дією якого повертається кулачок. Зуб кулачка піднімає догори задній кінець коромисла, в результаті чого передній кінець коромисла і шепотіло опускаються вниз, звільняючи затворну раму; затворна рама разом із затвором під дією зворотно-бойової пружини спрямовується вперед. Надалі частини і механізми кулемета працюють так само, як при натисканні на спусковий гачок.

Для здійснення стрільби вручну необхідно повернути запобіжник спускового важеля вперед і натиснути на спусковий важіль. При цьому нижній кінець великого важеля повертається вперед, а частини і механізми кулемета надалі працюють так само, як і при натисканні на кнопку електроспуску.

Автоматична стрільба триває до тих пір, поки натиснуто спусковий гачок (важіль, кнопка електроспуску) і в Стрічці є патрони.

При звільненні спускового гачка (важеля, кнопки електроспуску) затворна рама утримується бойовим взводом в задньому положенні - стрільба припиняється, але кулемет залишається зарядженим.

При всіх набоїв і натиснутому спусковому гачку (кнопці електроспуску) затворна рама з затвором залишиться в крайньому передньому положенні.

1. При установці регулятора у кулеметів ПК, ПКБ і ПКС на розподіл 1 на газовий поршень діє найменшу кількість порохових газів, що відводяться з каналу ствола, так як обидва отвори патрубка відкриті і через них частина газів випускається назовні.

2. При установці регулятора на розподіл 2 залишається відкритим тільки лівий отвір патрубка і на газовий поршень діє більшу кількість порохових газів, ніж в першому випадку.

3. При установці регулятора на розподіл 3 обидва отвори патрубка закриті і все порохові гази, що надійшли в газову камеру, діють на газовий поршень.

Затримки при стрільбі з кулемета і способи їх усунення

43. Кулемет при належному догляді, правильному зберіганні та обережне поводження з ним є надійним і безвідмовним зброєю. Однак в результаті необережного поводження з кулеметом, забруднення і зносу частин, а також при несправності патронів можуть бути затримки при стрільбі.

44. Для попередження затримок при стрільбі необхідно:

- постійно утримувати кулемет в повній справності;

- своєчасно і з дотриманням всіх правил оглядати, чистити і змащувати кулемет; особливо ретельно стежити за чистотою та справністю рухливих частин, каналу ствола, газових шляхів і коробки зі стрічкою;

- перед стріляниною протирати канал ствола, прочищати і змащувати тонким шаром мастила труться при стрільбі поверхні частин, оглядати кулемет і патрони; несправні і брудні патрони для стрілянини не примняются;

- при стрільбі і при пересуванні оберігати кулемет від засмічення і ударів;

- в бою після тривалої стрільби при першій же можливості прочистити газові шляхи і злегка змастити затвор і затворну раму; при сильному забрудненні (піском, брудом, снігом) кулемет розібрати і вичистити;

- не доводити стовбур до перегрівання, для чого змінювати його при напруженій стрільбі після кожних 400 - 500 пострілів;

- якщо кулемет тривалий час перебував на морозі або внесли його з морозу в тепле приміщення, то перед заряджанням кулемета необхідно затворну раму кілька разів поставити на бойовий взвод і спустити з бойового взводу.

45. У разі виникнення затримки при стрільбі спочатку слід перезарядити кулемет. Якщо перезарядженням затримка не зникає або після усунення знову повторюється, то розрядити кулемет, визначити причину затримки і вчинити так, як вказано в таблиці.

Затримки і їх характеристика

Недохід рами затвора в переднє положення

Затворна рама, не дійшовши в переднє положення, зупинилася, черговий патрон у патроннику, зачепи извлекателя не захопили патрон у патроннику.

1. Забруднення ствольної коробки патронника, нагар в патрубку газової камери.

2. пом'ятий або забруднення патрона або стрічки

Чи не розбираючи кулемета, змазати патронник, труться, патрубок газової камери. При першій можливості почистити, стовбур замінити.

Замінити патрони або стрічку.

Осічка. Затворна рама в передньому положенні, патрон у патроннику, пострілу не відбулося.

1. Несправність патрона

2. Несправність ударник

3. Забруднення кулемета або застигання мастила

Оглянути витягнутий патрон і при відсутності глибокої вм'ятини на капсулі почистити затвор, патронник і труться, а при поломці або зношуванні ударника, кулемет відправити в ремонтну майстерню.

Чи не витяг гільзи. Затворна рама зупинилася в проміжному положенні, гільза залишилася в патроннику і черговий патрон уткнувся в неї кулею.

1. Несправність викидача або його пружини.

2. Забруднення патронника або патрона, зрив закраїни гільзи.

Якщо гільза при перезарядженні з патронника не розгорнеться, вибити її шомполом або замінити ствол.

У разі зриву закраїни гільзи прочистити патронник, переставити регулятор на меншу розподіл.

При несправності викидача або його пружини кулемет відправити ремонтну майстерню.

Прихват гільзи. Гільза, витягнута з патронника, залишається в ствольної

1. Забруднення тертьових частин, газових шляхів або патронника.

2. Несправність відбивної виступу або

3.Неісправность викидача або його пружини.

Видалити гільзу з ствольної коробки і продовжувати стрільбу. При повторенні затримки змастити труться і патронник.

При несправності викидача, його пружини, відбивної виступу або штовхача щитка кулемет відправити в ремонтну майстерню

Поперечний розрив гільзи. Затворна рама не дійшла в переднє положення, так як передня частина розірвалася гільзи залишилася в патроннику і не дозволяє увійти в нього досилають патрону.

1.Большая зазор між казенним зрізом ствола і затвора.

2. Несправність патрона.

Якщо при перезарядженні кулемета викинутий патрон витягнув передню частину гільзи, стрілянину продовжувати. Якщо передня частина гільзи залишилася в патроннику, витягти її з допомогою извлекателя гільзи або замінити ствол. Для вилучення передньої частини гільзи треба розрядити кулемет, вставити ізвлекатель в патронник, спустити затворну раму з бойового взводу і енергійно відвести її назад

При повторенні затримки змістити ствол назад, для чого вибити шпильку гвинта замикача ствола, вигвинтити викруткою гвинт на один оборот і вставити шпильку.

Неповний відхід рами затвора назад. Затворна рама зупинилася в проміжному положенні, патрон, витягнутий з приймача, залишився в зацепах извлекателя

1. Забруднення тертьових частин

2. Заклинювання стрічки в патронної коробці. Перекіс стрічки в приймальнику.

За рукоятку перезарядження затворну раму поставити на бойовий взвод і продовжувати стрільбу. При повторенні затримки, розрядивши кулемет, оглянути укладку і правильність спорядження стрічки. Якщо стрічка покладена і споряджена правильно, переставити регулятор на більший тиск.

При першій нагоді прочистити і змастити кулемет.
